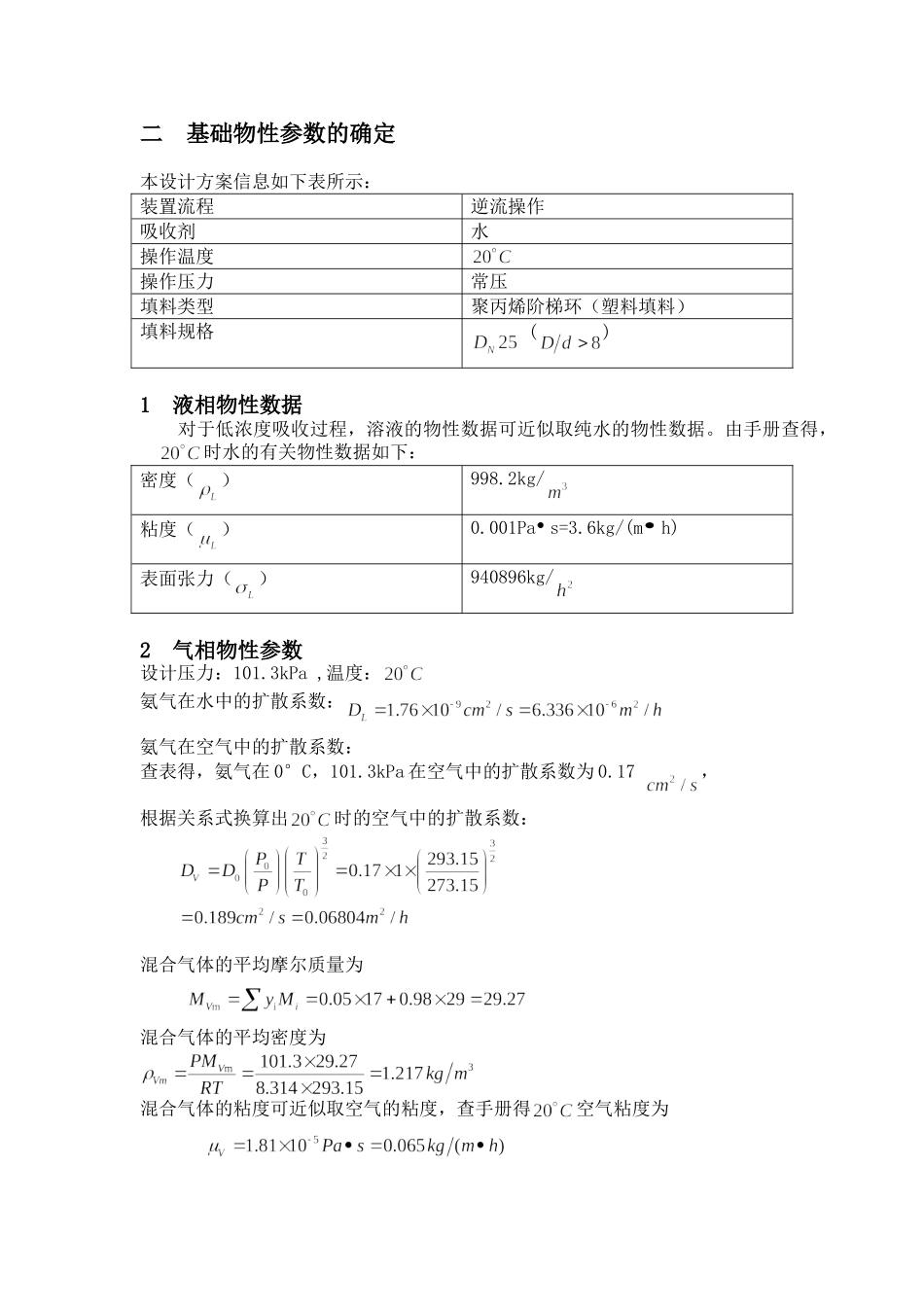

二基础物性参数的确定本设计方案信息如下表所示：装置流程逆流操作吸收剂水操作温度操作压力常压填料类型聚丙烯阶梯环（塑料填料）填料规格()1液相物性数据对于低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。由手册查得，时水的有关物性数据如下：密度（）998.2kg/粘度（）0.001Pas=3.6kg/(mh)表面张力（）940896kg/2气相物性参数设计压力：101.3kPa,温度：氨气在水中的扩散系数：氨气在空气中的扩散系数：查表得，氨气在0°C，101.3kPa在空气中的扩散系数为0.17，根据关系式换算出时的空气中的扩散系数：混合气体的平均摩尔质量为混合气体的平均密度为混合气体的粘度可近似取空气的粘度，查手册得空气粘度为3气液相平衡数据由手册查得，常压下时，氨气在水中的亨利系数相平衡常数溶解度系数4物料衡算进塔气相摩尔比出塔气相摩尔比混合气体流量惰性气体摩尔流量该吸收过程属低浓度吸收，平衡关系为直线，最小液气比可按下式计算：对于纯溶剂吸收过程，进塔液相组成取操作液气比为填料物性参数查表得：聚丙烯阶梯环散装填料物性参数塔径与填料公称直径的比值D/d的推荐值>8关联常数A0.204关联常数K1.75散装填料泛点填料因子平均值（1/m）260散装填料压降填料因子平均值（1/m）176填料材质的临界表面张力值（dyn/cm）33直径高厚2512.51.4比表面积228空隙率0.90堆积密度97.8个数n（）81500干填料因子312填料形状系数1.45散装填料分段高度推荐值h/D8156表2-4-15吸收塔的工艺尺寸计算5.1塔径计算采用Eckert通用关联图计算泛点气速。Eckert通用关联图：气体质量流量为液体质量流量可近似按纯水的流量计算：Eckert通用关联图的横坐标为根据关联图对应坐标可得由表2-4-1可知=260取由m圆整塔径（常用的标准塔径有400mm、500mm、600mm、800mm、1000mm、1200mm、1400mm、1600mm、2000mm、2200mm等）本设计方案取D=2000mm。泛点率校核：因为填料塔的适宜空塔气速一般取泛点气速的50%-80%，泛点率值在允许范围内。填料塔规格校核：（在允许范围之内）液体喷淋密度校核：取最小润湿速率为由表2-4-1可知：由于喷淋密度过小，可采用增大回流比或采用液体再循环的方法加大液体流量，以保证填料的润湿性能；也可适当的增加填料层高度的办法予以补偿。5.2填料层高度计算脱吸因数为气相总传质单元数为气相总传质单元高度采用修正的恩田关联式计算：查表2-4-1得液体质量通量为气膜吸收系数可由下式计算：气体质量通量为：液膜吸收系数由下式计算：由得，需选用下面的关系式对气膜和液膜系数进行校核修正。修正结果：则考虑恩田公式的最大误差，为了安全取设计填料层高度为设计取填料层高度为=4.0m在填料塔计过程中，对于阶梯环填料，，取，则计算得填料层高度为4000mm，故不需分段5.3填料层压降计算采用Eckert通用关联图计算横坐标为由表2-4-1得，纵坐标为查Eckert通用关联图，/Z位于40g50gPa/m范围内，取/Z=45g=441.45Pa/m填料层压降为=441.454.0=1765.80Pa6液体分布器的简要设计6.1液体分布器的选型本设计的吸收塔气液相负荷相差不大，无固体悬浮物和液体粘度不大，加上设计建议是优先选用槽盘式分布器，所以本设计选用槽盘式分布器。6.2分布点密度计算按Eckert建议值，时，喷淋点密度为42点/，由于该塔喷淋密度较小，设计区分喷淋点密度为90点/。布液点数为按分布点几何均匀与流量均匀原则，进行布点设计。其结果为：二级槽共设七道，在槽侧面开孔，槽宽度为80mm，槽高度为210mm，两槽中心矩为160mm。分布点采用三角形排列，实际设计布点数为n=140点，布液点示意图如下：6.3布液计算由取设计取=4mm。7接口管径计算根据圆形管道内的流量公式，即,
