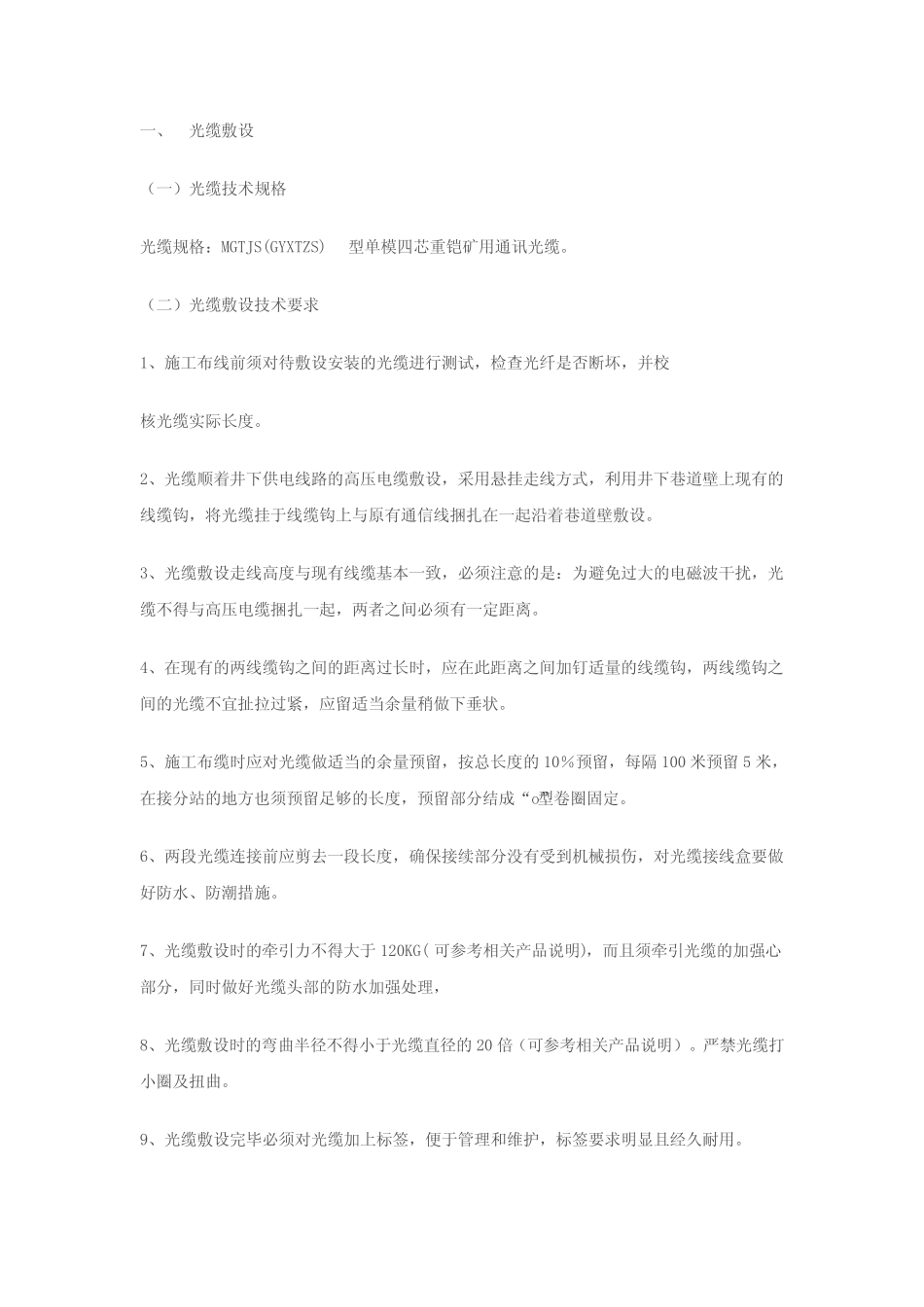

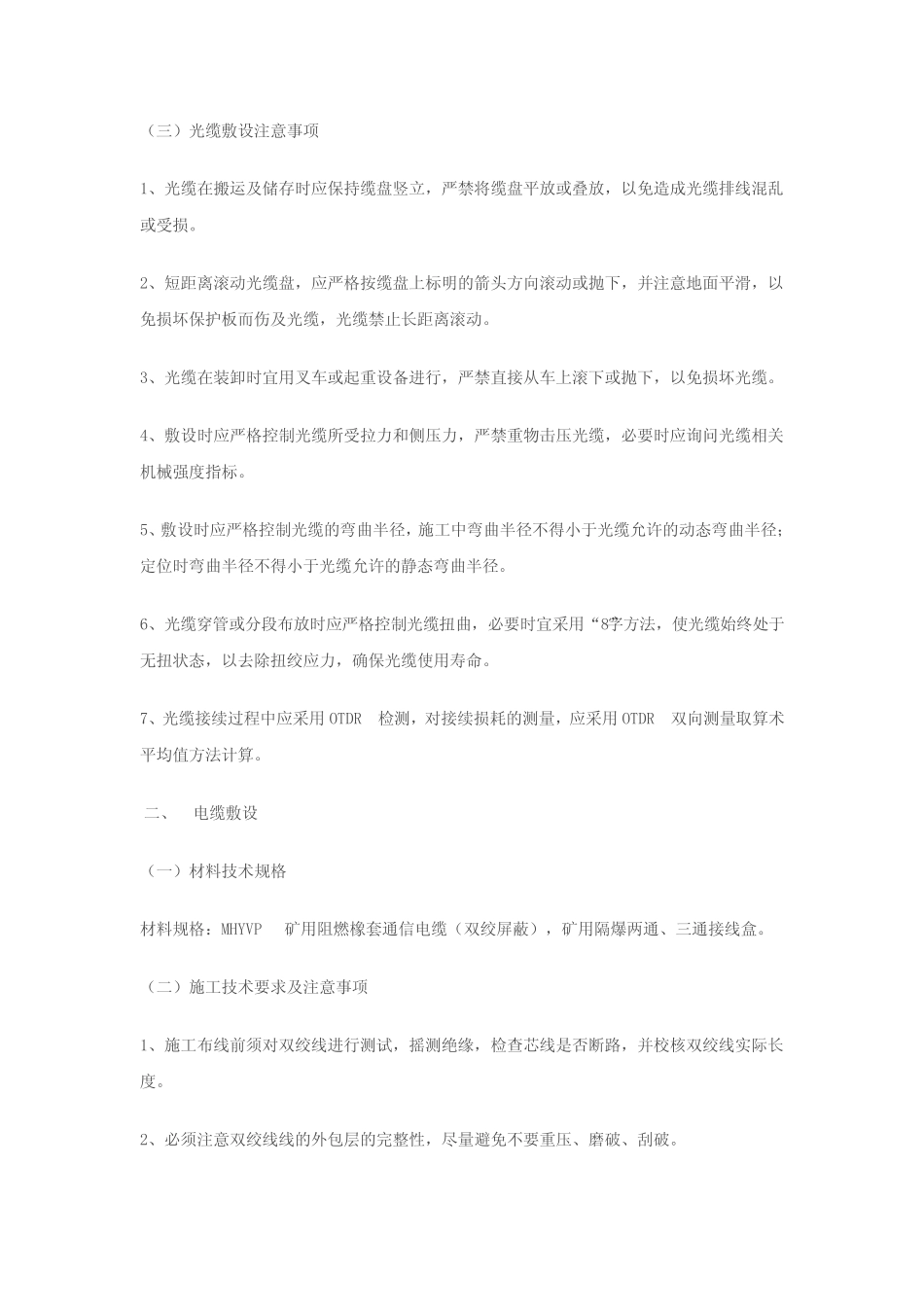

一、光缆敷设（一）光缆技术规格光缆规格：MGTJS(GYXTZS)型单模四芯重铠矿用通讯光缆。（二）光缆敷设技术要求1、施工布线前须对待敷设安装的光缆进行测试，检查光纤是否断坏，并校核光缆实际长度。2、光缆顺着井下供电线路的高压电缆敷设，采用悬挂走线方式，利用井下巷道壁上现有的线缆钩，将光缆挂于线缆钩上与原有通信线捆扎在一起沿着巷道壁敷设。3、光缆敷设走线高度与现有线缆基本一致，必须注意的是：为避免过大的电磁波干扰，光缆不得与高压电缆捆扎一起，两者之间必须有一定距离。4、在现有的两线缆钩之间的距离过长时，应在此距离之间加钉适量的线缆钩，两线缆钩之间的光缆不宜扯拉过紧，应留适当余量稍做下垂状。5、施工布缆时应对光缆做适当的余量预留，按总长度的10％预留，每隔100米预留5米，在接分站的地方也须预留足够的长度，预留部分结成“o”型卷圈固定。6、两段光缆连接前应剪去一段长度，确保接续部分没有受到机械损伤，对光缆接线盒要做好防水、防潮措施。7、光缆敷设时的牵引力不得大于120KG(可参考相关产品说明)，而且须牵引光缆的加强心部分，同时做好光缆头部的防水加强处理，8、光缆敷设时的弯曲半径不得小于光缆直径的20倍（可参考相关产品说明）。严禁光缆打小圈及扭曲。9、光缆敷设完毕必须对光缆加上标签，便于管理和维护，标签要求明显且经久耐用。（三）光缆敷设注意事项1、光缆在搬运及储存时应保持缆盘竖立，严禁将缆盘平放或叠放，以免造成光缆排线混乱或受损。2、短距离滚动光缆盘，应严格按缆盘上标明的箭头方向滚动或抛下，并注意地面平滑，以免损坏保护板而伤及光缆，光缆禁止长距离滚动。3、光缆在装卸时宜用叉车或起重设备进行，严禁直接从车上滚下或抛下，以免损坏光缆。4、敷设时应严格控制光缆所受拉力和侧压力，严禁重物击压光缆，必要时应询问光缆相关机械强度指标。5、敷设时应严格控制光缆的弯曲半径，施工中弯曲半径不得小于光缆允许的动态弯曲半径；定位时弯曲半径不得小于光缆允许的静态弯曲半径。6、光缆穿管或分段布放时应严格控制光缆扭曲，必要时宜采用“8”字方法，使光缆始终处于无扭状态，以去除扭绞应力，确保光缆使用寿命。7、光缆接续过程中应采用OTDR检测，对接续损耗的测量，应采用OTDR双向测量取算术平均值方法计算。二、电缆敷设（一）材料技术规格材料规格：MHYVP矿用阻燃橡套通信电缆（双绞屏蔽），矿用隔爆两通、三通接线盒。（二）施工技术要求及注意事项1、施工布线前须对双绞线进行测试，摇测绝缘，检查芯线是否断路，并校核双绞线实际长度。2、必须注意双绞线线的外包层的完整性，尽量避免不要重压、磨破、刮破。3、在布线路径上可能存在过酸性、过碱性、潮湿等环境因素对线缆造成侵害的地方，须对双绞线做好防护措施，必要时安装线槽、线管或线轨等防护材料。4、在捆扎和固定双绞线时须注意力度和紧度，避免双绞线受到破坏或影响数据传输。5、双绞线在敷设时应注意牵引力不得过大，避免扯断双绞线线心；在线槽或线管内敷设时须注意双绞线的弯曲半径，切勿强行沿转。6、双绞线通过煤溜道时应加套管保护。7、两通、三通接线盒须做好防水、防潮措施，应安装于干燥、安全的地方，如巷道壁上。8、敷设完毕必须对双绞线加上标签，便于管理和维护，标签要求明显且经久耐用。三、安装图纸详见“项目施工资料/施工图纸/井下通信网络部分/井下光缆敷设路线图、井下光纤网络拓扑图、变电所电缆布线示意图”。
