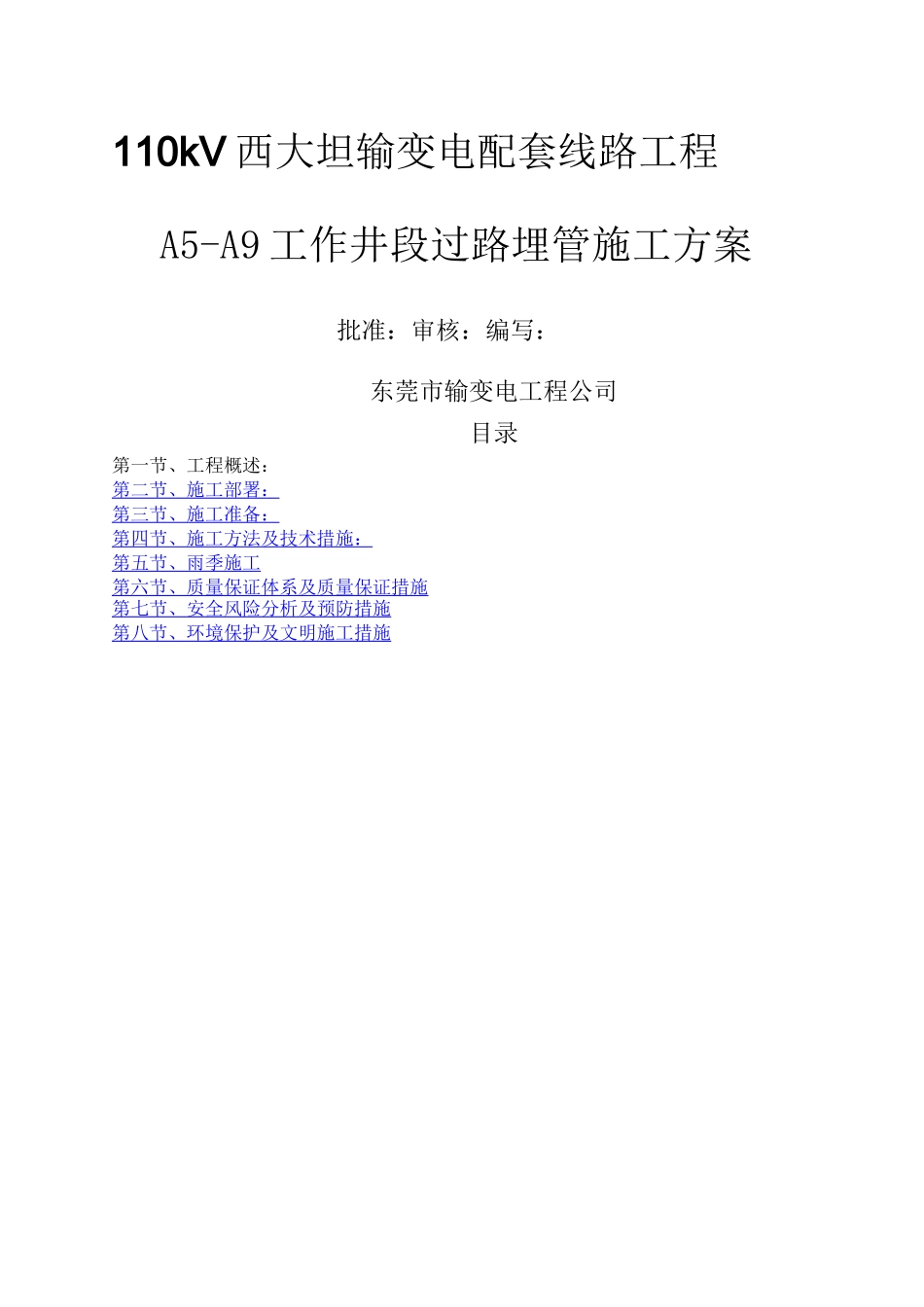

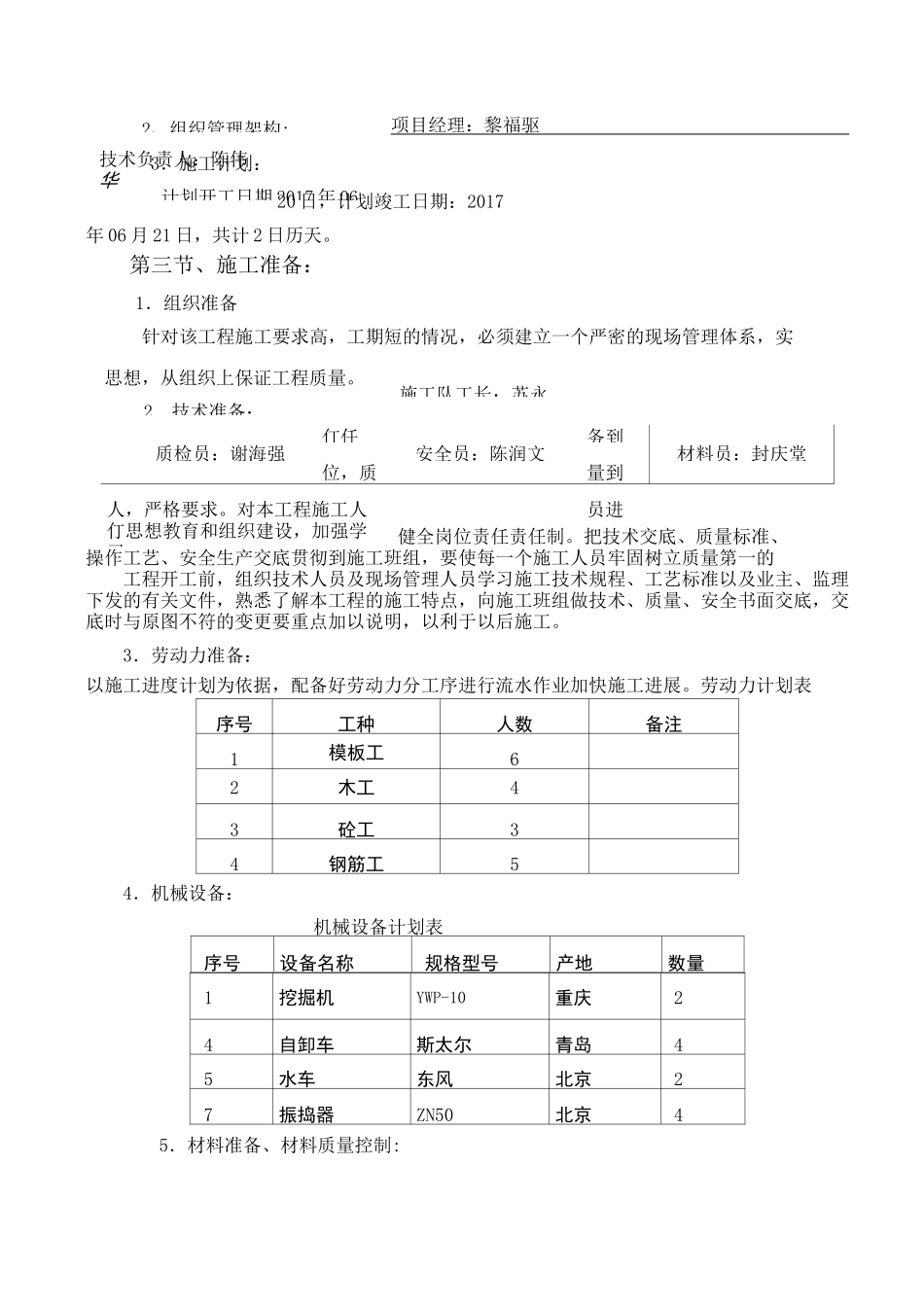

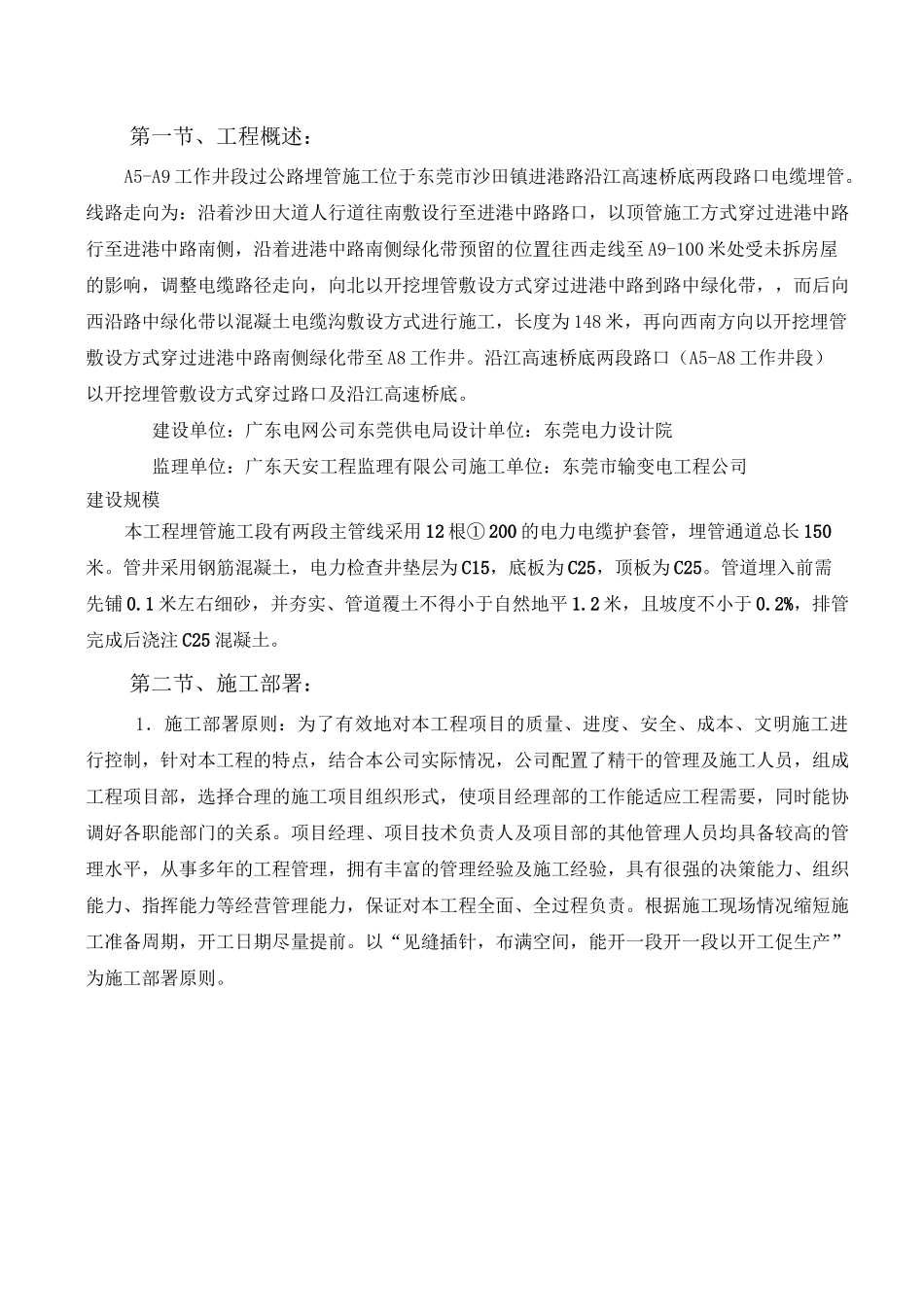

110kV西大坦输变电配套线路工程A5-A9工作井段过路埋管施工方案批准：审核：编写：东莞市输变电工程公司目录第一节、工程概述：第二节、施工部署：第三节、施工准备：第四节、施工方法及技术措施：第五节、雨季施工第六节、质量保证体系及质量保证措施第七节、安全风险分析及预防措施第八节、环境保护及文明施工措施第一节、工程概述：A5-A9工作井段过公路埋管施工位于东莞市沙田镇进港路沿江高速桥底两段路口电缆埋管。线路走向为：沿着沙田大道人行道往南敷设行至进港中路路口，以顶管施工方式穿过进港中路行至进港中路南侧，沿着进港中路南侧绿化带预留的位置往西走线至A9-100米处受未拆房屋的影响，调整电缆路径走向，向北以开挖埋管敷设方式穿过进港中路到路中绿化带，，而后向西沿路中绿化带以混凝土电缆沟敷设方式进行施工，长度为148米，再向西南方向以开挖埋管敷设方式穿过进港中路南侧绿化带至A8工作井。沿江高速桥底两段路口（A5-A8工作井段）以开挖埋管敷设方式穿过路口及沿江高速桥底。建设单位：广东电网公司东莞供电局设计单位：东莞电力设计院监理单位：广东天安工程监理有限公司施工单位：东莞市输变电工程公司建设规模本工程埋管施工段有两段主管线采用12根①200的电力电缆护套管，埋管通道总长150米。管井采用钢筋混凝土，电力检查井垫层为C15，底板为C25，顶板为C25。管道埋入前需先铺0.1米左右细砂，并夯实、管道覆土不得小于自然地平1.2米，且坡度不小于0.2%，排管完成后浇注C25混凝土。第二节、施工部署：1．施工部署原则：为了有效地对本工程项目的质量、进度、安全、成本、文明施工进行控制，针对本工程的特点，结合本公司实际情况，公司配置了精干的管理及施工人员，组成工程项目部，选择合理的施工项目组织形式，使项目经理部的工作能适应工程需要，同时能协调好各职能部门的关系。项目经理、项目技术负责人及项目部的其他管理人员均具备较高的管理水平，从事多年的工程管理，拥有丰富的管理经验及施工经验，具有很强的决策能力、组织能力、指挥能力等经营管理能力，保证对本工程全面、全过程负责。根据施工现场情况缩短施工准备周期，开工日期尽量提前。以“见缝插针，布满空间，能开一段开一段以开工促生产”为施工部署原则。2、组织管理架构:3．施工计划：计划开工日期2017年06思想，从组织上保证工程质量。2．技术准备：施工队工长：苏永项目经理：黎福驱技术负责人：陈伟华20日，计划竣工日期：2017年06月21日，共计2日历天。第三节、施工准备：1．组织准备针对该工程施工要求高，工期短的情况，必须建立一个严密的现场管理体系，实仃任务到质检员：谢海强安全员：陈润文材料员：封庆堂位，质量到人，严格要求。对本工程施工人员进仃思想教育和组织建设，加强学习，健全岗位责任责任制。把技术交底、质量标准、操作工艺、安全生产交底贯彻到施工班组，要使每一个施工人员牢固树立质量第一的工程开工前，组织技术人员及现场管理人员学习施工技术规程、工艺标准以及业主、监理下发的有关文件，熟悉了解本工程的施工特点，向施工班组做技术、质量、安全书面交底，交底时与原图不符的变更要重点加以说明，以利于以后施工。3．劳动力准备：以施工进度计划为依据，配备好劳动力分工序进行流水作业加快施工进展。劳动力计划表序号工种人数备注1模板工62木工43砼工34钢筋工54．机械设备：机械设备计划表序号设备名称规格型号产地数量1挖掘机YWP-10重庆24自卸车斯太尔青岛45水车东风北京27振捣器ZN50北京45．材料准备、材料质量控制:根据施工预算和施工进度分批分种类进料，订货时先根据材料计划单上的产品名称规格，型号及质量要求对照产品合格证，内容符合要求后，邀请建设单位、监理单位对其厂家进行考察，同意后再订货进货。材料进场时再由质检员、监理检查出厂合格证、材质单，然后再进行外面质量检查，需进行复试的材料现场取样关试验室检测合格后填写物资进行报验单，经监理鉴认方可使用。第四节、施工方法及技术措施：一、施工测量：根据测设的方格网，按设计位置定线，并进行复核，按技术交底开槽断面图，进行开槽放线。二、沟槽开挖：1、沟槽开挖...
