图书管理系统与习题作业讲解要点VIP免费

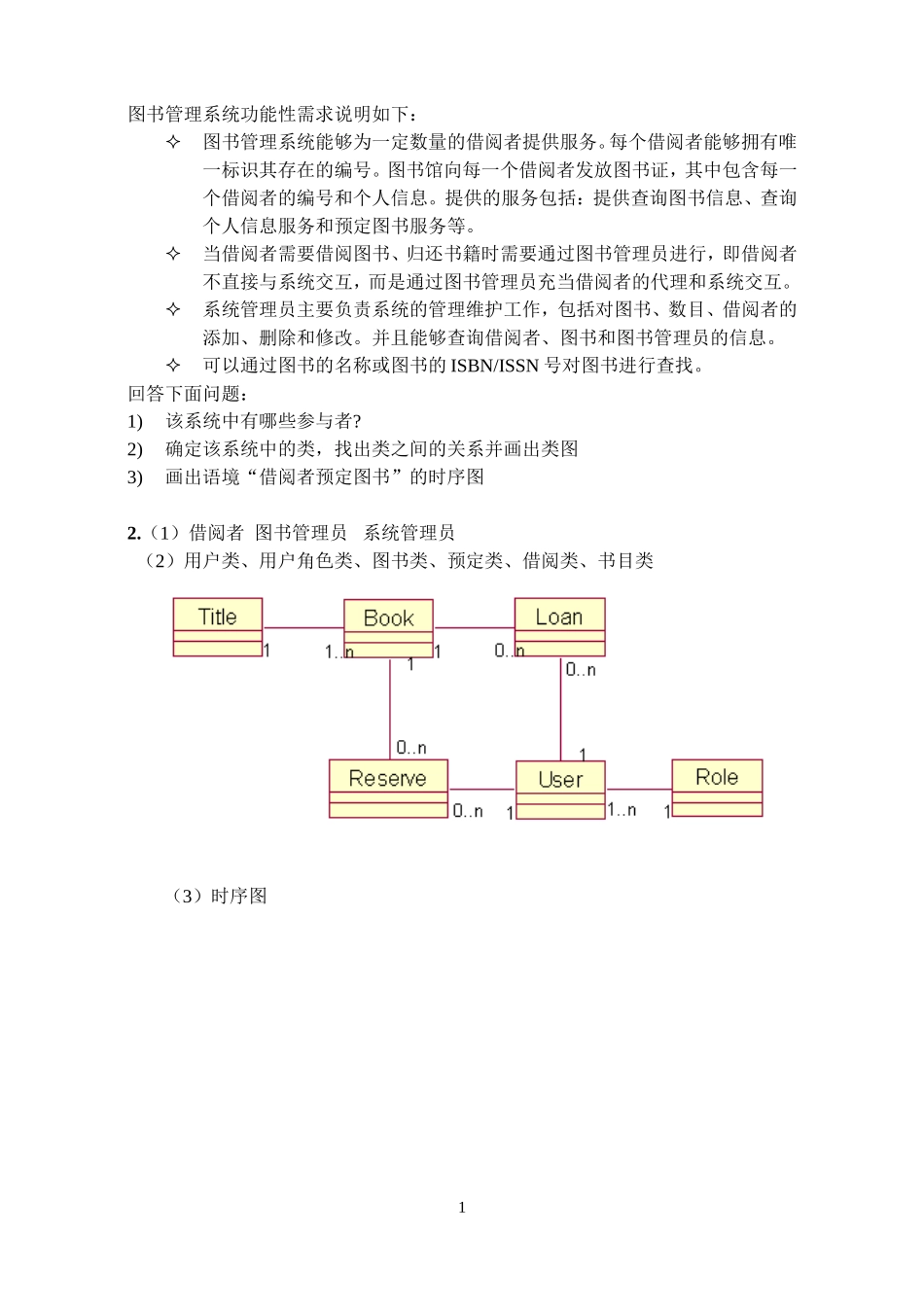

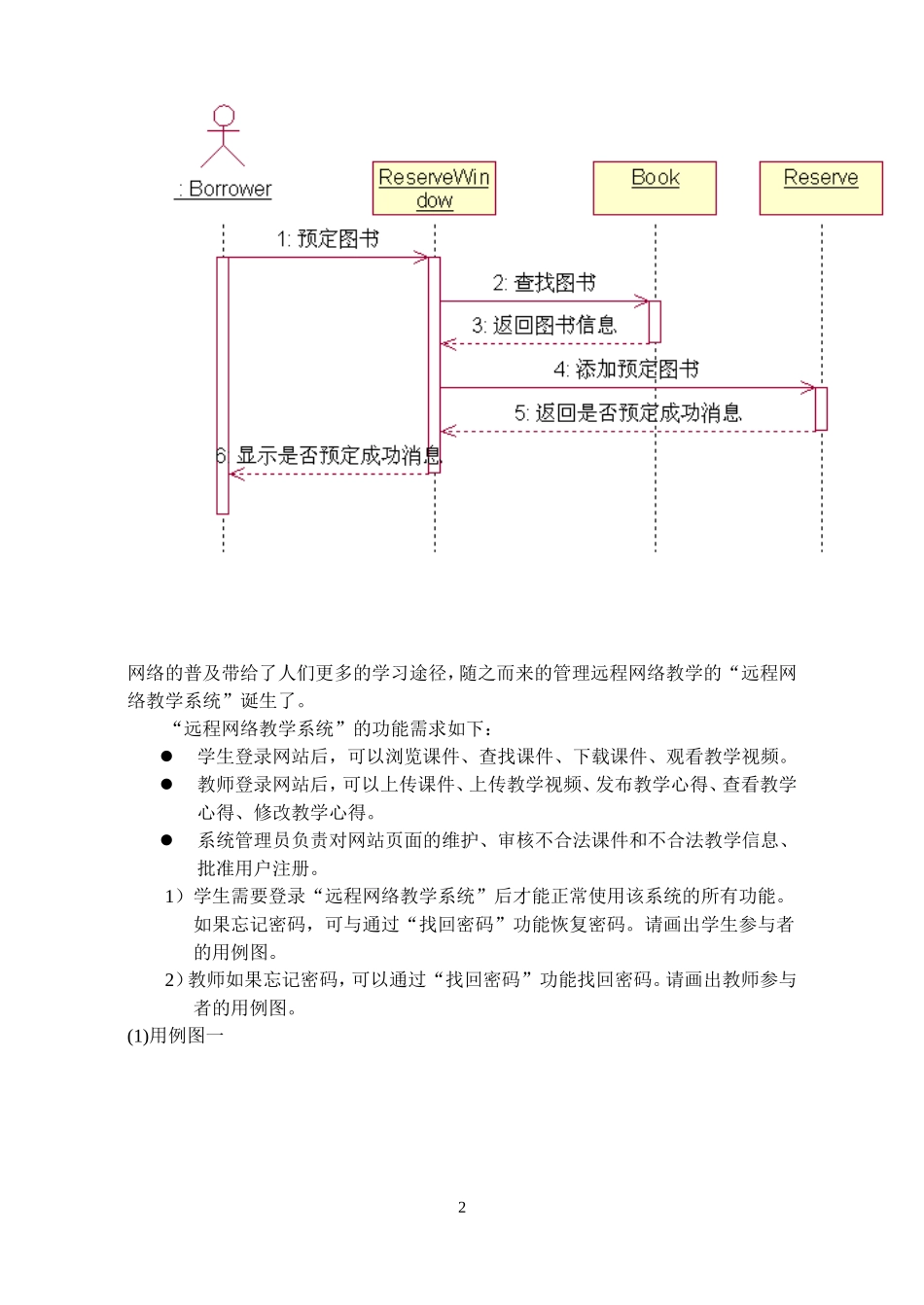

图书管理系统功能性需求说明如下：图书管理系统能够为一定数量的借阅者提供服务。每个借阅者能够拥有唯一标识其存在的编号。图书馆向每一个借阅者发放图书证，其中包含每一个借阅者的编号和个人信息。提供的服务包括：提供查询图书信息、查询个人信息服务和预定图书服务等。当借阅者需要借阅图书、归还书籍时需要通过图书管理员进行，即借阅者不直接与系统交互，而是通过图书管理员充当借阅者的代理和系统交互。系统管理员主要负责系统的管理维护工作，包括对图书、数目、借阅者的添加、删除和修改。并且能够查询借阅者、图书和图书管理员的信息。可以通过图书的名称或图书的ISBN/ISSN号对图书进行查找。回答下面问题：1)该系统中有哪些参与者?2)确定该系统中的类，找出类之间的关系并画出类图3)画出语境“借阅者预定图书”的时序图2.（1）借阅者图书管理员系统管理员（2）用户类、用户角色类、图书类、预定类、借阅类、书目类（3）时序图1网络的普及带给了人们更多的学习途径，随之而来的管理远程网络教学的“远程网络教学系统”诞生了。“远程网络教学系统”的功能需求如下：学生登录网站后，可以浏览课件、查找课件、下载课件、观看教学视频。教师登录网站后，可以上传课件、上传教学视频、发布教学心得、查看教学心得、修改教学心得。系统管理员负责对网站页面的维护、审核不合法课件和不合法教学信息、批准用户注册。1）学生需要登录“远程网络教学系统”后才能正常使用该系统的所有功能。如果忘记密码，可与通过“找回密码”功能恢复密码。请画出学生参与者的用例图。2）教师如果忘记密码，可以通过“找回密码”功能找回密码。请画出教师参与者的用例图。(1)用例图一2(2)用例图二3运用刚才介绍有关活动图的相关知识，结合以往图书馆管理系统还书用例建模该用例的活动图。综合运用所学到的标记符，包括活动、转移、控制点、泳道、分叉和汇合等。并使用建模活动图的五个步骤，逐步为用例建模活动图。图还书用例如今汽车租赁行业比较好，请联系实际，绘制对应的汽车租赁构件图。4现有一个产品销售系统，其总体需求如下：系统允许管理员生成存货清单报告。管理员可以更新存货清单。销售员记录正常的销售情况。交易可以使用信用卡或支标，系统需要对其进行验证。每次交易后都需要更新存货清单。分析其总体需求，并绘制出其用例图？一台自动售货机能提供6种不同的饮料，售货机上有6个不同的按钮，分别对应这6种不同的饮料，顾客通过这些按钮选择不同的饮料。售货机有一个硬币槽和找零槽，分别用来收钱和找钱。现在为这个系统设计一个用例图？5绘制用例图，为如下的每个事件显示酒店管理系统中的用例，并描述各用例的基本操作流程。客人预订房间。客人登记。客人的承担服务费用。生成最终账单客人结账客人支付账单创建一个类图。下面给出创建类图所需的信息。学生（student）可以是在校生（undergraduate）或者毕业生（graduate）。在校生可以是助教（tutor）。一名助教指导一名学生。教师和教授属于不同级别的教员。一名教师助理可以协助一名教师和一名教授，一名教师只能有一名教师助理，一名教授可以有5名教师助理。教师助理是毕业生。创建类图的步骤如下：（1）将学生可以是在校生或者毕业生建模为3个类：Student、UnderGraduate和Graduate，其中，后两个类是Student类的子类。6（2）为“在校生可以是助教的一种”建立模型，即建立UnderGraduate类的另一个超类Tutor。（3）通过创建从Tutor到Student的关联（名为tutors），建立一名助教指导一名学生的模型。（4）将“教师和教授属于不同级别的教员”建模为3个类：Instructor、Teacher和Professor，其中，后两个类是Instructor类的子类。（5）建立“一名教师助理可以协助一名教师和一名教授，一名教师只能有一名教师助理，一名教授可以有5名教师助理”的模型。创建TeacherAssistant类，并使其与Teacher类和Professor类都建立关联。（6）将TeacherAssistant类建模为Graduate类的派生类。根据用例图和系统需求描述创建类图。本练习将根据如下所示的系统需求和如图2所示的用例图建模一个类图...
