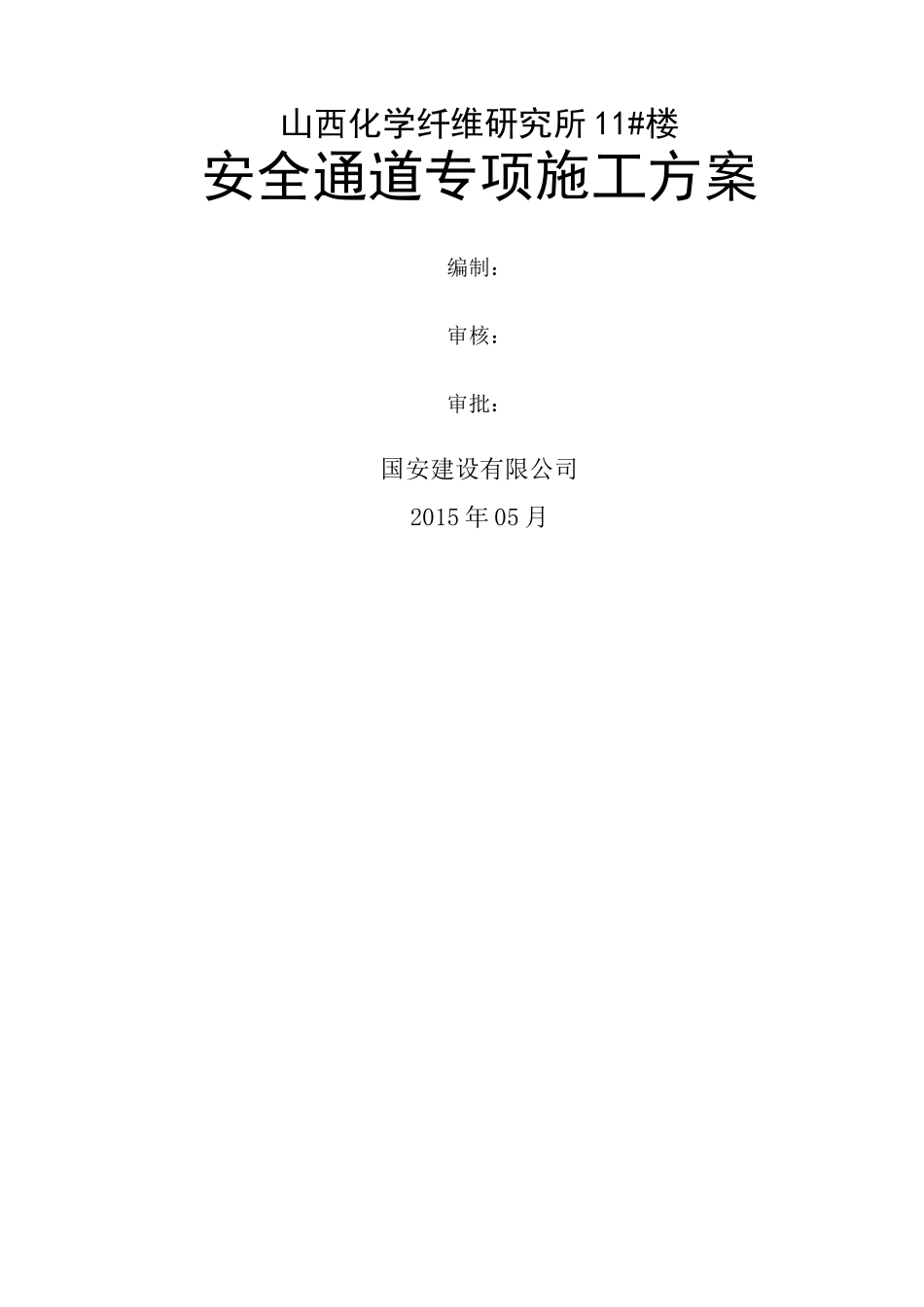

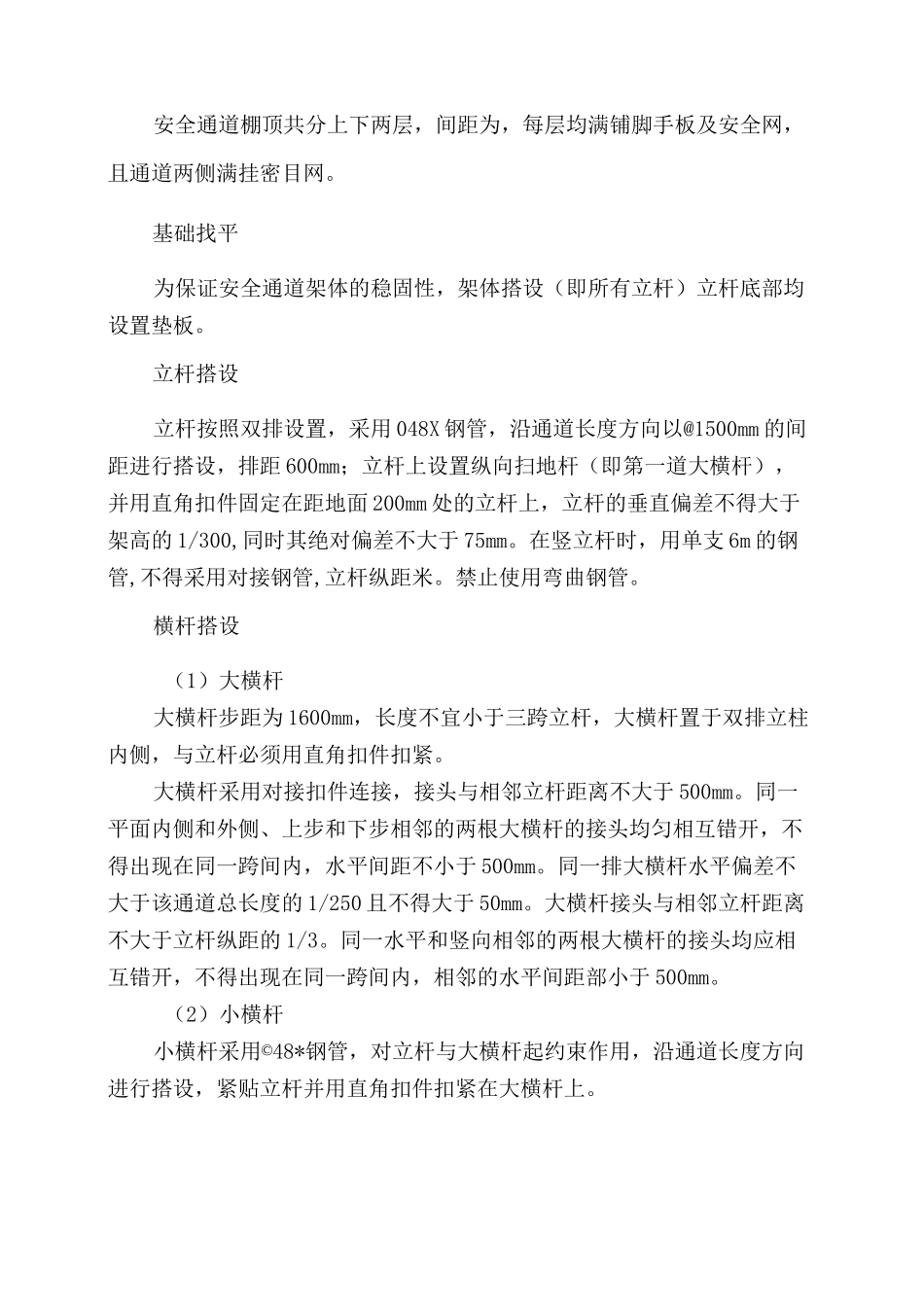

山西化学纤维研究所11#楼安全通道专项施工方案编制：审核：审批：国安建设有限公司2015年05月1编制依据编制依据主要有以下规范及标准：《建筑施工扣件式钢管脚手架安全技术规范》(JGJ-130-2011)；《建筑施工安全检查标准》(JGJ59-2011)《建筑结构荷载规范》(GB50009-2012)山西化学纤维研究所11#楼工程图纸2工程概况本工程为山西省化学纤维研究所11#楼，位于太原市和平路和瓦窑街十字路口的东南角。本商住楼分三个区，一区地上十八层，地下一层，建筑高度为；二区地上二^一层，地下一层，建筑高度为；三区地上二十四层,地下一层，建筑高度为。一、二、三层为裙楼，一层层高，二层层高，三层层高；一区标准层层高，为住宅，二区标准层层高，为办公楼，三区标准层层高，为住宅。地下一层为汽车库、设备用房、戊类库房，层高。总建筑面积，其中地下建筑面积：8194m2,地上建筑面积。室内外高差。结构形式：框架剪力墙结构。11#3区东侧为工人出入主干道，该路段行人及车辆通行较多。为保证行人与车辆的通行及工程的安全生产，拟在该路段距离建筑物较近的位置搭设安全人行通道。3安全通道的搭设安全通道设计综合现场情况，确定采用钢管搭设净高5m，净宽6m的安全通道，定位如附图所示。安全通道棚顶共分上下两层，间距为，每层均满铺脚手板及安全网，且通道两侧满挂密目网。基础找平为保证安全通道架体的稳固性，架体搭设（即所有立杆）立杆底部均设置垫板。立杆搭设立杆按照双排设置，采用048X钢管，沿通道长度方向以@1500mm的间距进行搭设，排距600mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面200mm处的立杆上，立杆的垂直偏差不得大于架高的1/300,同时其绝对偏差不大于75mm。在竖立杆时，用单支6m的钢管,不得采用对接钢管,立杆纵距米。禁止使用弯曲钢管。横杆搭设（1）大横杆大横杆步距为1600mm，长度不宜小于三跨立杆，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆采用对接扣件连接，接头与相邻立杆距离不大于500mm。同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均匀相互错开，不得出现在同一跨间内，水平间距不小于500mm。同一排大横杆水平偏差不大于该通道总长度的1/250且不得大于50mm。大横杆接头与相邻立杆距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距部小于500mm。（2）小横杆小横杆采用©48*钢管，对立杆与大横杆起约束作用，沿通道长度方向进行搭设，紧贴立杆并用直角扣件扣紧在大横杆上。剪刀撑剪刀撑沿通道架高及通道长度方向连续布置，杆件搭接长度不小于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板的边缘至杆端距离不小于200mm。顶棚横杆由于本通道净宽为6m，单支钢管的长度不足以作为顶棚横杆进行搭设,因此须进行搭接。杆件搭接长度不小于1000mm，并用扣件扣牢。横杆间距为1500mm，与立杆用扣件连接牢固。同一水平和竖向相邻的两根顶棚横杆的接头均应相互错开，不得出现在同一跨间内。排架斜杆排架内斜杆与立杆连接，搭设时将斜杆的一头扣在立杆上，另一头扣在上层顶棚钢杆中部，中间与下层顶棚钢杆相交处也用扣件扣紧，间距米。第一层防护在通道架高5900mm处，先沿通道宽度及长度范围内在顶棚横杆上铺设木方，木方间距不得大于300mm，并用22号铁丝与顶棚横杆绑扎固定；然后在木方上满铺18mm厚胶合模板一层，并与木方钉牢固定；最后沿通道宽度及长度范围内满铺密目网。第二层防护在通道架高5000mm处先沿通道宽度及长度范围内在顶棚横杆上铺设木方，木方间距不得大于300mm，并用22号铁丝与顶棚横杆绑扎固定；然后在木方上满铺18mm厚胶合模板一层，并与木方钉牢固定；最后沿通道宽度及长度范围内满铺密目网。4.搭设注意事项安全通道搭设过程中两侧拉警戒线，并设专人看守。若必须有人通过应由看管人员通知上方施工人员，待无隐患后才可通过。通过时必须佩带安全帽，并注意头顶上方情况。搭设之前对进场的钢管以及配件进行严格的检查，禁止使用不和规格和质量不合格的杆配件。搭设前清扫现场，处理立柱下方垫木部分路面的突出及凹陷。...
