图解电风扇电机接线方法VIP免费

图解电风扇电机接线方法_第1页
1/3
图解电风扇电机接线方法_第2页
2/3
图解电风扇电机接线方法_第3页
3/3

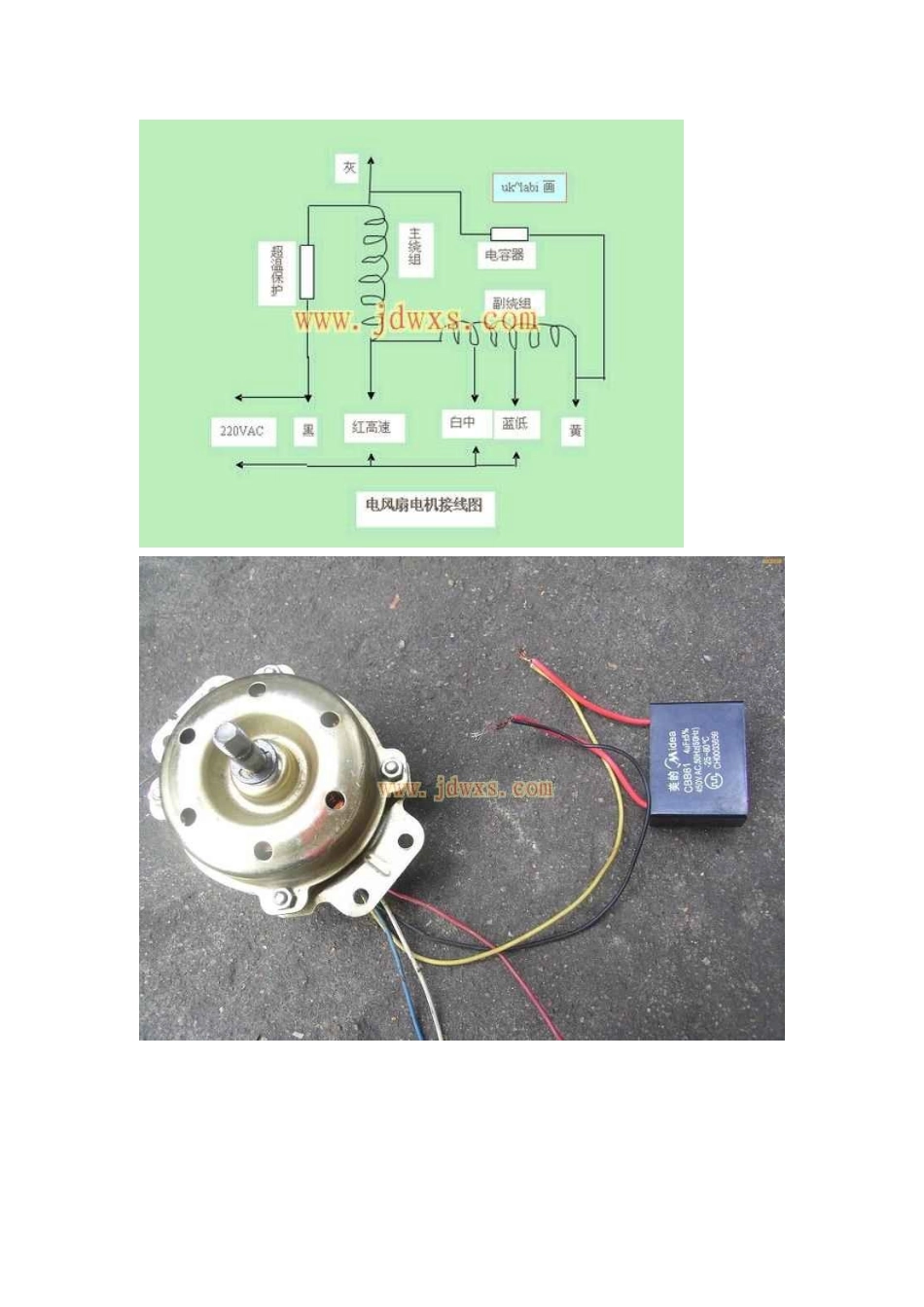

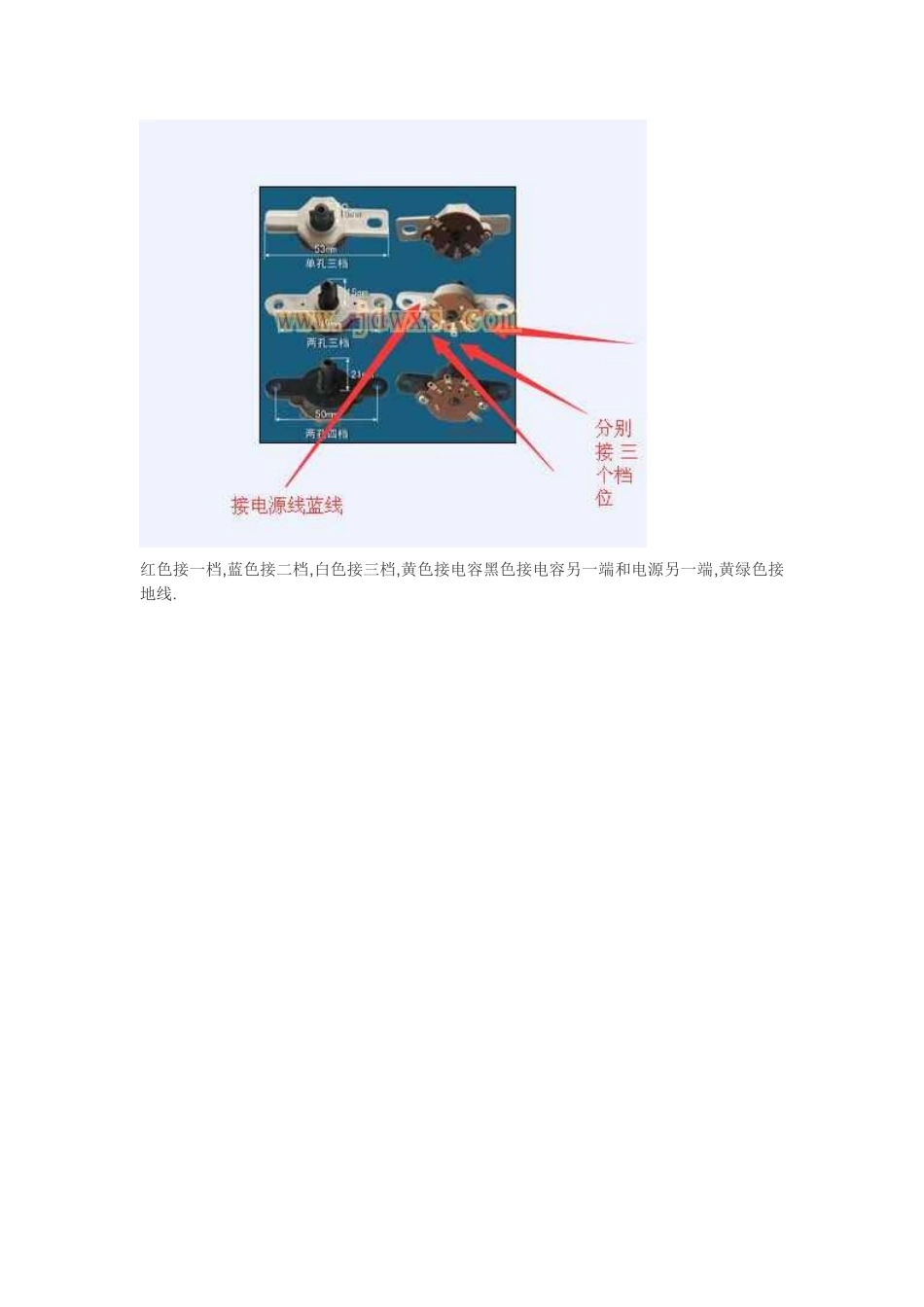

图解电风扇电机接线方法,普通鸿运扇电机引出5条线,分别是黑线【主线】、红线【快档】、白线【中档】、蓝线【慢档】、黄线【电容线】电源线中任意一条线一般是棕线接风扇电机的黑线,电源线中的蓝线接电风扇开关,电机的红线白线蓝线分别接档位开关的三个档,剩下的电机黄线接电容,电容的另一根接主线黑线!红色接一档,蓝色接二档,白色接三档,黄色接电容黑色接电容另一端和电源另一端,黄绿色接地线.
