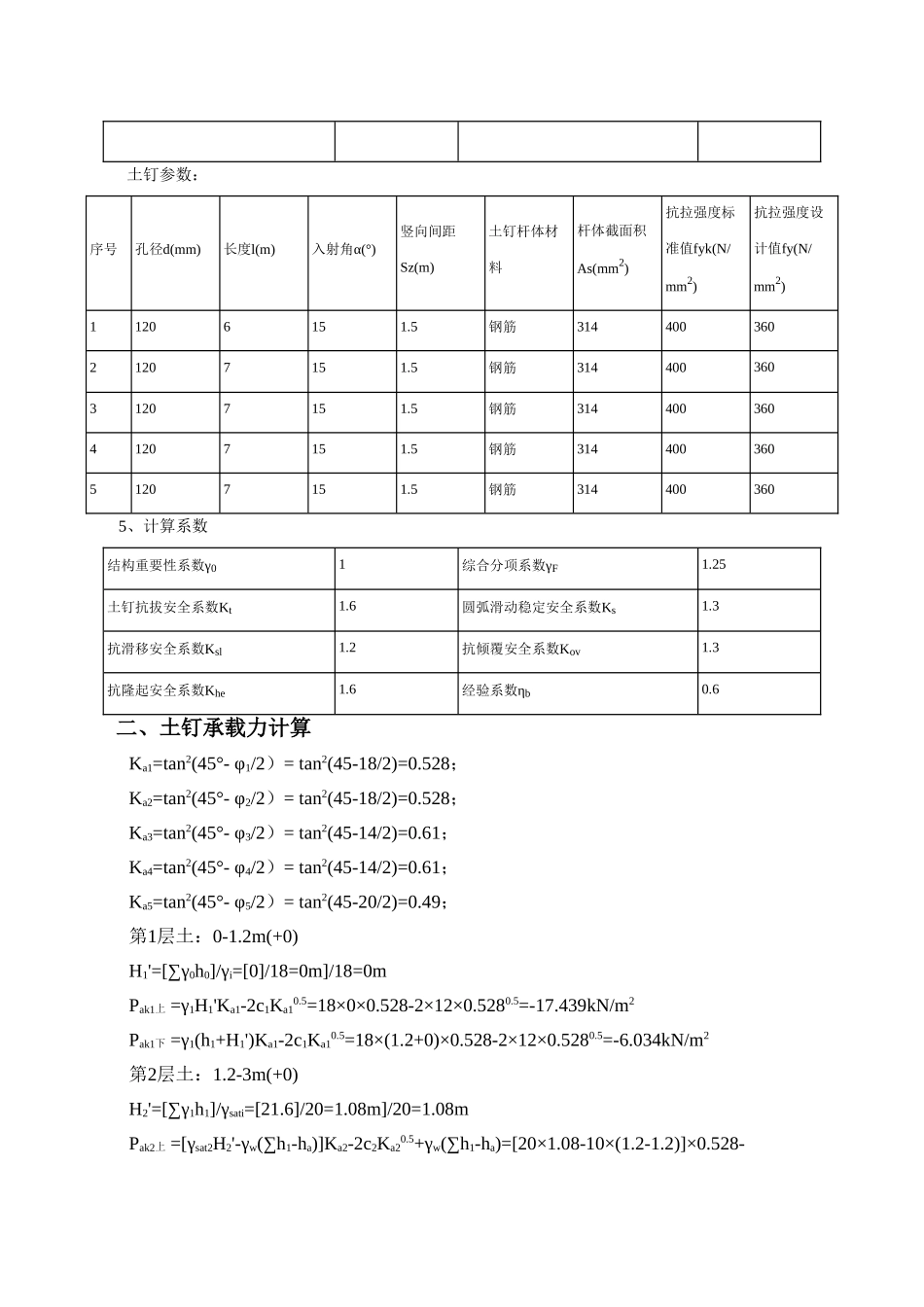

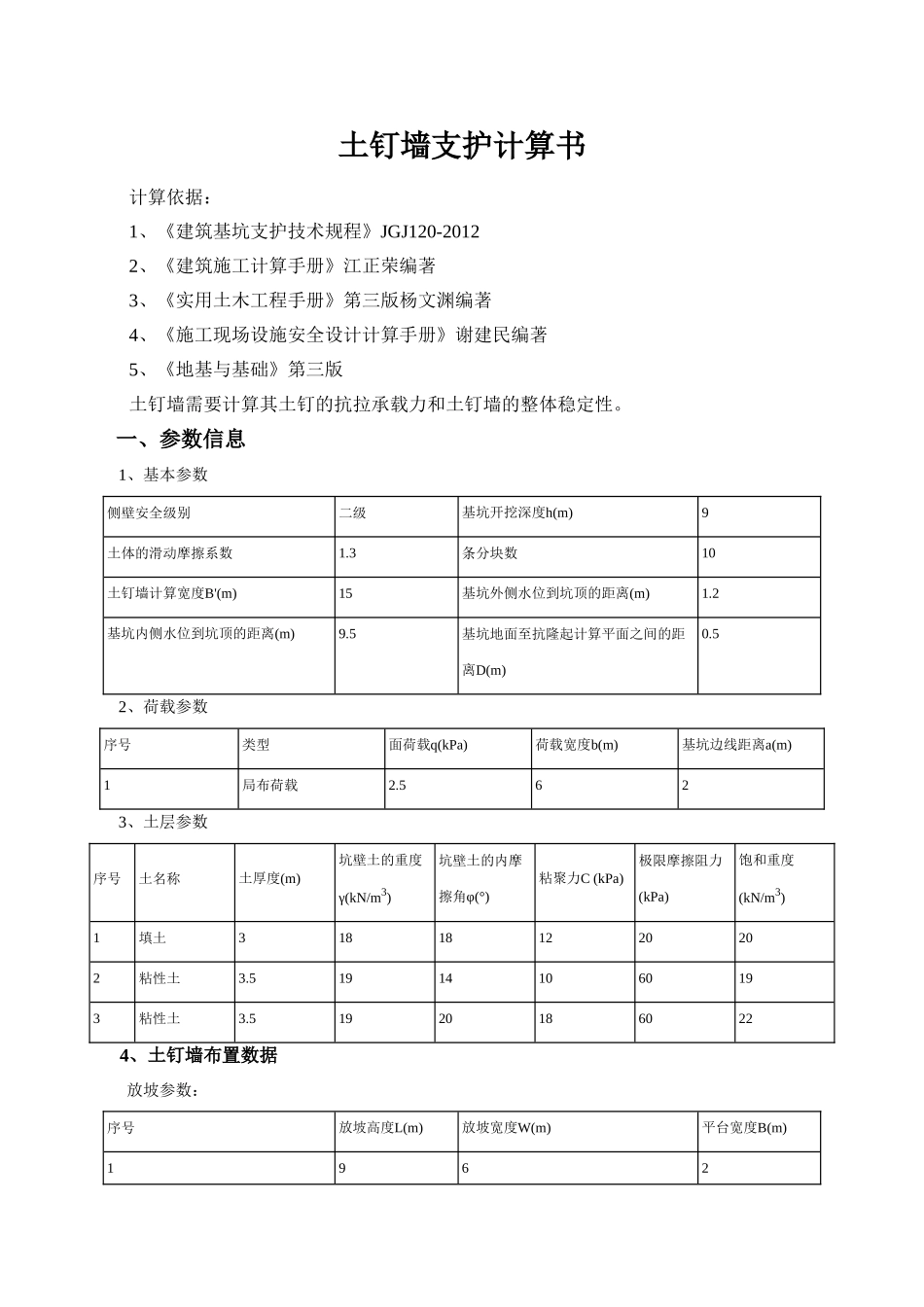

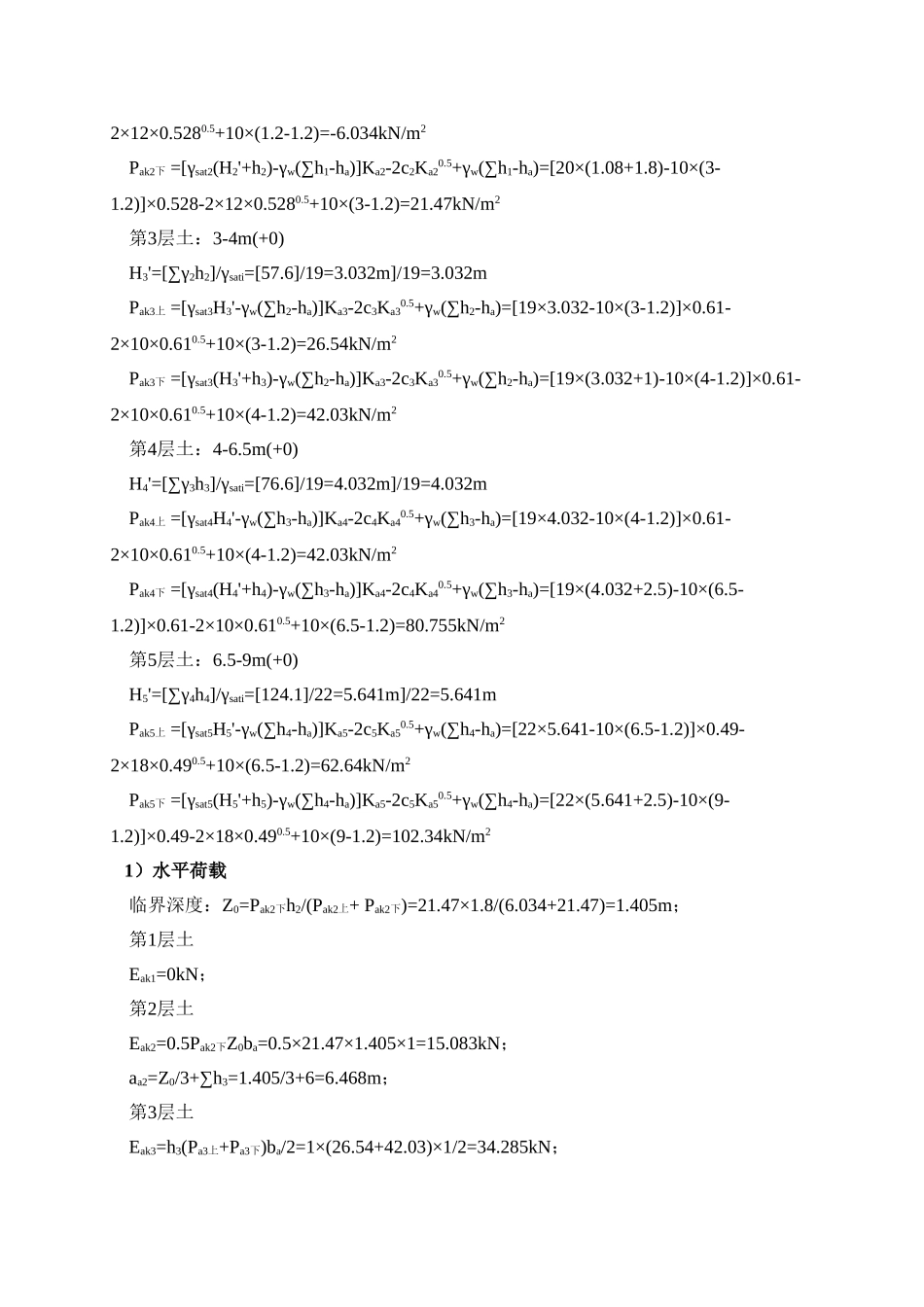

土钉墙支护计算书计算依据：1、《建筑基坑支护技术规程》JGJ120-20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版杨文渊编著4、《施工现场设施安全设计计算手册》谢建民编著5、《地基与基础》第三版土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。一、参数信息1、基本参数侧壁安全级别二级基坑开挖深度h(m)9土体的滑动摩擦系数1.3条分块数10土钉墙计算宽度B'(m)15基坑外侧水位到坑顶的距离(m)1.2基坑内侧水位到坑顶的距离(m)9.5基坑地面至抗隆起计算平面之间的距离D(m)0.52、荷载参数序号类型面荷载q(kPa)荷载宽度b(m)基坑边线距离a(m)1局布荷载2.5623、土层参数序号土名称土厚度(m)坑壁土的重度γ(kN/m3)坑壁土的内摩擦角φ(°)粘聚力C(kPa)极限摩擦阻力(kPa)饱和重度(kN/m3)1填土318181220202粘性土3.519141060193粘性土3.519201860224、土钉墙布置数据放坡参数：序号放坡高度L(m)放坡宽度W(m)平台宽度B(m)1962土钉参数：序号孔径d(mm)长度l(m)入射角α(°)竖向间距Sz(m)土钉杆体材料杆体截面积As(mm2)抗拉强度标准值fyk(N/mm2)抗拉强度设计值fy(N/mm2)11206151.5钢筋31440036021207151.5钢筋31440036031207151.5钢筋31440036041207151.5钢筋31440036051207151.5钢筋3144003605、计算系数结构重要性系数γ01综合分项系数γF1.25土钉抗拔安全系数Kt1.6圆弧滑动稳定安全系数Ks1.3抗滑移安全系数Ksl1.2抗倾覆安全系数Kov1.3抗隆起安全系数Khe1.6经验系数ηb0.6二、土钉承载力计算Ka1=tan2(45°-φ1/2）=tan2(45-18/2)=0.528；Ka2=tan2(45°-φ2/2）=tan2(45-18/2)=0.528；Ka3=tan2(45°-φ3/2）=tan2(45-14/2)=0.61；Ka4=tan2(45°-φ4/2）=tan2(45-14/2)=0.61；Ka5=tan2(45°-φ5/2）=tan2(45-20/2)=0.49；第1层土：0-1.2m(+0)H1'=[∑γ0h0]/γi=[0]/18=0m]/18=0mPak1上=γ1H1'Ka1-2c1Ka10.5=18×0×0.528-2×12×0.5280.5=-17.439kN/m2Pak1下=γ1(h1+H1')Ka1-2c1Ka10.5=18×(1.2+0)×0.528-2×12×0.5280.5=-6.034kN/m2第2层土：1.2-3m(+0)H2'=[∑γ1h1]/γsati=[21.6]/20=1.08m]/20=1.08mPak2上=[γsat2H2'-γw(∑h1-ha)]Ka2-2c2Ka20.5+γw(∑h1-ha)=[20×1.08-10×(1.2-1.2)]×0.528-2×12×0.5280.5+10×(1.2-1.2)=-6.034kN/m2Pak2下=[γsat2(H2'+h2)-γw(∑h1-ha)]Ka2-2c2Ka20.5+γw(∑h1-ha)=[20×(1.08+1.8)-10×(3-1.2)]×0.528-2×12×0.5280.5+10×(3-1.2)=21.47kN/m2第3层土：3-4m(+0)H3'=[∑γ2h2]/γsati=[57.6]/19=3.032m]/19=3.032mPak3上=[γsat3H3'-γw(∑h2-ha)]Ka3-2c3Ka30.5+γw(∑h2-ha)=[19×3.032-10×(3-1.2)]×0.61-2×10×0.610.5+10×(3-1.2)=26.54kN/m2Pak3下=[γsat3(H3'+h3)-γw(∑h2-ha)]Ka3-2c3Ka30.5+γw(∑h2-ha)=[19×(3.032+1)-10×(4-1.2)]×0.61-2×10×0.610.5+10×(4-1.2)=42.03kN/m2第4层土：4-6.5m(+0)H4'=[∑γ3h3]/γsati=[76.6]/19=4.032m]/19=4.032mPak4上=[γsat4H4'-γw(∑h3-ha)]Ka4-2c4Ka40.5+γw(∑h3-ha)=[19×4.032-10×(4-1.2)]×0.61-2×10×0.610.5+10×(4-1.2)=42.03kN/m2Pak4下=[γsat4(H4'+h4)-γw(∑h3-ha)]Ka4-2c4Ka40.5+γw(∑h3-ha)=[19×(4.032+2.5)-10×(6.5-1.2)]×0.61-2×10×0.610.5+10×(6.5-1.2)=80.755kN/m2第5层土：6.5-9m(+0)H5'=[∑γ4h4]/γsati=[124.1]/22=5.641m]/22=5.641mPak5上=[γsat5H5'-γw(∑h4-ha)]Ka5-2c5Ka50.5+γw(∑h4-ha)=[22×5.641-10×(6.5-1.2)]×0.49-2×18×0.490.5+10×(6.5-1.2)=62.64kN/m2Pak5下=[γsat5(H5'+h5)-γw(∑h4-ha)]Ka5-2c5Ka50.5+γw(∑h4-ha)=[22×(5.641+2.5)-10×(9-1.2)]×0.49-2×18×0.490.5+10×(9-1.2)=102.34kN/m21）水平荷载临界深度：Z0=Pak2下h2/(Pak2上+Pak2下)=21.47×1.8/(6.034+21.47)=1.405m；第1层土Eak1=0kN；第2层土Eak2=0.5Pak2下Z0ba=0.5×21.47×1.405×1=15.083kN；aa2=Z0/3+∑h3=1.405/3+6=6.468m；第3层土Eak3=h3(Pa3上+Pa3下)ba/2=1×(26.54+42.03)×1/2=34.285kN；aa3=h3(2Pa3上+Pa3下)/(3Pa3上+3Pa3下)+∑h4=1×(2×26.54+42.03)/(3×26.54+3×42.03)+5=5.462m；第4层土Eak4=h4(Pa4上+Pa4下)ba/2=2....
