图纸中焊缝符号的表示与意义VIP免费

图纸中焊缝符号的表示与意义_第1页
1/5
图纸中焊缝符号的表示与意义_第2页
2/5
图纸中焊缝符号的表示与意义_第3页
3/5

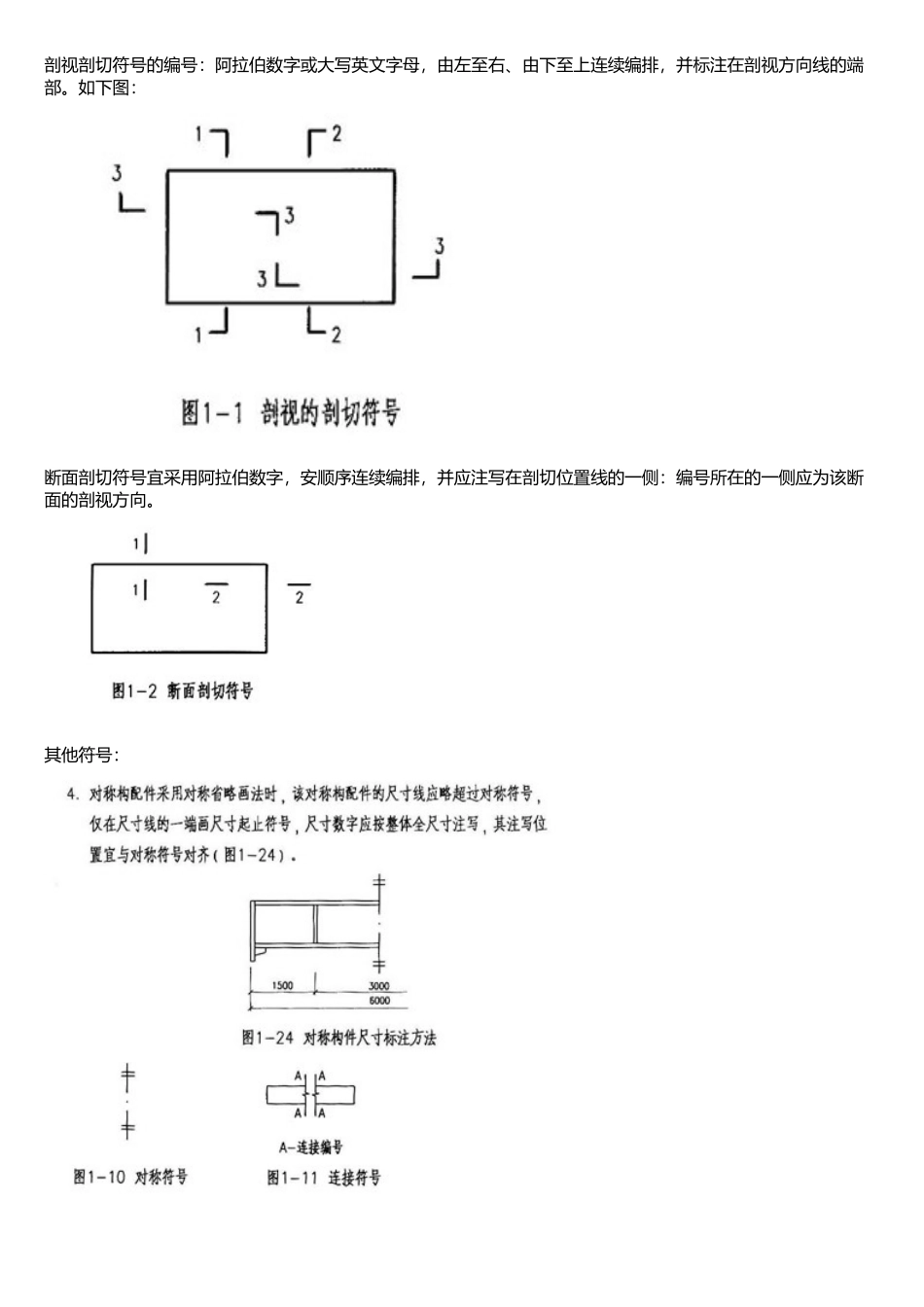

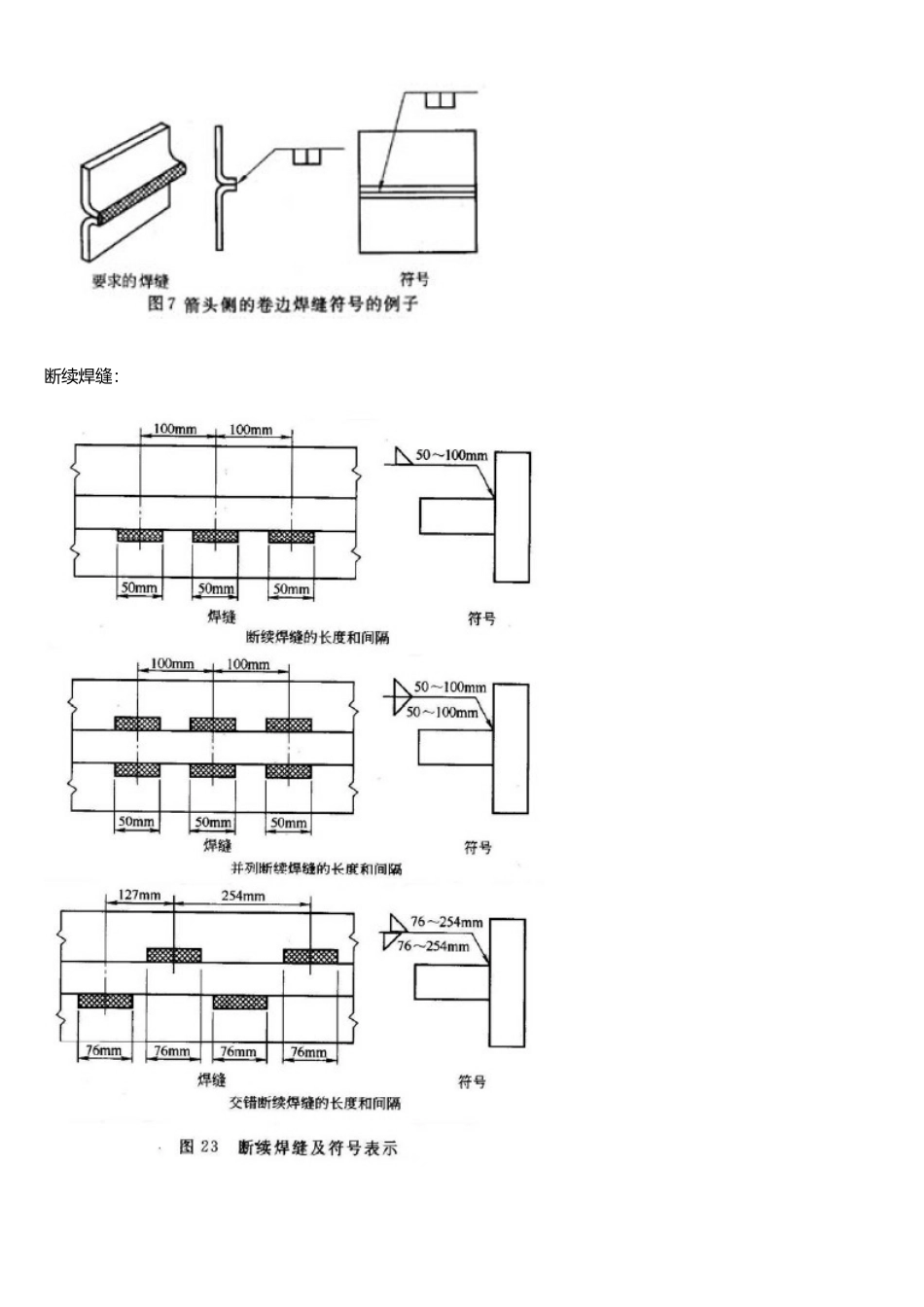

图纸中焊接符号的表示与意义基本符号使用例子:卷边焊缝符号例子:断续焊缝:剖视剖切符号的编号:阿拉伯数字或大写英文字母,由左至右、由下至上连续编排,并标注在剖视方向线的端部。如下图:断面剖切符号宜采用阿拉伯数字,安顺序连续编排,并应注写在剖切位置线的一侧:编号所在的一侧应为该断面的剖视方向。其他符号:R/r——半径D/Ф——直径SR——球半径
