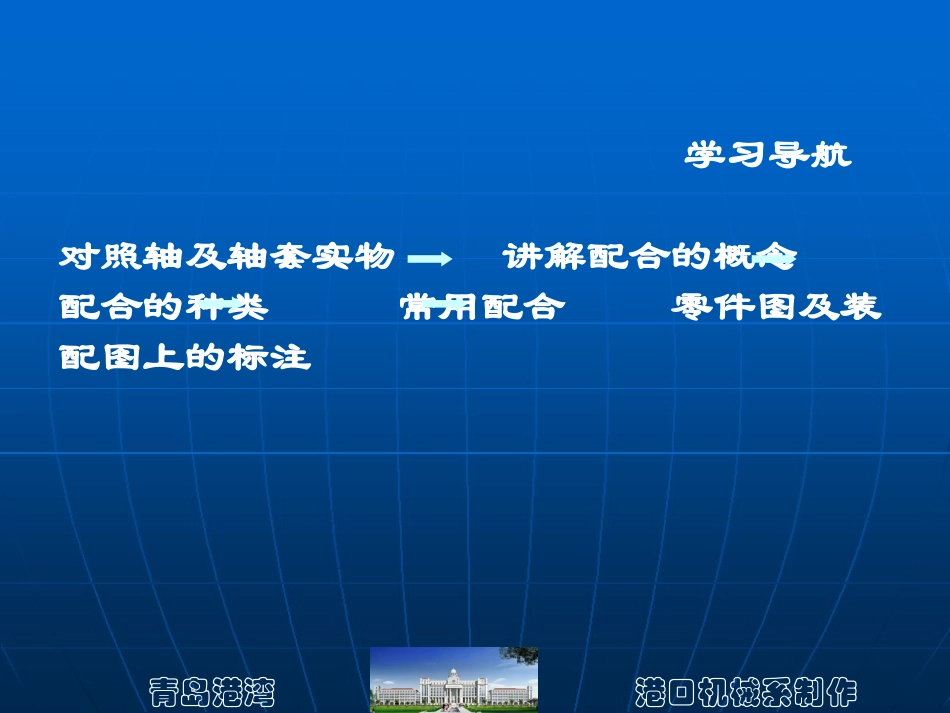

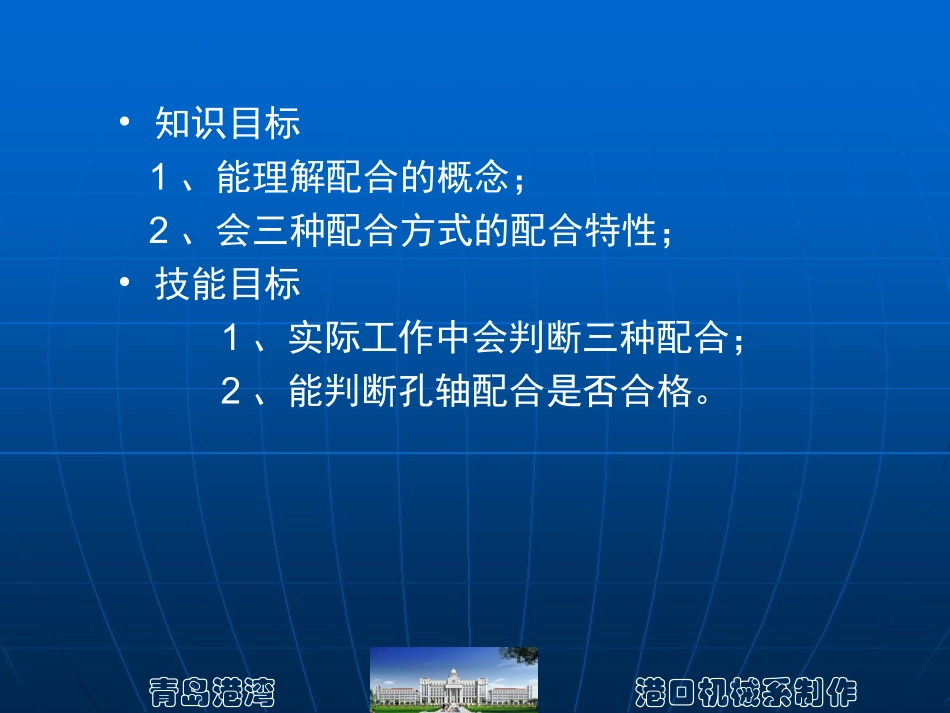

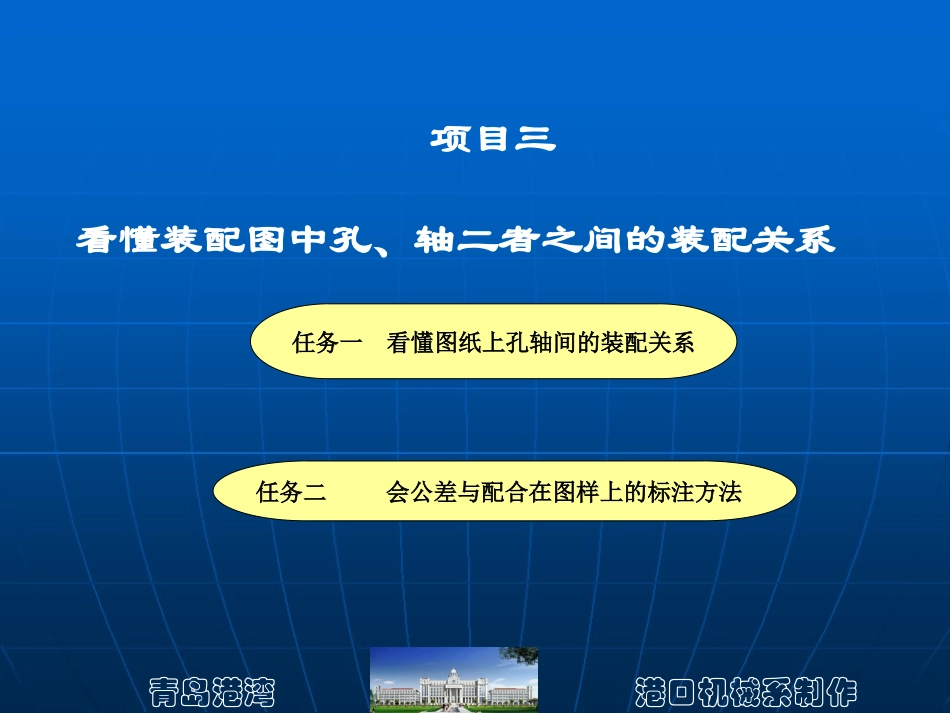

青岛港湾港口机械系制作项目三看懂装配图中孔、轴二者之间的装配关系任务一看懂图纸上孔轴间的装配关系任务二会公差与配合在图样上的标注方法青岛港湾港口机械系制作•知识目标1、能理解配合的概念；2、会三种配合方式的配合特性；•技能目标1、实际工作中会判断三种配合；2、能判断孔轴配合是否合格。青岛港湾港口机械系制作学习导航对照轴及轴套实物讲解配合的概念配合的种类常用配合零件图及装配图上的标注青岛港湾港口机械系制作一、有关配合的术语定义1.配合配合是指基本尺寸相同的，相互结合的孔和轴公差带之间的关系。2.间隙（X）或过盈（Y）在轴与孔的配合中，孔的尺寸减去轴的尺寸所得的代数差，当差值为正时称为间隙，用X表示;当差值为负时称为过盈，用Y表示。标准规定:配合分为间隙配合、过盈配合和过渡配合。任务一看懂图纸上孔轴间的装配关系青岛港湾港口机械系制作间隙配合图最大间隙Xmax=Dmax-dmin=ES-ei最小间隙Xmin=Dmin-dmax=EI-es（1）.间隙配合具有间隙（包括最小间隙等于零）的配合称为间隙配合。青岛港湾港口机械系制作（2）.过盈配合具有过盈（包括最小过盈等于零）的配合称为过盈配合。过盈配合图最大过盈Ymax=Dmin-dmax=EI-es最小过盈Ymin=Dmax-dmin=ES-ei青岛港湾港口机械系制作（3）.过渡配合可能具有间隙或过盈的配合，此时孔的公差带与轴的公差带相互交叠，它是介于间隙配合与过盈配合之间的一种配合。过渡配合图最大间隙Xmax=Dmax-dmin=ES-ei最大过盈Ymax=Dmin-dmax=EI-es青岛港湾港口机械系制作二、配合制配合制是以两个相配合的零件中的一个零件为基准件，并对其选定标准公差带，将其公差带位置固定，而改变另一个零件的公差带位置，从而形成各种配合的一种制度。1.基孔制基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。2.基轴制基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。青岛港湾港口机械系制作基准制青岛港湾港口机械系制作任务二极限与配合在图样上的标注1.公差带代号与配合代号孔、轴的公差带代号由基本偏差代号和公差等级数字组成，例如H7、F7、K7、h7、g6、m6、等。配合代号写成分数形式，分子为孔的公差带代号，分母为轴的公差带代号。如H7/g6或H7.g6。2.图样中尺寸公差的标注形式零件图中尺寸公差的两种标注形式。在装配图上，主要标注配合代号，即标注孔、轴的基本偏差代号及公差等级。青岛港湾港口机械系制作孔、轴公差在零件图上的标注青岛港湾港口机械系制作装配图上的标注青岛港湾港口机械系制作3、常用和优先的公差带与配合国标规定了一般、常用和优先轴用公差带共116种，图中方框内的59种为常用公差带，圆圈内的13种为优先公差带。一般、常用和优先的轴公差带青岛港湾港口机械系制作国标规定了一般、常用和优先孔用公差带共105种，方框内的44种为常用公差带，圆圈内的13种为优先公差带。一般、常用和优先的孔公差带青岛港湾港口机械系制作小结与探究小结1、会用、会判断配合的种类；2、会在零件图与装配图上的标注。探究配合在实际工作中的应用
