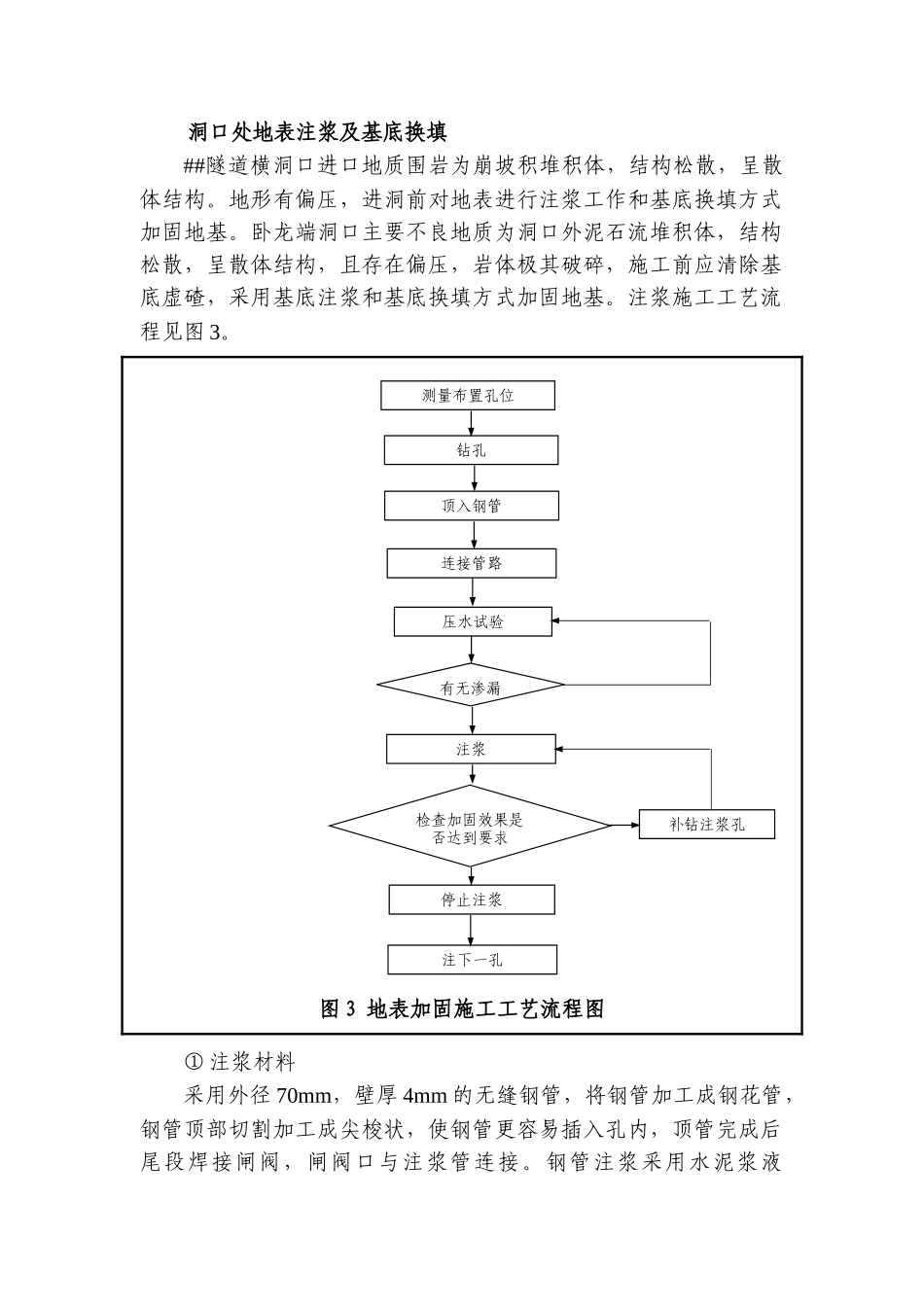

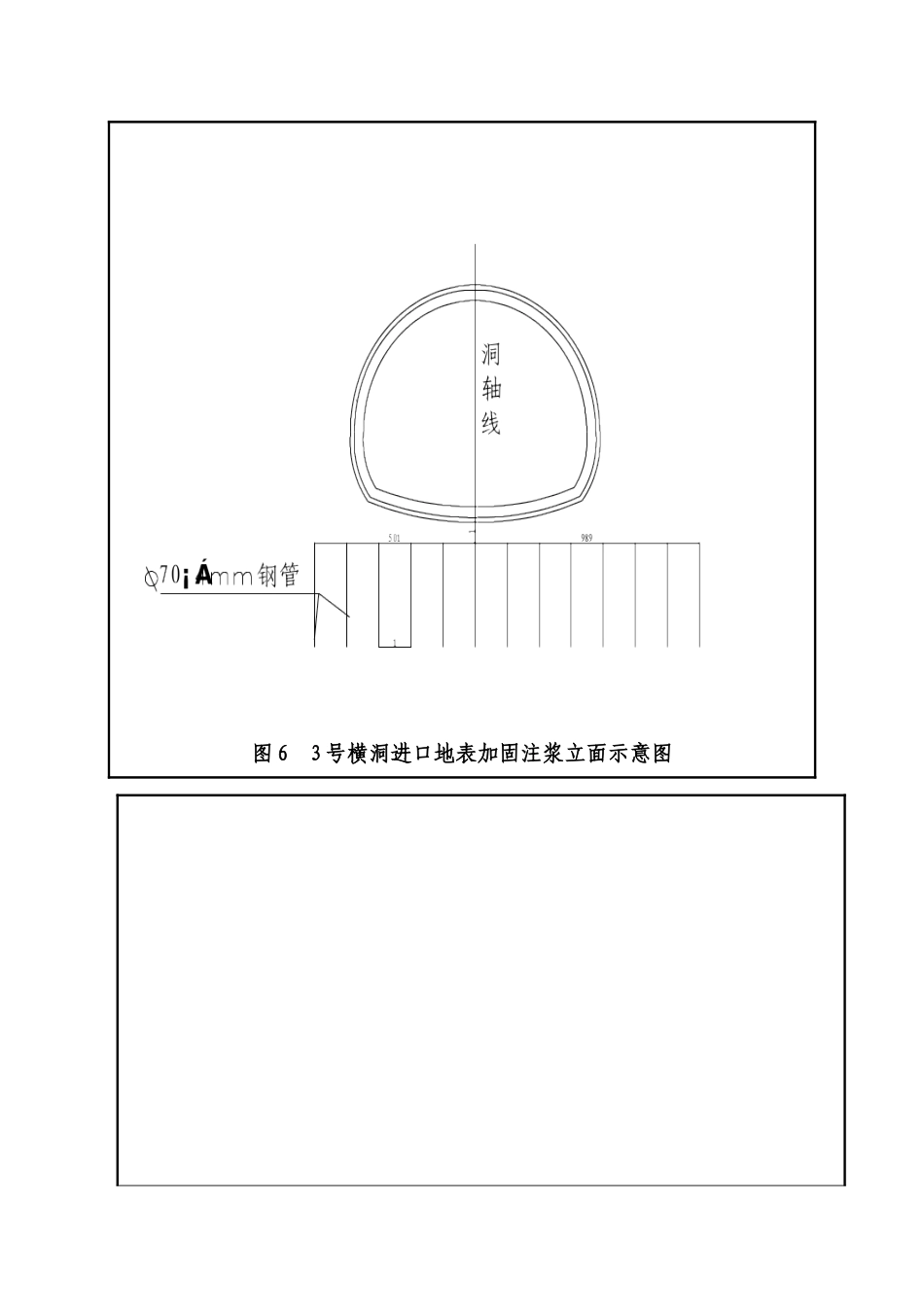

洞口处地表注浆及基底换填##隧道横洞口进口地质围岩为崩坡积堆积体，结构松散，呈散体结构。地形有偏压，进洞前对地表进行注浆工作和基底换填方式加固地基。卧龙端洞口主要不良地质为洞口外泥石流堆积体，结构松散，呈散体结构，且存在偏压，岩体极其破碎，施工前应清除基底虚碴，采用基底注浆和基底换填方式加固地基。注浆施工工艺流程见图3。图3地表加固施工工艺流程图①注浆材料采用外径70mm，壁厚4mm的无缝钢管，将钢管加工成钢花管，钢管顶部切割加工成尖梭状，使钢管更容易插入孔内，顶管完成后尾段焊接闸阀，闸阀口与注浆管连接。钢管注浆采用水泥浆液连接管路顶入钢管有无渗漏钻孔压水试验注下一孔注浆补钻注浆孔停止注浆检查加固效果是否达到要求测量布置孔位（W/C=0.6-0.8）。钢花管示意图见图4。图4地表注浆钢花管示意图②注浆孔的布置钢管横向间距100cm，纵向间距100cm，呈梅花形布置。根据实际地质情况，导管穿过崩坡积块石土覆盖层并进入强风化层1m，钢管末端距离隧道结构外缘1m。注浆孔布置平面图见图5；剖面示意图见图6。图53号横洞地表加固注浆孔平面布置图图63号横洞进口地表加固注浆立面示意图图7##隧道卧龙端洞口地表加固注浆孔平面布置图图8@@隧道卧龙端洞口地表加固注浆立面示意图③钻孔及注浆采用地质钻机钻孔，钻头采用梅花形钻头，钻头直径应比导管直径大2cm，钻孔钻进要避免钻杆摆动，保证孔位顺直。钻至设计成孔深度后，用吹管将碎渣吹出，避免塌孔。在钻好的孔内插入加工合格的钢花管，在管尾后一段30cm处，将麻丝缠绕在管壁上成纺锥状，并用胶带缠紧。开动钻机，利用钻机的冲击力将钢花管顶入围岩中。砂浆搅拌机经加工后拌合水泥浆，注浆压力应达到1.0MPa且注浆量也达到设计时，即可停止注浆。注浆异常现象处理：发生串浆现象，即液浆从其他孔中流出时，采用多台泵同时注浆或堵塞串浆孔注浆。浆液压力突然升高，可能发生了堵管，停机检查。浆液注浆量很大，压力长时间不升高，则应调整浆液浓度及配合比，缩短凝胶时间，进行小量低压力注浆或间歇式注浆，使浆液在裂隙中有相对停留时间，以便凝胶，但停留时间不能超过混合浆的凝胶时间，才能避免产生注浆不饱满。换填处理进洞口注浆施工完成且注浆加固体达到安全强度后，再用C15片石混凝土进行基底换填。
