附1.沥青混合料再生试验VIP免费

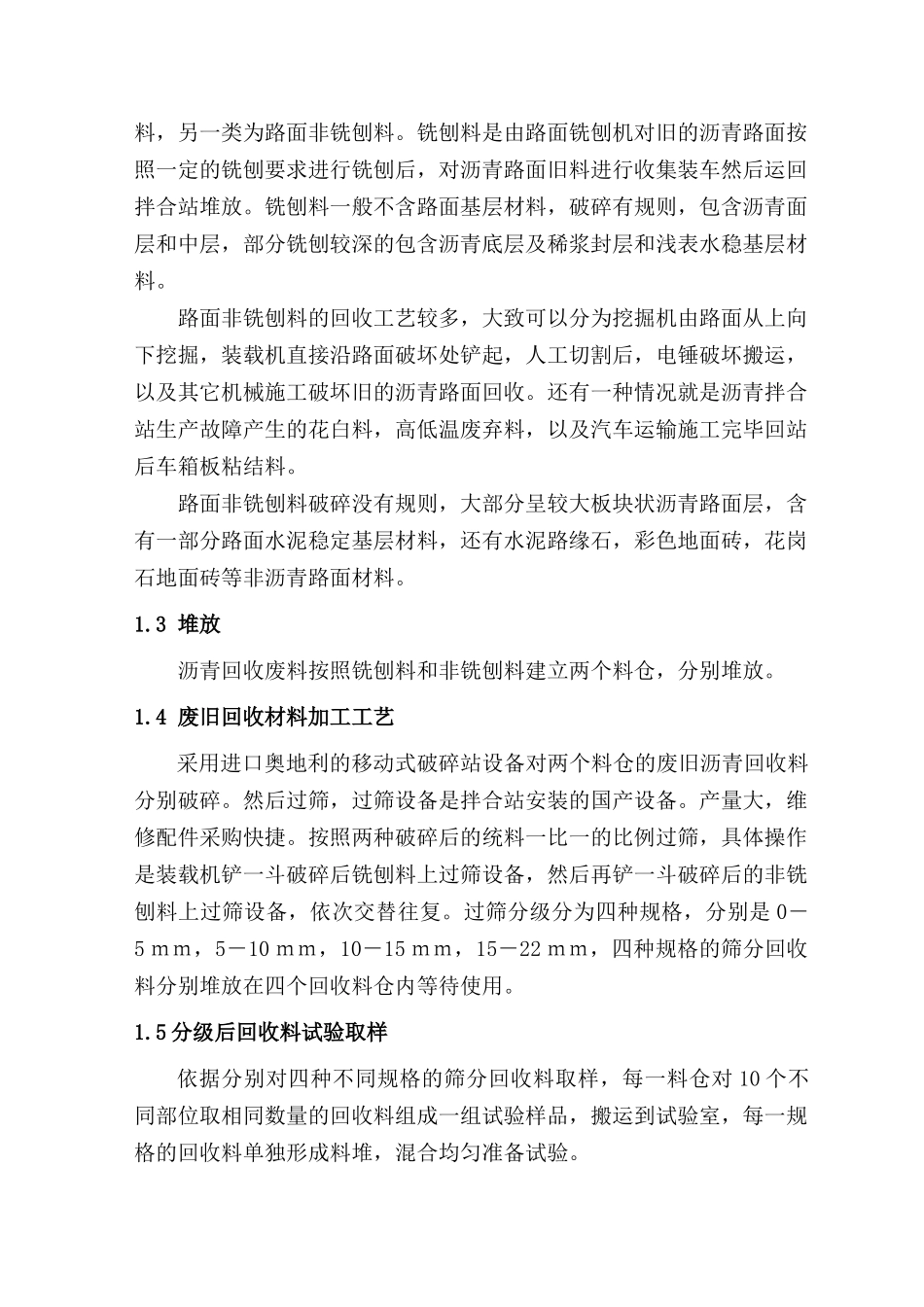

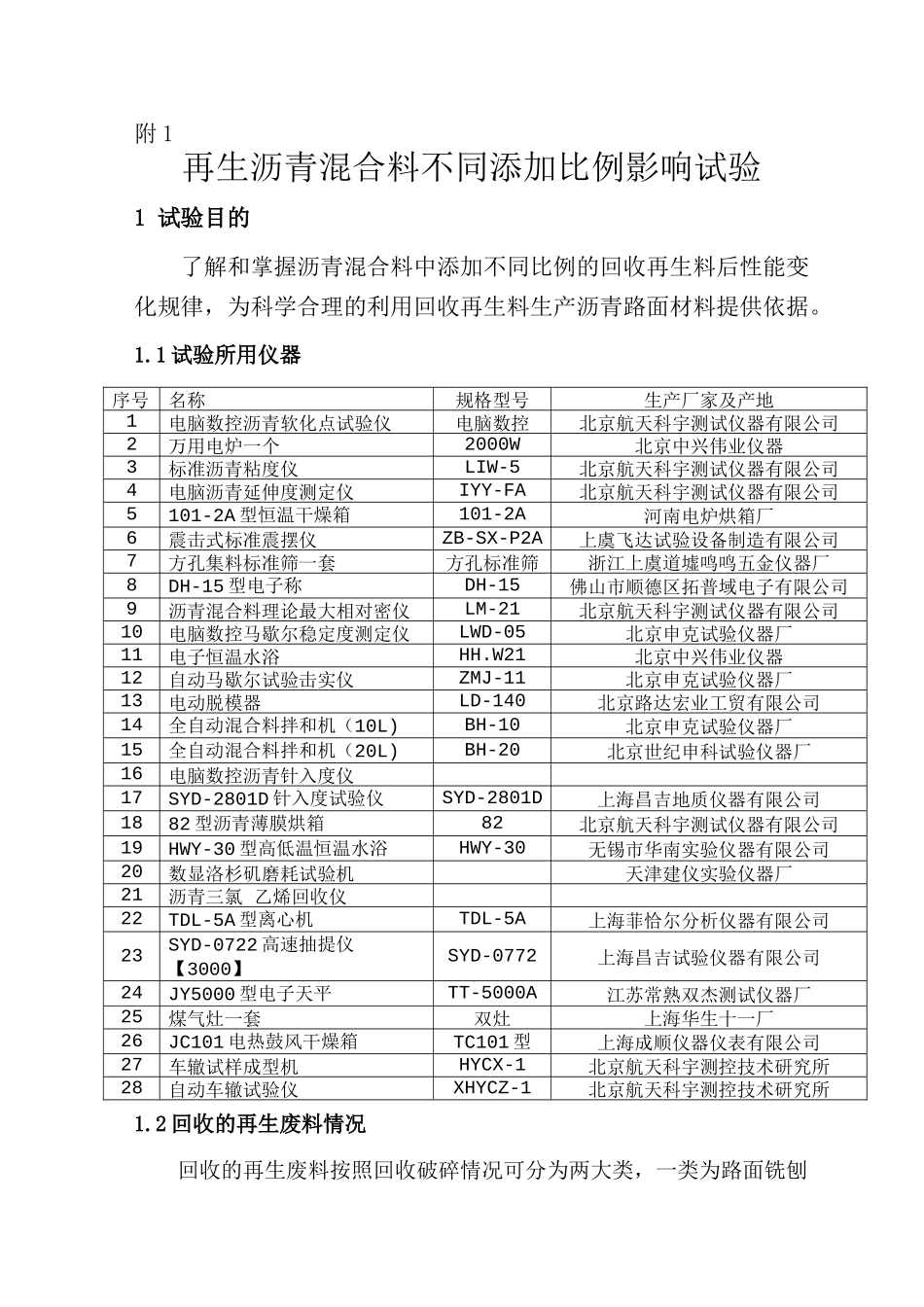

附1再生沥青混合料不同添加比例影响试验1试验目的了解和掌握沥青混合料中添加不同比例的回收再生料后性能变化规律，为科学合理的利用回收再生料生产沥青路面材料提供依据。1.1试验所用仪器序号名称规格型号生产厂家及产地1电脑数控沥青软化点试验仪电脑数控北京航天科宇测试仪器有限公司2万用电炉一个2000W北京中兴伟业仪器3标准沥青粘度仪LIW-5北京航天科宇测试仪器有限公司4电脑沥青延伸度测定仪IYY-FA北京航天科宇测试仪器有限公司5101-2A型恒温干燥箱101-2A河南电炉烘箱厂6震击式标准震摆仪ZB-SX-P2A上虞飞达试验设备制造有限公司7方孔集料标准筛一套方孔标准筛浙江上虞道墟鸣鸣五金仪器厂8DH-15型电子称DH-15佛山市顺德区拓普域电子有限公司9沥青混合料理论最大相对密仪LM-21北京航天科宇测试仪器有限公司10电脑数控马歇尔稳定度测定仪LWD-05北京申克试验仪器厂11电子恒温水浴HH.W21北京中兴伟业仪器12自动马歇尔试验击实仪ZMJ-11北京申克试验仪器厂13电动脱模器LD-140北京路达宏业工贸有限公司14全自动混合料拌和机（10L)BH-10北京申克试验仪器厂15全自动混合料拌和机（20L)BH-20北京世纪申科试验仪器厂16电脑数控沥青针入度仪17SYD-2801D针入度试验仪SYD-2801D上海昌吉地质仪器有限公司1882型沥青薄膜烘箱82北京航天科宇测试仪器有限公司19HWY-30型高低温恒温水浴HWY-30无锡市华南实验仪器有限公司20数显洛杉矶磨耗试验机天津建仪实验仪器厂21沥青三氯乙烯回收仪22TDL-5A型离心机TDL-5A上海菲恰尔分析仪器有限公司23SYD-0722高速抽提仪【3000】SYD-0772上海昌吉试验仪器有限公司24JY5000型电子天平TT-5000A江苏常熟双杰测试仪器厂25煤气灶一套双灶上海华生十一厂26JC101电热鼓风干燥箱TC101型上海成顺仪器仪表有限公司27车辙试样成型机HYCX-1北京航天科宇测控技术研究所28自动车辙试验仪XHYCZ-1北京航天科宇测控技术研究所1.2回收的再生废料情况回收的再生废料按照回收破碎情况可分为两大类，一类为路面铣刨料，另一类为路面非铣刨料。铣刨料是由路面铣刨机对旧的沥青路面按照一定的铣刨要求进行铣刨后，对沥青路面旧料进行收集装车然后运回拌合站堆放。铣刨料一般不含路面基层材料，破碎有规则，包含沥青面层和中层，部分铣刨较深的包含沥青底层及稀浆封层和浅表水稳基层材料。路面非铣刨料的回收工艺较多，大致可以分为挖掘机由路面从上向下挖掘，装载机直接沿路面破坏处铲起，人工切割后，电锤破坏搬运，以及其它机械施工破坏旧的沥青路面回收。还有一种情况就是沥青拌合站生产故障产生的花白料，高低温废弃料，以及汽车运输施工完毕回站后车箱板粘结料。路面非铣刨料破碎没有规则，大部分呈较大板块状沥青路面层，含有一部分路面水泥稳定基层材料，还有水泥路缘石，彩色地面砖，花岗石地面砖等非沥青路面材料。1.3堆放沥青回收废料按照铣刨料和非铣刨料建立两个料仓，分别堆放。1.4废旧回收材料加工工艺采用进口奥地利的移动式破碎站设备对两个料仓的废旧沥青回收料分别破碎。然后过筛，过筛设备是拌合站安装的国产设备。产量大，维修配件采购快捷。按照两种破碎后的统料一比一的比例过筛，具体操作是装载机铲一斗破碎后铣刨料上过筛设备，然后再铲一斗破碎后的非铣刨料上过筛设备，依次交替往复。过筛分级分为四种规格，分别是0－5ｍｍ，5－10ｍｍ，10－15ｍｍ，15－22ｍｍ，四种规格的筛分回收料分别堆放在四个回收料仓内等待使用。1.5分级后回收料试验取样依据分别对四种不同规格的筛分回收料取样，每一料仓对10个不同部位取相同数量的回收料组成一组试验样品，搬运到试验室，每一规格的回收料单独形成料堆，混合均匀准备试验。2试验过程2.1离心抽提试验：（T0722-1993）试验方法依据《公路工程沥青及沥青混合料试验规程》JTGE20－2011按照四分法对每一料堆取样抽提，五组平行抽提试验，试验结果如下表。规格0-5(㎜)试样1试样2试样3试样4试样5平均值标准筛孔尺寸(㎜)通过筛孔百分比率(%)通过筛孔百分比率(%)通过筛孔百分比率(%)通过筛孔百分比率(%)通过筛孔百分比率(%)通过筛孔百分比率(%)9.5100100100100100100.04.7597.895.294.996.195.996.02.3674.171.678.273.47...
