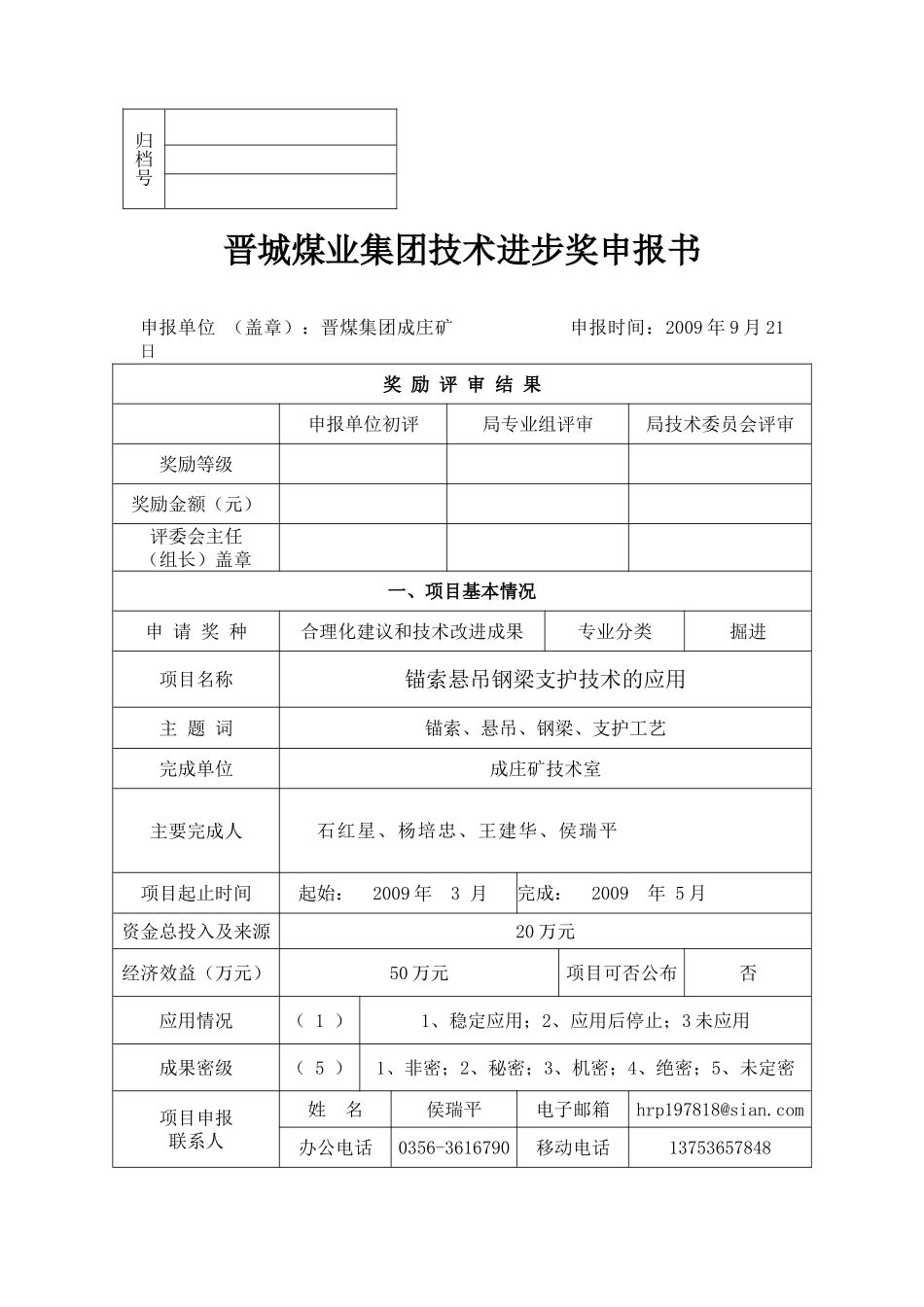

晋城煤业集团技术进步奖申报书申报单位（盖章）：晋煤集团成庄矿申报时间：2009年9月21日奖励评审结果申报单位初评局专业组评审局技术委员会评审奖励等级奖励金额（元）评委会主任（组长）盖章一、项目基本情况申请奖种合理化建议和技术改进成果专业分类掘进项目名称锚索悬吊钢梁支护技术的应用主题词锚索、悬吊、钢梁、支护工艺完成单位成庄矿技术室主要完成人石红星、杨培忠、王建华、侯瑞平项目起止时间起始：2009年3月完成：2009年5月资金总投入及来源20万元经济效益（万元）50万元项目可否公布否应用情况（1）1、稳定应用；2、应用后停止；3未应用成果密级（5）1、非密；2、秘密；3、机密；4、绝密；5、未定密项目申报联系人姓名侯瑞平电子邮箱hrp197818@sian.com办公电话0356-3616790移动电话13753657848归档号二、项目简介项目所属科学技术领域、主要内容、特点及推广应用情况：本项目在顶板支护上根据锚杆支护工艺主动支护的特点，将架棚支护工艺化被动支护为主动支护。在处理顶板有软煤、塌落等锚杆支护困难、难维护地段时，采用锚索悬吊钢梁方法进行支护，主要是在永久大巷、沿空留巷中应用，能很好的解决现阶段单一支护工艺带来的难题。特别是在沿空留巷中，锚杆支护不起作用和架棚支护时间不能长久的情况下，锚索悬吊钢梁支护将很好的解决这一难题。三、项目详细内容1、立项背景：四五联络一巷掘进至1360米时，受背斜构造的影响，工作面顶板煤体松软，冒落高度在3米以上。示意图如下：巷道冒落后，由于巷道高度在7米以上，无论锚杆支护还是架棚支护施工都非常困难，而且支护强度也不能保证。2、详细科学技术：1、在工作面冒顶区架设水平木垛进行护帮，木垛架设好后，人员利用木垛作为掩护，打锚杆、锚索对冒落区进行护帮、护顶。采用单体锚杆将冒落区进行支护，将煤体护住，以防二次冒落。锚杆采用φ22－2400mm高强度锚杆。护完后，拆除木垛。2、采用锚索拉工字钢，垫木垛的方法将冒落区支护起来。锚索采用SKP－22－1－9400mm高强度锚索。锚索托盘为300×300mm。工字钢采用5米长12#工字钢，背板型号为1200×200×30mm。金属网、板梁若干。对冒落区及前后15米范围进行锚索拉钢梁托木垛支护。在顶板左右两侧各打两根锚索进行悬挂12#工字钢，钢梁排距800mm。然后在钢梁上架设木垛对高冒区进行构顶。如锚索拉钢梁垫木垛支护图一、二所示。锚索拉钢梁垫木垛支护图一锚索拉钢梁垫木垛支护图二过完冒落区后，在顶板条件正常下，当锚杆不可锚时，采用锚索拉钢梁进行支护，在钢梁上铺设背板，采用架棚形式对巷道进行支护。随后对高冒区和不可锚地段，进行充填和喷浆处理。确保瓦斯不积聚。3、发明点或创新点：将锚杆、锚索支护工艺和架棚支护工艺结合起来，很好的解决了锚杆支护困难下及架棚支护不稳定的问题。4、与当前国内外同类研究、同类技术的综合比较：采用锚索拉钢梁方法，是针对顶板冒落后及沿空留巷的维护，在锚杆支护不能正常使用的情况下而采用的一种主动支护方法。在以前的支护方法中，发顶板大面积冒落时，锚杆不可锚时，一般采用的是架棚支护方法。架棚支护是一种被动的支护方法，不能很好的对顶板来压进行控制。而锚索拉钢梁支护方法是将锚杆支护工艺和架棚支护结合起来，将架棚支护的被动支护改成锚杆支护的主动支护，对今后巷道的支护有一定的借鉴作用。5、应用推广情况：4216副巷（2242副）即4308回采工作面尾巷，当4308面回采完毕后，又作为2321回采工作面的回风专用尾巷，由于受采动及采空区压力影响，顶板下沉、底板鼓起、两帮挤出。根据采掘衔接需要，2242副巷将在2242巷掘进过程中作为辅助运输及出煤系统布置巷道，但由于巷道变形严重，先由准备一队进行起底和巷道顶帮加固。然后移交给综掘五队使用，当综掘五队2242巷在掘进过程中，2242副巷压力分布发生新的变化，顶板下沉严重，锚杆、锚索支护时，十分困难，使用架棚支护时，巷道断面将会变下，给辅助运输和出煤系统带来不便。后来采用锚索悬吊钢梁支护很好的解决了这个难题。6、社会效益和经济效益分析（计算依据）：采用锚索拉钢梁方法，是针对顶板冒落后及沿空留巷的维护，在锚杆支护不能正常使用...
