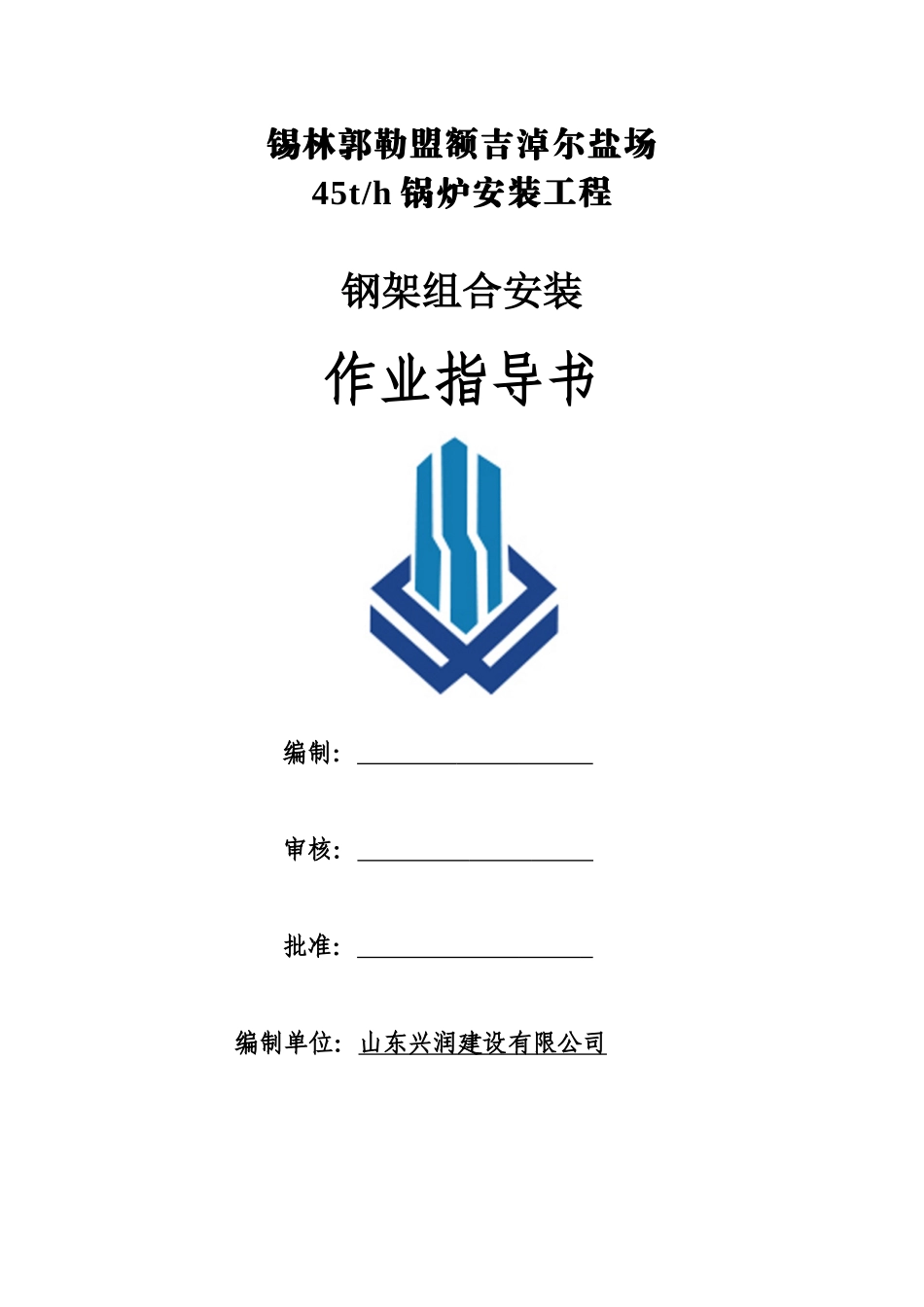

报验申请表工程名称：锡林郭勒盟额吉淖尔盐场锅炉安装工程编号：致：内蒙古额吉淖尔盐场我单位已完成了锅炉钢架组合安装作业指导书的编制工作，现报上该报验申请表，请予以审查和验收。附：锅炉钢架组合安装作业指导书承包单位（章）：山东兴润建设有限公司项目经理：日期：年月日监理单位审查意见：项目监理机构：总/专业监理工程师：日期：年月日建设单位审查意见：建设单位工程师：日期：年月日锡林郭勒盟额吉淖尔盐场45t/h锅炉安装工程钢架组合安装作业指导书编制：审核：批准：编制单位：山东兴润建设有限公司一、适应范围：本作业指导书用于指导内蒙古额吉淖尔盐场DHFX45-1.6-H低压饱和蒸汽循环流化床锅炉钢架的安装，适应于类似锅炉钢架的安装。二、编制依据：1、济南锅炉集团有限公司提供的锅炉钢架图。2、公司ISO9002质保体系程序文件。3、施工规范：《蒸汽锅炉安全监察规程》《电力建设施工及验收规范》DL/T5047—95《锅炉安装说明书》4、《锅炉安装工艺文件汇编》《锅炉安装质量保证手册》三、对构成工程实体的设备材料的要求1、对钢架构件逐件检查其外观质量和尺寸，并做好开箱验收记录。对尺寸偏差较大，产生扭曲变形的构件应及时与监理公司、热电厂联系解决。钢架允许偏差见表。钢架的允许偏差项目允许偏差柱子的长度>8000mm+2mm，—6mm柱子的直线度不大于柱长的1/1000，且最大不超过10mm柱子的扭转度不大于柱长的1/1000，且最大不超过10mm梁的长度≤1000mm0，—4mm梁的直线度不大于全长的1/1000，且不大于10mm梁的扭转度不大于全长的1/1000，且不大于10mm2、钢架组对用焊条必须牌证齐全。四、主要施工机具、材料计划见下表施工机具五、施工作业必须具备的条件：1、“三通一平”要求：1.1、电源一次线接至锅炉南侧，该处放置配电箱、电焊机。1.2、锅炉基础内及周围5米范围内回填土并夯实。1.3、锅炉北侧东西方向为钢架组对现场，周围不得有障碍物。2、图纸、进货要求：2.1、业主提供锅炉本体图2套。2.2、锅炉钢架按进货计划陆续进货完毕。六、安装施工工艺及质量检查、评定：1、施工流程：2、安装施工工艺：序号名称规格、型号单位数量备注1轮胎式起重机200T台12汽车吊25T台13卷扬机5t台24交流焊机20KW台155电焊把线米6006气焊机具套47配电箱240KW个18电焊条E4303Kg15009大锤把210手锤把411钢丝绳扣Ø28×28m对212钢丝绳扣Ø21×10m对213钢丝绳扣Ø17×3m对214钢丝绳扣Ø11×3m对215卡环25t个416卡环10t个417卡环5t个2018卡环3t个1019卡扣Ø12、Ø15、Ø20个各3020单轮滑车5t只421棕绳Kg10022麻绳Kg6023样冲个424粉线Kg225墨斗个226钢丝Kg1027垫铁组2428枕木250×150×1500根40施工准备划线单根柱组对两柱组对成片各片横梁上全依次吊装各片测量找正验收签证2.1、锅炉基础复查验收。由土建出具基础试块试验数据和合格证书，由安装公司、监理公司、土建公司联合验收锅炉基础，并办理鉴证手续。基础验收标准见下表锅炉基础的允许偏差（单位：mm）序号检查项目允许偏差1坐标位置（纵横轴线）202各不同平面的标高0-203平面外形尺寸±202.2、基础处理、划线：1）、划线：A、以土建提供的基准线，划出Z2柱横向中心线作为锅炉的横向基准线。B、用等腰三角形法则划出锅炉纵向中心线。C、按图纸依次划出各柱基础的纵、横中心线并用拉对角线的方法检查，用墨斗在基础上弹出清晰的中心线。D、划线质量标准各柱基础中心线划线允许误差为：柱子间距：≤10m±1mm>10m±2mm各基础对角线允许误差为：≤20m5mm>20m8mm2）基础处理与垫铁安装根据实测标高，对各基础安装不同垫铁。垫铁安装须位置正确、平稳，且与预埋件点焊牢固。2.3、钢架组对前准备工作1）、根据图纸和设备清单检查数量是否齐全；几何尺寸是否符合图纸要求；外观有无裂纹、重皮、严重锈蚀，厂家焊缝缺陷，并进行编号。2）、搭设组对支架。支架搭设平稳、牢靠，位置选择合理。2.4、立柱对接1）、将对接的立柱放置在组对支架上，对各段进行检查，核对其长度、托架尺寸是否符合设计，距对接口处100mm内防锈漆应清除干净。2）、调整对接口位置、检查立柱各部分尺寸，总长度应比设计长度大5mm作为焊接收缩余量，各项尺寸符合...
