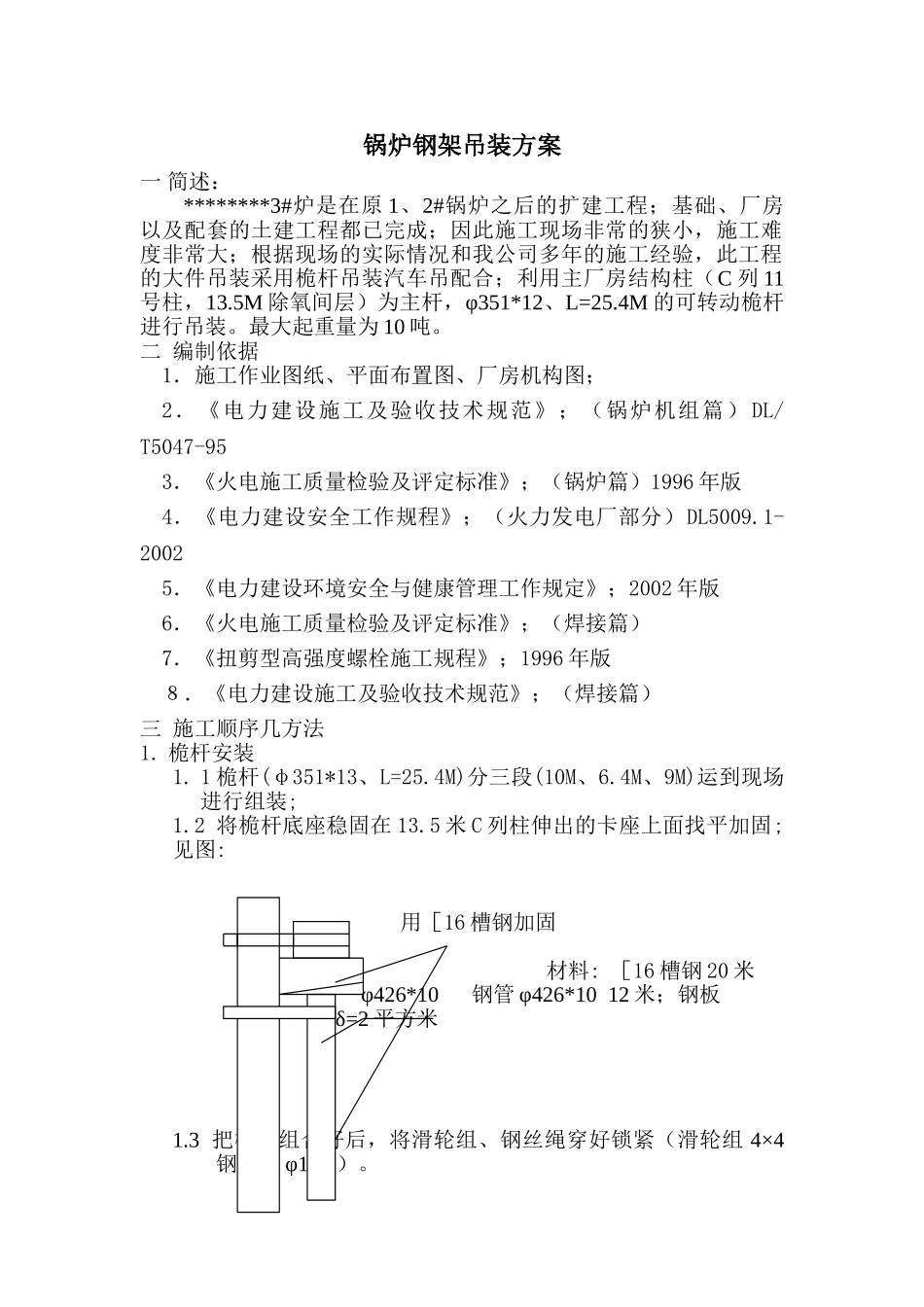

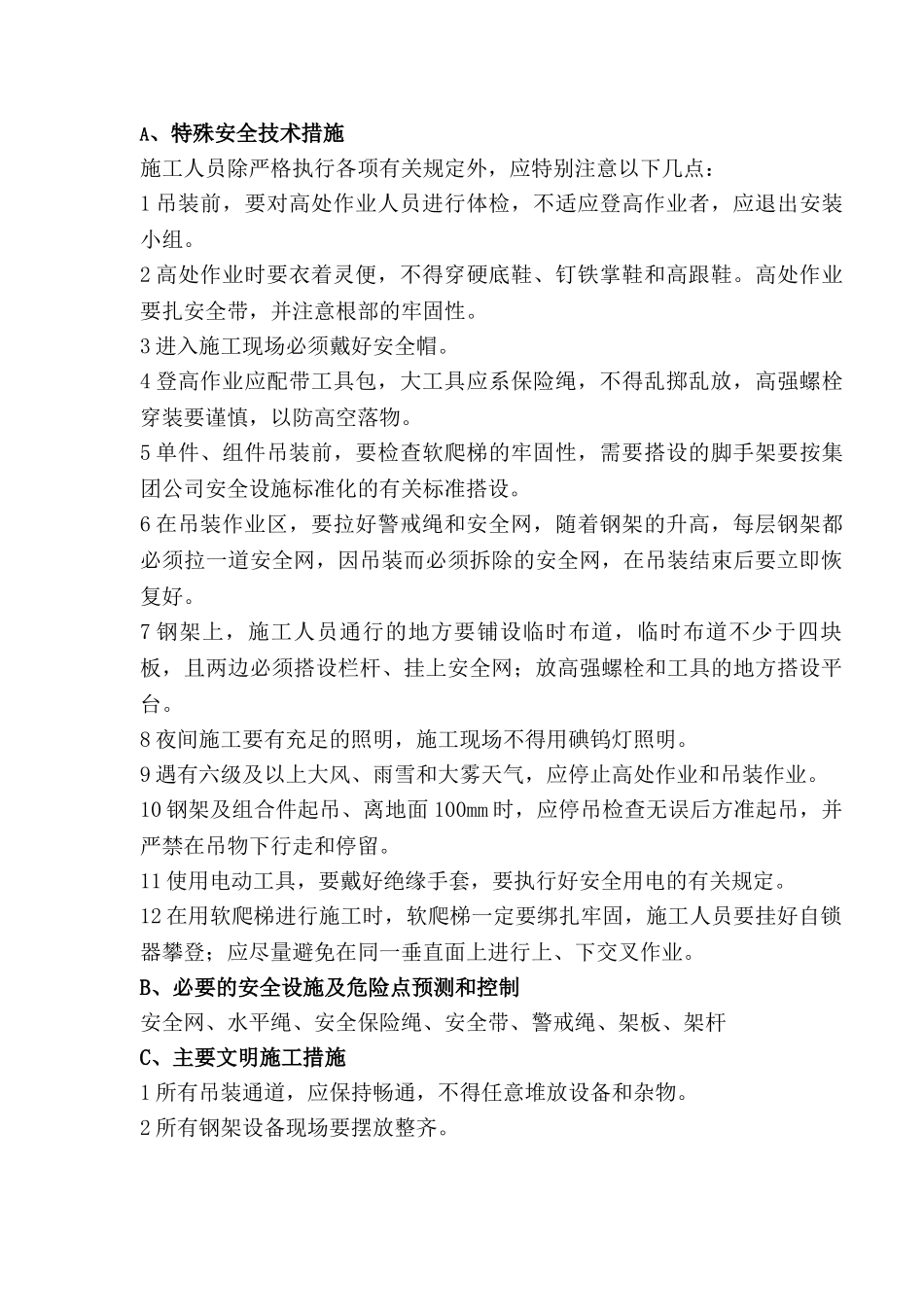

锅炉钢架吊装方案一简述：********3#炉是在原1、2#锅炉之后的扩建工程；基础、厂房以及配套的土建工程都已完成；因此施工现场非常的狭小，施工难度非常大；根据现场的实际情况和我公司多年的施工经验，此工程的大件吊装采用桅杆吊装汽车吊配合；利用主厂房结构柱（C列11号柱，13.5M除氧间层）为主杆，φ351*12、L=25.4M的可转动桅杆进行吊装。最大起重量为10吨。二编制依据1．施工作业图纸、平面布置图、厂房机构图；2．《电力建设施工及验收技术规范》；（锅炉机组篇）DL/T5047-953．《火电施工质量检验及评定标准》；（锅炉篇）1996年版4．《电力建设安全工作规程》；（火力发电厂部分）DL5009.1-20025．《电力建设环境安全与健康管理工作规定》；2002年版6．《火电施工质量检验及评定标准》；（焊接篇）7．《扭剪型高强度螺栓施工规程》；1996年版８．《电力建设施工及验收技术规范》；（焊接篇）三施工顺序几方法1.桅杆安装1.1桅杆(φ351*13、L=25.4M)分三段(10M、6.4M、9M)运到现场进行组装;1.2将桅杆底座稳固在13.5米C列柱伸出的卡座上面找平加固;见图:用［16槽钢加固材料:［16槽钢20米φ426*10钢管φ426*1012米；钢板δ=2平方米1.3把桅杆组合好后，将滑轮组、钢丝绳穿好锁紧（滑轮组4×4钢丝绳φ17.5）。后背绳的固定:在B列11号柱，标高29.83米处打开墙洞缠绕钢丝绳翻至厂房顶部挂滑轮组。B列柱至A列柱之间拉一加固封绳固定在A列柱7米11号柱上，加强柱子的抗拉强度。厂房的顶部用道木和胶皮进行防护，以免破坏房顶。一切准备就绪后，用50吨汽车吊将桅杆吊装就位。卷扬机安装:将卷扬机固定在13.5米除氧间B列柱的位置,卷扬机距桅杆的距离不小于15米,(视具体位置而定)。2负荷试验2.1一切安装工作准备就绪后,对桅杆的使用性能进行动、静负荷试验。2.2静态试验为载荷的2倍,动态试验为载荷的1.1倍.2.3静态试验时进行10钟起吊高度不大于500mm;2.4动态试验时应仔细检查各受力部件是否受力均匀,有无卡涩、松动现象，制动性能是否良好，机械转动是否灵活。2.5动静试验完成后可以投入正常使用3钢架组合吊装：AZ3——Z4下部（左侧）组合，重量4095Kg。BZ3——Z4下部（右侧）组合，重量4095Kg。CZ3——Z4下部连梁、找正固定；DZ1——Z2下部（左侧）组合，，重量4095Kg。EZ1——Z2下部（左侧）组合，，重量4095KgFZ1——Z2下部连梁、找正固定；GZ3——Z4上中部（左侧）组合，重量9357KgHZ3——Z4上中部（右侧）组合，重量9357KgJZ3——Z4上中部连梁KZ1——Z2上中部（左侧）组合，重量9268KgLZ1——Z2上中部（右侧）组合，重量9268KgMZ1——Z2上中部（右侧）连梁。四质量预防、保证措施1.设备开箱后必须仔细检查，发现设备缺陷及早处理。2.对施工人员进行教育，增强施工责任心。3.钢架运输过程要仔细,防止设备损坏，做好成品保护。4.所有施工人员均需参加技术交底，熟悉施工工艺及施工工序。5.所有施工人员严格按图纸施工。6.焊接工程应严格按照《火电施工质量检验及评定标准》；（焊接篇）要求的执行。7.严格按照图纸施工、执行验收制度。五、安全技术措施A、特殊安全技术措施施工人员除严格执行各项有关规定外，应特别注意以下几点：1吊装前，要对高处作业人员进行体检，不适应登高作业者，应退出安装小组。2高处作业时要衣着灵便，不得穿硬底鞋、钉铁掌鞋和高跟鞋。高处作业要扎安全带，并注意根部的牢固性。3进入施工现场必须戴好安全帽。4登高作业应配带工具包，大工具应系保险绳，不得乱掷乱放，高强螺栓穿装要谨慎，以防高空落物。5单件、组件吊装前，要检查软爬梯的牢固性，需要搭设的脚手架要按集团公司安全设施标准化的有关标准搭设。6在吊装作业区，要拉好警戒绳和安全网，随着钢架的升高，每层钢架都必须拉一道安全网，因吊装而必须拆除的安全网，在吊装结束后要立即恢复好。7钢架上，施工人员通行的地方要铺设临时布道，临时布道不少于四块板，且两边必须搭设栏杆、挂上安全网；放高强螺栓和工具的地方搭设平台。8夜间施工要有充足的照明，施工现场不得用碘钨灯照明。9遇有六级及以上大风、雨雪和大雾天气，应停止高处作业和吊装作业。10钢架及组合件起吊、离地面100mm时，应...
