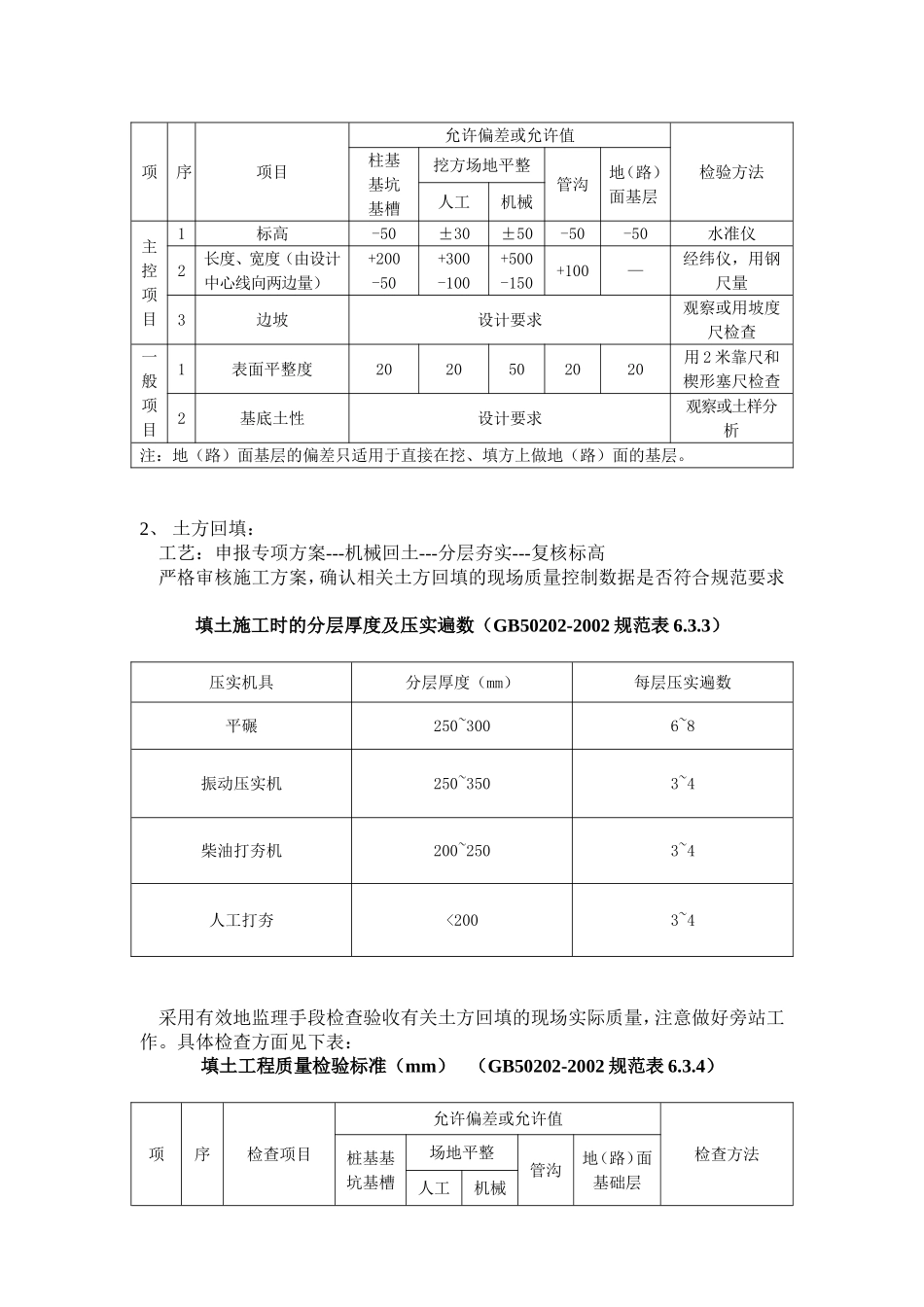

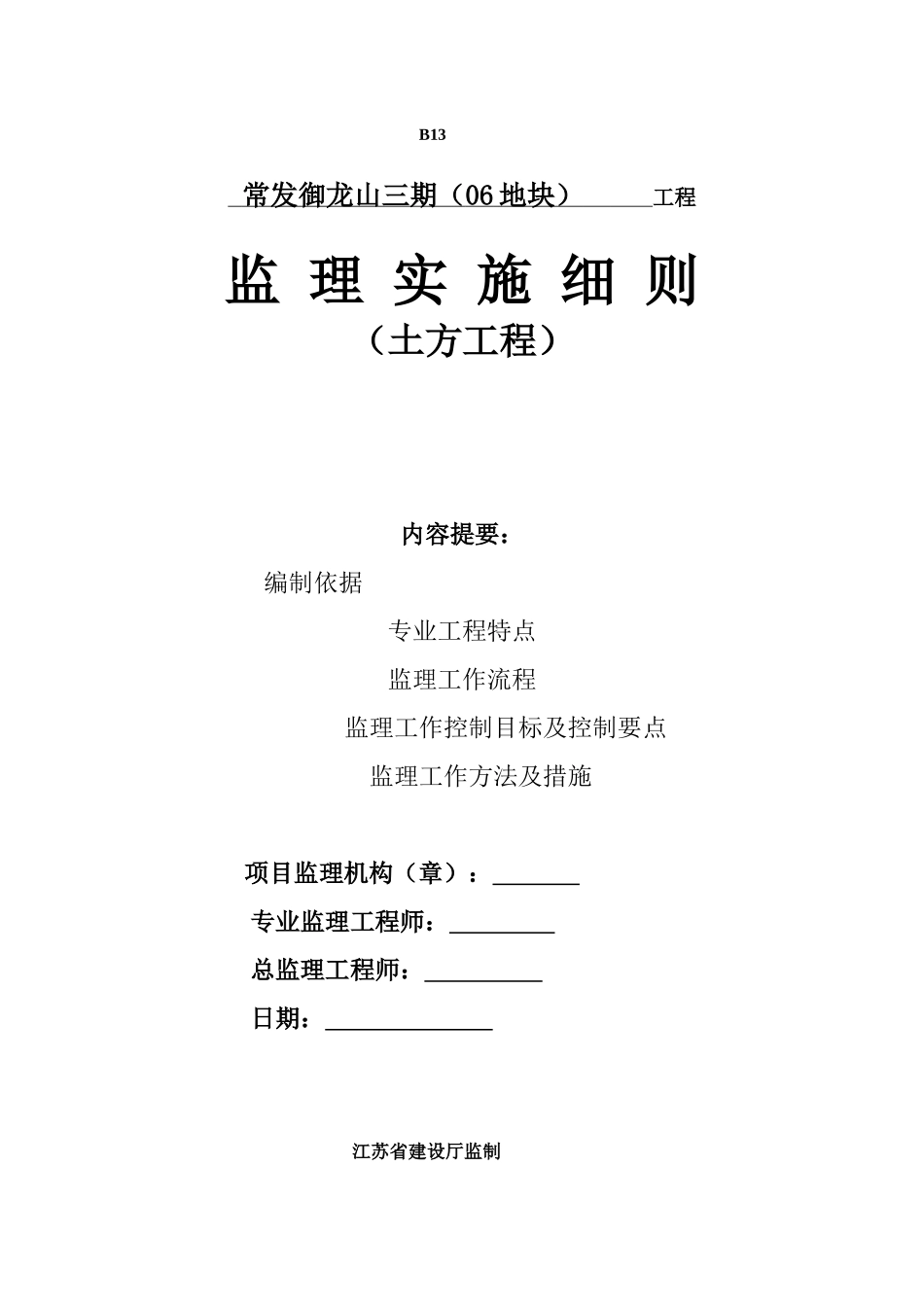

B13常发御龙山三期（06地块）工程监理实施细则（土方工程）内容提要：编制依据专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制土方工程监理细则根据设计图纸、相关规范、图集要求，制定本监理细则。一、编制依据1、常发御龙山(06)地块住宅项目设计图纸；2、建筑工程施工质量验收统一标准GB50300-2001；3、建筑地基基础工程质量验收规范GB50202-2002；4、施工合同；5、委托监理合同；6、常发御龙山(06)地块工程监理规划。二、监理目标确保土方工程施工符合设计及有关规范、图集的要求。三、监理工作的流程1、土方开挖：工艺：申报专项方案---场地原始标高测量---机械开挖---人工修补---复核基底标高严格审核施工方案，确认相关土方开挖的现场质量安全控制数据是否符合规范要求。临时性挖方边坡值（GB50202-2002规范表6.2.3）土的类别边坡值（高：宽）砂土（不包括细砂、粉砂）1：1.25～1：1.50一般性粘土坚硬1:0.75～1:1.00硬塑1:1.00～1:1.25软1:1.50或更缓碎石类土充填坚硬、硬塑粘性土1：0.50～1：1.00充填砂土1:1.00～1:1.50注：1设计有要求时，应符合设计标准。2如采用降水或其他加固措施，可不受本表限制，但应计算复核。3开挖深度，对软土不应超过4m，对硬土不应超过8m。采用有效地监理手段检查验收有关土方开挖的现场实际质量，具体检查方面见下表：土方开挖工程质量检验标准（mm）（GB50202-2002规范表6.2.4）项序项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100—经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2米靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。2、土方回填：工艺：申报专项方案---机械回土---分层夯实---复核标高严格审核施工方案，确认相关土方回填的现场质量控制数据是否符合规范要求填土施工时的分层厚度及压实遍数（GB50202-2002规范表6.3.3）压实机具分层厚度（mm）每层压实遍数平碾250~3006~8振动压实机250~3503~4柴油打夯机200~2503~4人工打夯<2003~4采用有效地监理手段检查验收有关土方回填的现场实际质量，注意做好旁站工作。具体检查方面见下表：填土工程质量检验标准（mm）（GB50202-2002规范表6.3.4）项序检查项目允许偏差或允许值检查方法桩基基坑基槽场地平整管沟地（路）面基础层人工机械主控项目1标高-50±30±50-50-50水准仪2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪四、监理工作控制目标及控制要点土方工程质量预控内容1、组织现场勘查，掌握熟悉图纸（1）了解现场地形、地貌、水文、地质、地下埋设物、地上障碍物和临近建筑；（2）了解水、电供应、市政排水管网和运输道路情况；（3）核算土石方工程量；2、审定施工方案及土石方调配计划的合理性；（1）土石方作业方式（2）场地排水施工区域应做临时排水系统。临时排水系统应与原排水系统相适应，应尽量与永久性排水设施相配合，但应注意在使用中不得因淤泥沉积等降低永久性排水设施效率。排水系统，如设计无要求时，场地应向排水沟方向作成不小于2‰的坡度，临时排水沟的纵向坡度一般不小于3‰（平坦地区不应小于1‰）。临时排水沟的横断面应根据当地气象资料，按施工期内最大流量确定；边坡坡度应根据土质和沟深确定，一般为1：0.7~1：1.5。临时排水口的位置和出水口应选择合理，出水口应远离建筑物或构筑物，应设置在低洼地点，保证排水畅通。3、检查施工区域“三通一平”的情况基础施工前应对施工区域进行全面清理，对于妨碍施工的已有建筑物和构筑物、道路、沟渠、管线、坟墓、树干等进行妥善处理。包括拆除、拆迁或改建迁移等清理措施。对于施工机械进入现场所经过的道路、桥梁和卸车设施应事先做好加...
