解决低压台变终端安装的难题(OK)VIP免费

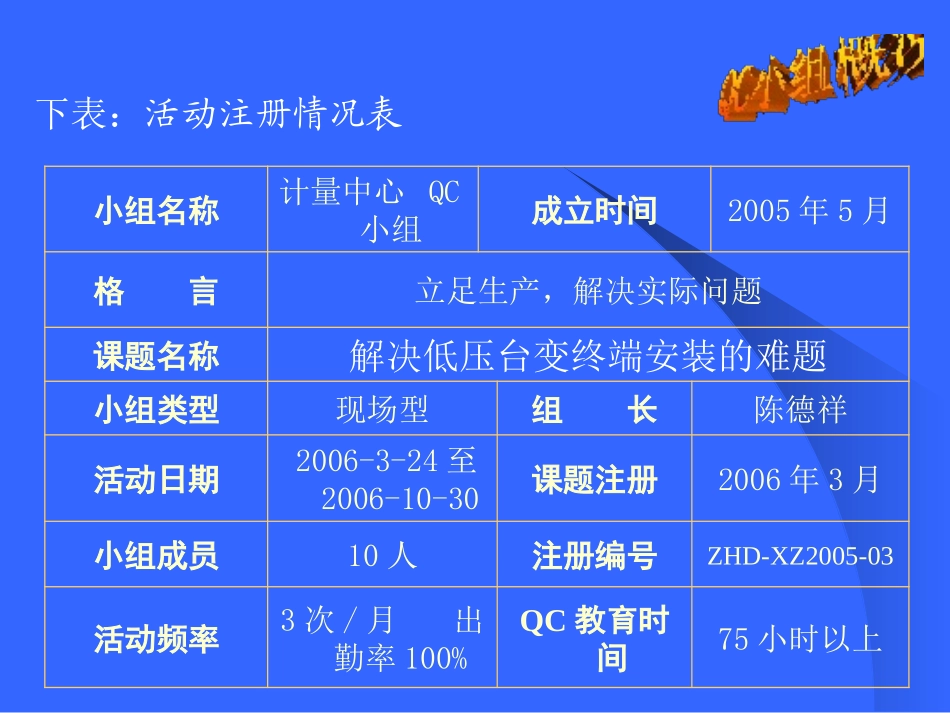

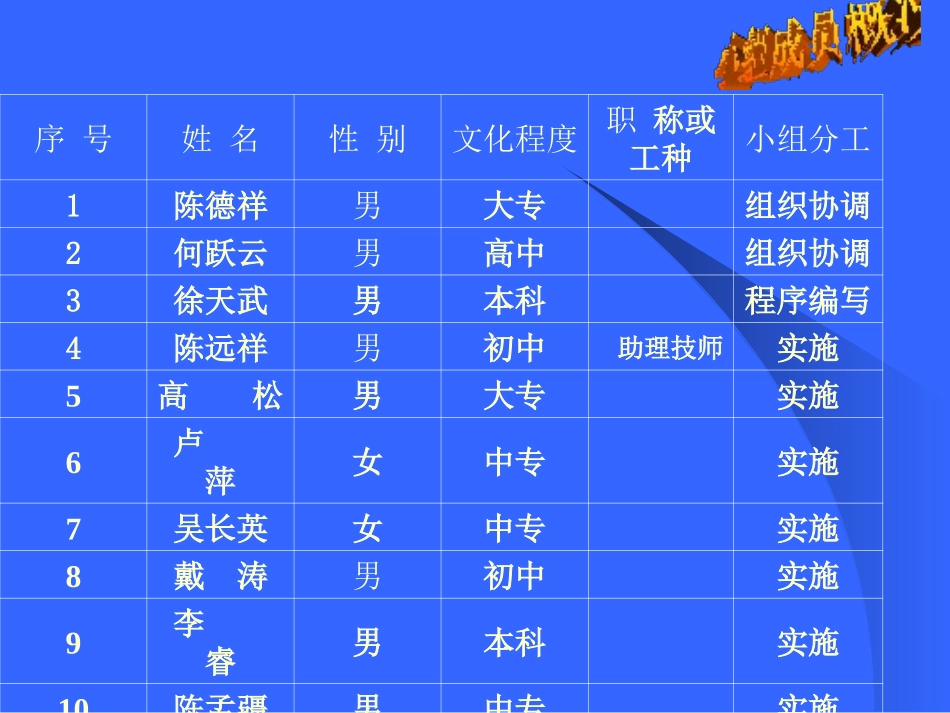

昭通供电局电力营销部计量中心QC小组下表：活动注册情况表小组名称计量中心QC小组成立时间2005年5月格言立足生产，解决实际问题课题名称解决低压台变终端安装的难题小组类型现场型组长陈德祥活动日期2006-3-24至2006-10-30课题注册2006年3月小组成员10人注册编号ZHD-XZ2005-03活动频率3次/月出勤率100%QC教育时间75小时以上序号姓名性别文化程度职称或工种小组分工1陈德祥男大专组织协调2何跃云男高中组织协调3徐天武男本科程序编写4陈远祥男初中助理技师实施5高松男大专实施6卢萍女中专实施7吴长英女中专实施8戴涛男初中实施9李睿男本科实施10陈孟疆男中专实施选题理由用电现场服务与管理系统是昭通供电局新引进的系统,为建设好用电现场服务与管理系统，根据《云南电网公司用电现场服务与管理系统建设与运行管理规定》的通知要求，需在低压用户台变上安装用电现场管理终端，共计有32户满足安装需求。之前我局低压台变上安装的计费电能表都是三只单相电能表，这种单相电能表没有RS485数据通信功能，无法与用电现场管理终端进行数据通信。就箱安装终端有一定的难度，因此我们对其展开了改装工作。解决低压台变终端安装的难题时间步骤3月4月5月6月7月8月9月10月题目选定现状调查目标设定可行性分析原因分析要因确认对策措施实施情况效果检查巩固措施总结体会今后打算PDCA小组严格依照PDCA循环制订了活动计划推进表，并展开现状调查。接线柱头与单相表距离太近，过负荷时接线柱头发热把表烧坏或击穿，存在安全隐患。单相电能表没有RS485接口，不具备数据通信功能，无法与用电现场管理终端一起使用。电流互感器现在的安装位置影响了用电现场管理终端的安装。把用户台变上安装的三只单相电能计费表更换为一只三相四线多功能表，并与一只用电现场管理终端进行数据通信，严格按照安装要求把多功能电能表、管理终端安装到空间有限的低压计量箱内，采取积极有效的措施避免接线柱头的发热把表计烧坏或击穿。左表数据均由左表数据均由各个对象的安各个对象的安装尺寸所得，装尺寸所得，根据所示数据根据所示数据可以把电流互可以把电流互感器、三相四感器、三相四线多功能表、线多功能表、用电现场管理用电现场管理终端等安装到终端等安装到低压计量箱内，低压计量箱内，并且满足《电并且满足《电能计量技术管能计量技术管理规程》的要理规程》的要求。求。结论：我们完全有信心、有能力我们完全有信心、有能力实现该目标实现该目标!!用电现场管理终端低压台变计量箱单相电能表三相四线多功能电能表不能实现数据通信能进行数据通信体积较小易安装体积大，技术要求高，较难安装关联图：单相电能表没有数据通信功能，须将单相电能表计量箱改造成为多功能电能表与终端可实现数据通信的计量箱，就箱改造有一定的困难，并且要消除以前台变低压计量箱存在的安全隐患。要因对策措施地点负责人单相电能表不能与终端进行通信用三相四线多功能表代替单相电能表把低压计量箱内的三只单相电能表拆除，用一只三相四线多功能表代替。计量中心高松用电现场管理终端、三相四线多功能表安装到低压计量箱内较困难。把终端、多功能表、电流互感器等安装到低压台变计量箱内1.把安装多功能电能表、终端用的垫板和抬片装好计量中心陈德祥徐天武2.把接好线的电流互感器移装在低压计量箱内的底部3.把多功能电能表装好并接线4.把终端装好并接线5.消除之前低压台变计量箱存在的安全隐患拆回不能满足终端安装要求的低压台变计量箱拆除单相电能表、互感器及接线，变为空箱在空箱内安装一块垫板和一条抬片，以便电能表和终端的安装把接好线的电流互感器装在计量箱的底部位置实施流程图：把用电现场管理终端安装在垫板上并与抬片固定好，接好终端线把三相四线多功能表安装在垫板上与抬片固定好并接上线，连接好RS485数据线在多功能表和终端的顶部安装绝缘板，可作绝缘和隔热之用根据前面的改装方法，制作所需的32台低压台变终端管理箱实施流程图：QCQC活动很好的解决了低压台变终端的安装问活动很好的解决了低压台变终端的安装问题，到目前为止这种低压计量装置运行正常。题，到目前为止这种低压计量装置运行正常。消除了安全...
