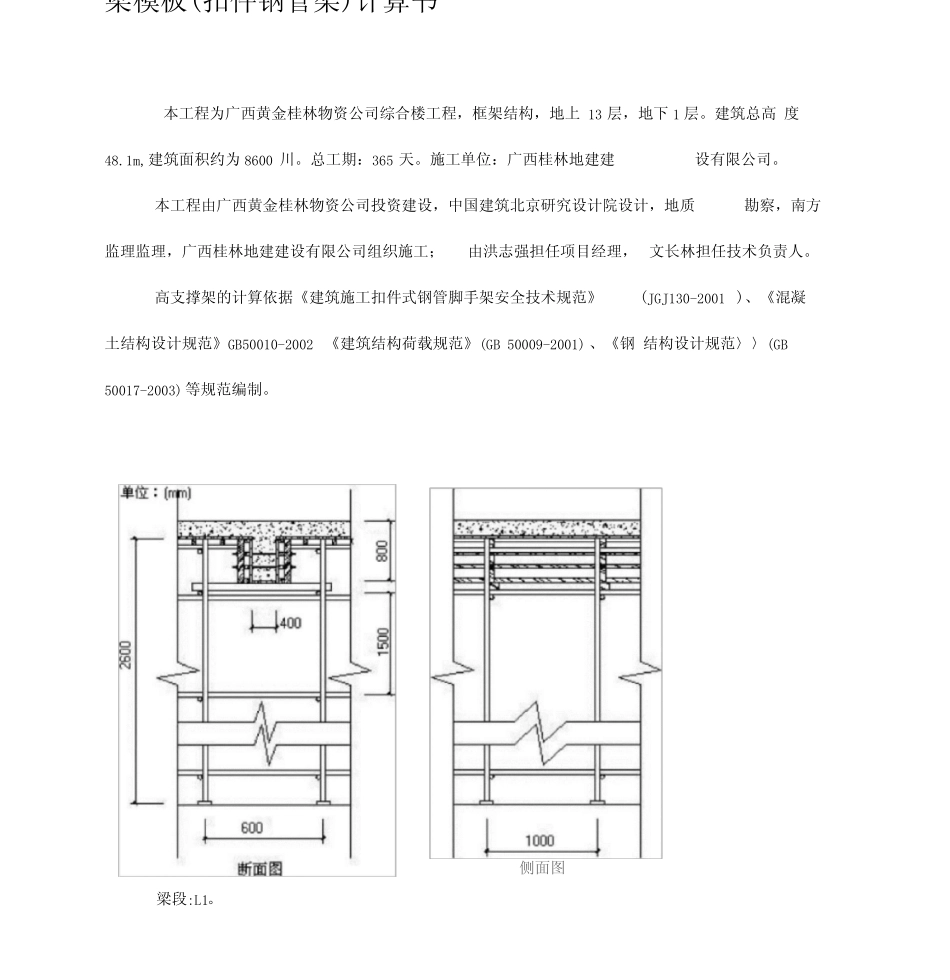

梁模板(扣件钢管架)计算书本工程为广西黄金桂林物资公司综合楼工程，框架结构，地上13层，地下1层。建筑总高度48.1m,建筑面积约为8600川。总工期：365天。施工单位：广西桂林地建建设有限公司。本工程由广西黄金桂林物资公司投资建设，中国建筑北京研究设计院设计，地质勘察，南方监理监理，广西桂林地建建设有限公司组织施工；由洪志强担任项目经理，文长林担任技术负责人。高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土结构设计规范》GB50010-2002《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范〉〉(GB50017-2003)等规范编制。梁段:L1。侧面图方木支撑平行千集截面、参数信息1.模板支撑及构造参数梁截面宽度B(m):0.40;梁截面高度D(m):0.80;混凝土板厚度(mm):180.00;立杆沿梁跨度方向间距La(m):1.00;立杆上端伸出至棋板支撑点长度a(m):0.10;立杆步距h(m):1.50;板底承里立杆横向间距或排距Lb(m):1.00;梁支撑架搭设高度H(m):2.60;梁两侧立柱间距(m):0.60；承里架支设：无承里立杆，方木支撑平行梁截面；采用的钢管类型为①48X3.5扣件连接方式：单扣件，考虑扣件质虽及保养情况，取扣件抗滑承载力折减系数:0.80;2.荷载参数棋板白里(kN/m2):0.35;钢筋白里(kN/m3):1.50;施工均布荷载标准值(kN/m2):2.5;新浇混凝土侧压力标准值(kN/m2):18.0;倾倒混凝土侧压力(kN/m2):2.0;振捣混凝土荷载标准值(kN/m2):2.0;3.材料参数木材品种：马尾松；木材弹性模虽E(N/mm2)：10000.0;木材抗弯强度设计值fm(N/mm2):13.0;木材抗剪强度设计值fv(N/mm2):1.5;面板类型：胶合面板；面板弹性模虽E(N/mm2):9500.0;面板抗弯强度设计值fm(N/mm2):13.0;4.梁底模板参数梁底方木截面宽度b(mm):50.0;梁底方木截面高度h(mm):100.0;梁底棋板支撑的间距(mm):300.0;面板厚度(mm):18.0;5.梁侧模板参数主楞间距(mm):300;次楞根数:3;主楞竖向支撑点数虽为：3;支撑点竖向间距为：100mm100mm穿梁螺栓水平间距（mm）:300;穿梁螺栓直径（mm）:M12主楞龙骨材料：木楞，，宽度80mm高度100mm主楞合并根数：2；次楞龙骨材料：木楞，宽度60mm高度80mm二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。F=0.22/J炖西F=yH其中丫--混凝土的里力密度，取24.000kN/m3；t--新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/（T+15）计算，得5.714h;T--混凝土的入棋温度，取20.000C;V--混凝土的浇筑速度，取1.500m/h;H--混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m;BI--外加剂影响修正系数，取1.200;迅混凝土坍落度影响修正系数，取1.150。根据以上两个公式计算的新浇筑混凝土对棋板的最大侧压力F;分别计算得50.994kN/m2、18.000kN/nf，取较小值18.000kN/nf作为本工程计算荷载。三、梁侧模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。次楞（内龙骨）的根数为3根。面板按照均布荷载作用下的两跨连续梁计算。面板计算简图（单位：mm）1.强度计算跨中弯矩计算公式如下：M.（7=——-
