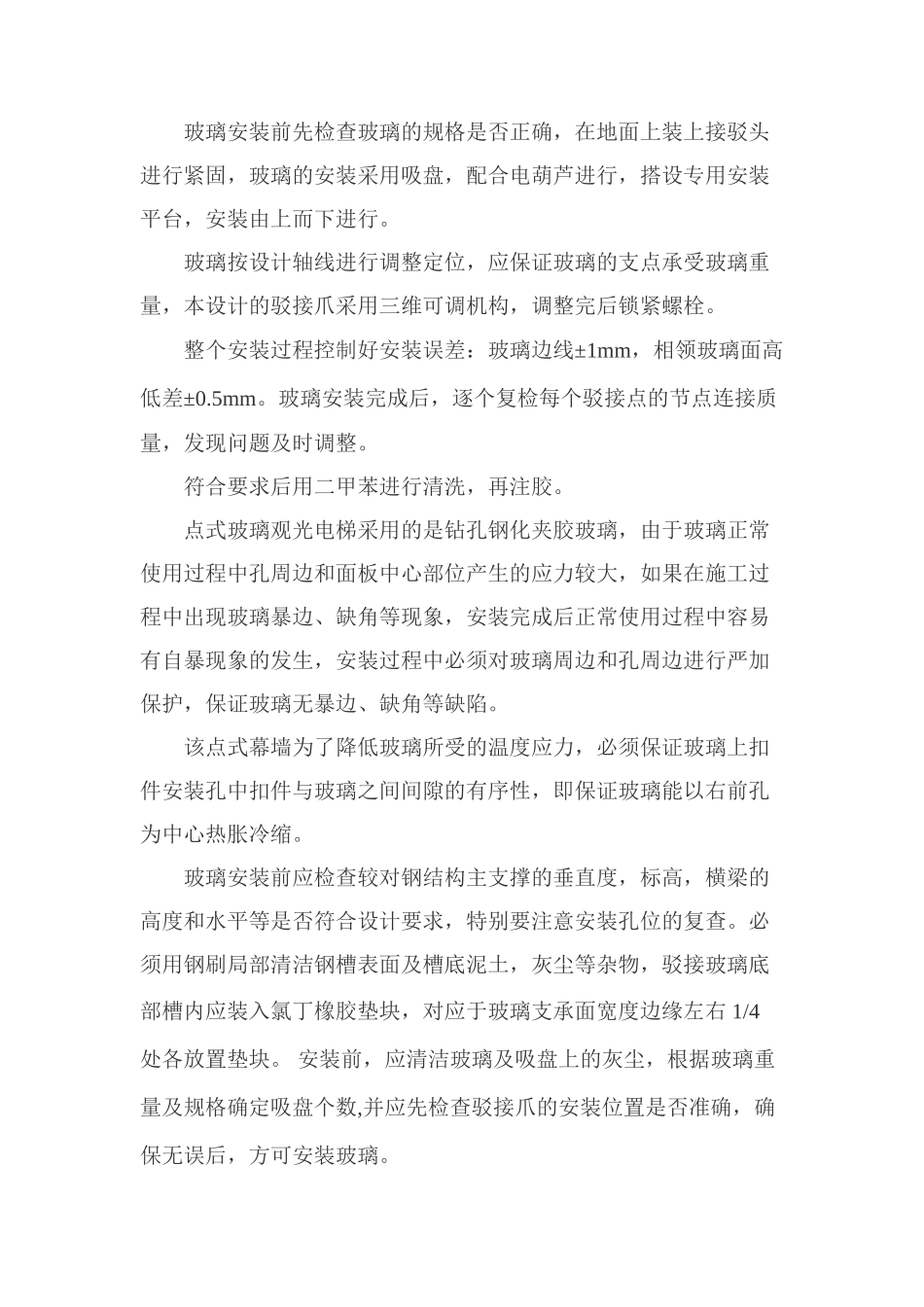

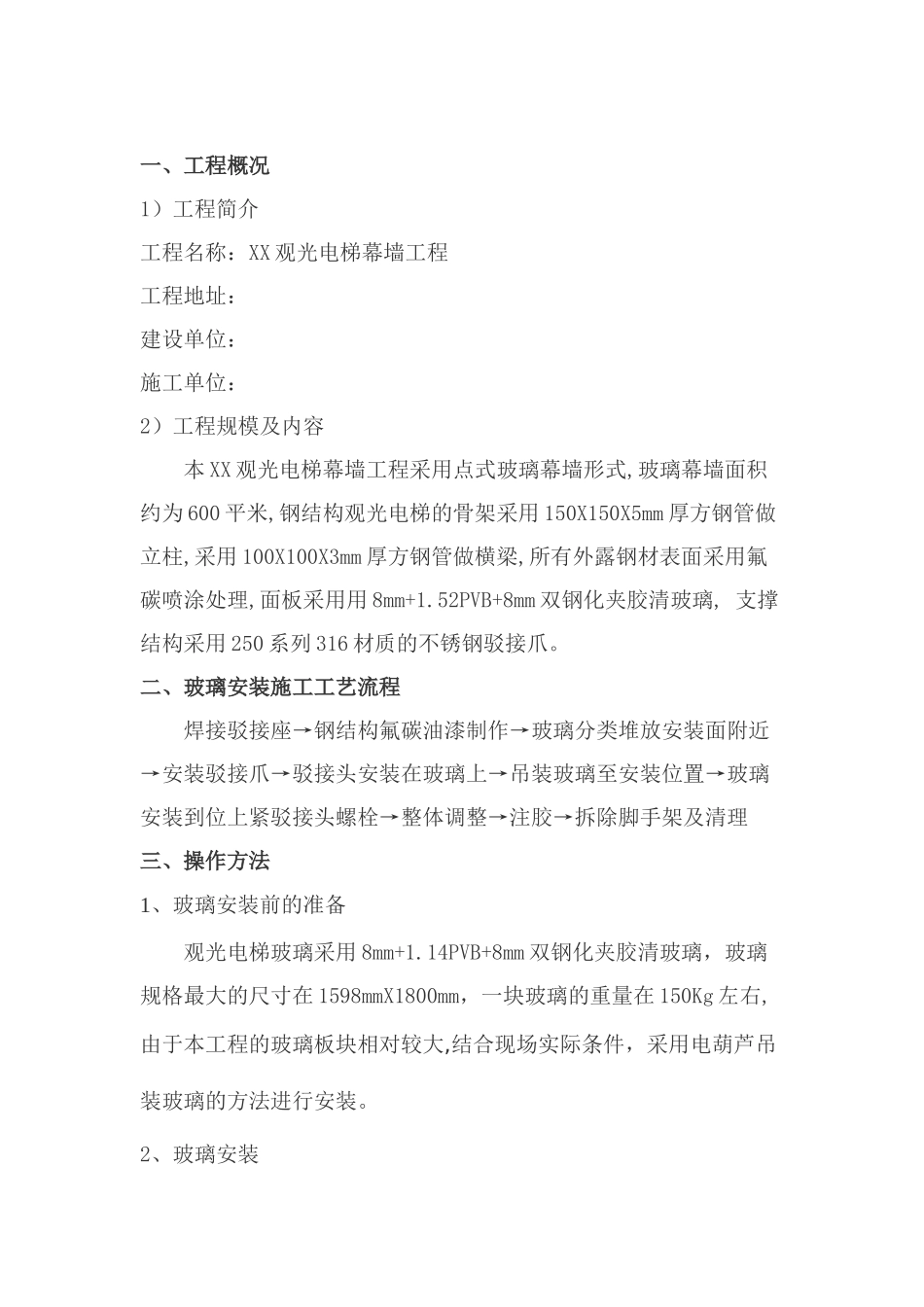

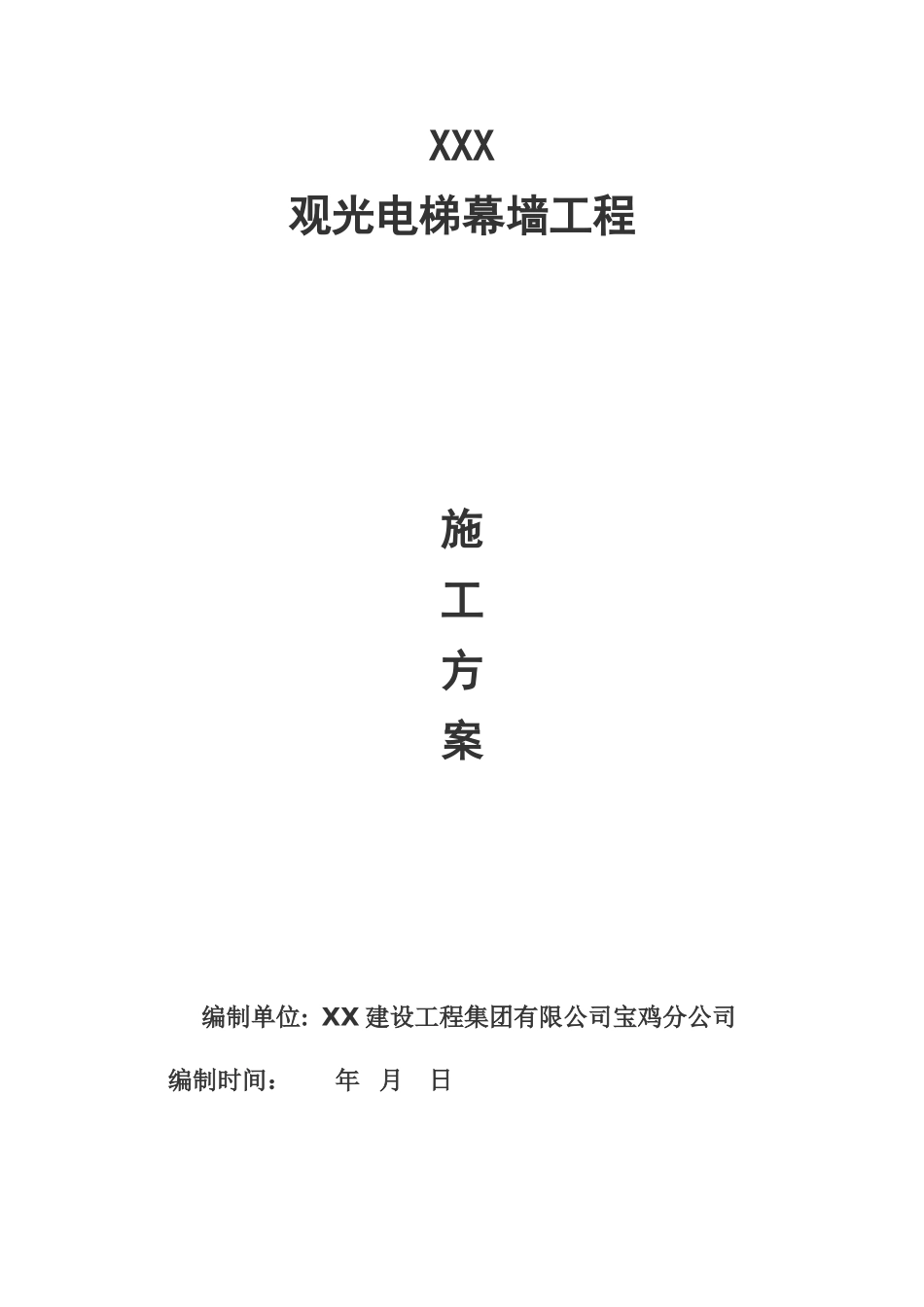

XXX观光电梯幕墙工程施工方案编制单位:XX建设工程集团有限公司宝鸡分公司编制时间：年月日一、工程概况1）工程简介工程名称：XX观光电梯幕墙工程工程地址：建设单位：施工单位：2）工程规模及内容本XX观光电梯幕墙工程采用点式玻璃幕墙形式,玻璃幕墙面积约为600平米,钢结构观光电梯的骨架采用150X150X5mm厚方钢管做立柱,采用100X100X3mm厚方钢管做横梁,所有外露钢材表面采用氟碳喷涂处理,面板采用用8mm+1.52PVB+8mm双钢化夹胶清玻璃,支撑结构采用250系列316材质的不锈钢驳接爪。二、玻璃安装施工工艺流程焊接驳接座→钢结构氟碳油漆制作→玻璃分类堆放安装面附近→安装驳接爪→驳接头安装在玻璃上→吊装玻璃至安装位置→玻璃安装到位上紧驳接头螺栓→整体调整→注胶→拆除脚手架及清理三、操作方法1、玻璃安装前的准备观光电梯玻璃采用8mm+1.14PVB+8mm双钢化夹胶清玻璃，玻璃规格最大的尺寸在1598mmX1800mm，一块玻璃的重量在150Kg左右,由于本工程的玻璃板块相对较大,结合现场实际条件，采用电葫芦吊装玻璃的方法进行安装。2、玻璃安装玻璃安装前先检查玻璃的规格是否正确，在地面上装上接驳头进行紧固，玻璃的安装采用吸盘，配合电葫芦进行，搭设专用安装平台，安装由上而下进行。玻璃按设计轴线进行调整定位，应保证玻璃的支点承受玻璃重量，本设计的驳接爪采用三维可调机构，调整完后锁紧螺栓。整个安装过程控制好安装误差：玻璃边线±1mm，相领玻璃面高低差±0.5mm。玻璃安装完成后，逐个复检每个驳接点的节点连接质量，发现问题及时调整。符合要求后用二甲苯进行清洗，再注胶。点式玻璃观光电梯采用的是钻孔钢化夹胶玻璃，由于玻璃正常使用过程中孔周边和面板中心部位产生的应力较大，如果在施工过程中出现玻璃暴边、缺角等现象，安装完成后正常使用过程中容易有自暴现象的发生，安装过程中必须对玻璃周边和孔周边进行严加保护，保证玻璃无暴边、缺角等缺陷。该点式幕墙为了降低玻璃所受的温度应力，必须保证玻璃上扣件安装孔中扣件与玻璃之间间隙的有序性，即保证玻璃能以右前孔为中心热胀冷缩。玻璃安装前应检查较对钢结构主支撑的垂直度，标高，横梁的高度和水平等是否符合设计要求，特别要注意安装孔位的复查。必须用钢刷局部清洁钢槽表面及槽底泥土，灰尘等杂物，驳接玻璃底部槽内应装入氯丁橡胶垫块，对应于玻璃支承面宽度边缘左右1/4处各放置垫块。安装前，应清洁玻璃及吸盘上的灰尘，根据玻璃重量及规格确定吸盘个数,并应先检查驳接爪的安装位置是否准确，确保无误后，方可安装玻璃。现场安装玻璃时，应先将驳接爪与玻璃在安装平台上装配好，然后再与驳接爪进行安装。为确保驳接爪处的气密性和为密性，必须使用扭矩扳手，根据驳接系统的具体规格确定扭矩大小，按标准安装玻璃时，应始终保持悬挂在上部的两个驳接头上。现场初装后，应调整玻璃上下左右的位置，保证玻璃水平偏差在允许范围内。玻璃全部调整好后，应进行整体立面平整度的检查，确认无误后，才能进行打胶。3、玻璃打胶：a.打胶前应用工业乙醇和干净的毛巾擦净玻璃及钢槽打胶的部位；b.驳接玻璃底部与结构之间预留净高8-12的打胶厚度；c.打胶前，在需打胶的部位粘贴保护胶纸，注意胶纸与胶缝要平直；d.打胶时要持续均匀，操作顺序一般是：先打横向缝后打竖向缝；竖向胶缝宜自上而下进行，胶注满后，检查里面是否有气泡，空心，断缝，夹杂，若有应及时处理；e.隔日打胶时，胶缝连接处应清理打好的胶头，切除前次打胶的胶尾，以保证两次打胶的连接紧密；f.玻璃胶修饰好后，应迅速将粘贴在玻璃上有胶带纸撕掉，玻璃胶固化后，应清洁内外玻璃，做好防护标志。g.清洁交验安装完成一单元后，及时清洗干净，并切实做好成品的保护及报验工作。4、其它的安装：主要是零星内容，在施工过程中损坏安装材料不能随大部分同步完成的部位。此部分施工视情况而定，安装工艺要求参照前述相关内容。四、安全及成品保护措施1、施工人员在搬运玻璃时需注意玻璃成品保护工作，因玻璃为异型尤其注意边角以防止破碎。2、因玻璃规格尺寸较大,施工人员在作业时应注意人身安全，在外则人员需系好安全带。3、施工人员在脚手架上及构架...
