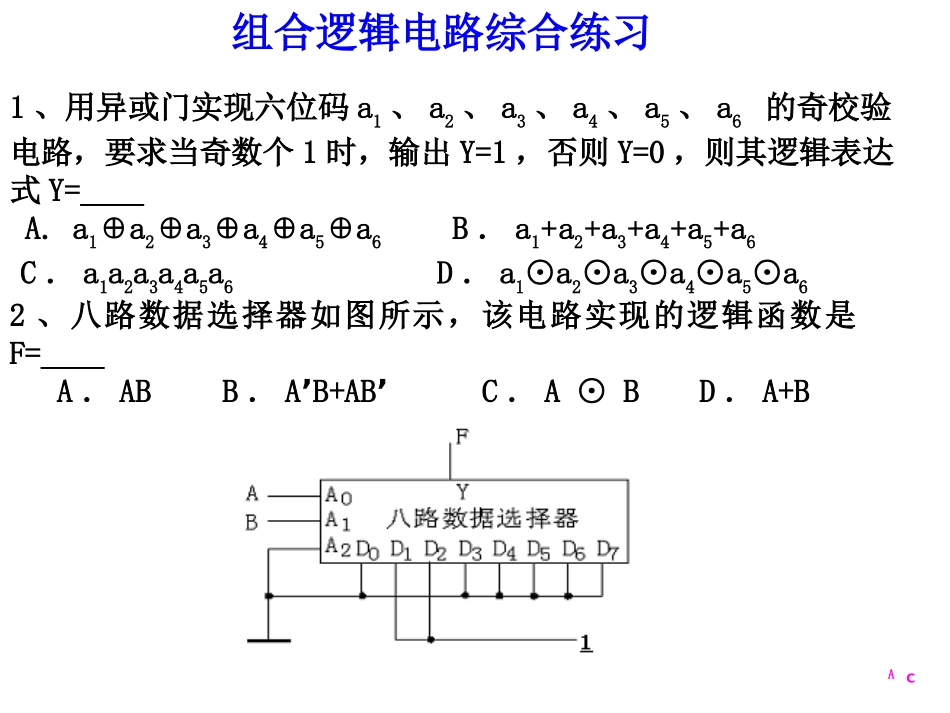

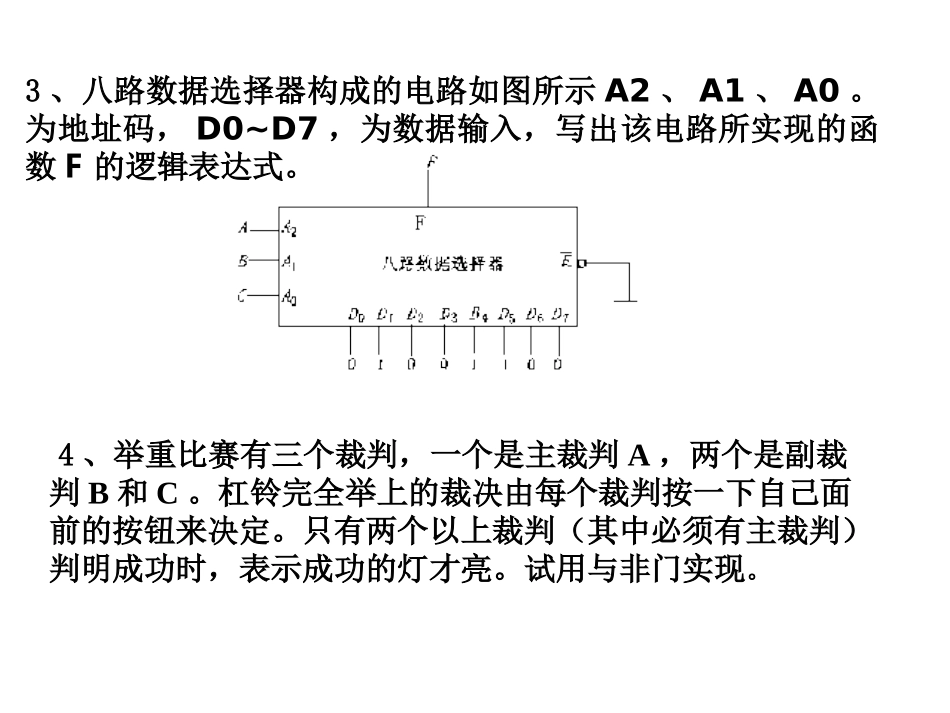

组合逻辑电路综合练习组合逻辑电路综合练习1、用异或门实现六位码a1、a2、a3、a4、a5、a6的奇校验电路，要求当奇数个1时，输出Y=1，否则Y=0，则其逻辑表达式Y=____A.a1⊕a2⊕a3⊕a4⊕a5⊕a6B．a1+a2+a3+a4+a5+a6C．a1a2a3a4a5a6D．a1⊙a2⊙a3⊙a4⊙a5⊙a6A2、八路数据选择器如图所示，该电路实现的逻辑函数是F=____A．ABB．A’B+AB’C．A⊙BD．A+BC3、八路数据选择器构成的电路如图所示A2、A1、A0。为地址码，D0~D7，为数据输入，写出该电路所实现的函数F的逻辑表达式。4、举重比赛有三个裁判，一个是主裁判A，两个是副裁判B和C。杠铃完全举上的裁决由每个裁判按一下自己面前的按钮来决定。只有两个以上裁判（其中必须有主裁判）判明成功时，表示成功的灯才亮。试用与非门实现。5、如图所示是一个用四位加法器构成的代码变换电路，若输入信号E3、E2、E1、E0为余3BCD码，说明输出端S3、S2、S1、S0是什么代码。6、电路如下图所示，分析电路功能。功能分析：A、B中只要有一个是0且C、D不相等时输出为17、已知某组合电路的输入A，B，C，D及输出F的波形如图所示，写出F对输入A，B，C，D的最简逻辑表达式。F正=AC+CD+BCF负=(A+C)(C+D)(B+C)8、a1、a2、a3、a4、a5是五个开关，设它们闭合时为逻辑1，断开时为逻辑0，电灯F=1时表示灯亮，F=0时表示灯灭。若在五个不同的地方控制同一个电灯的灭亮，逻辑函数F的表达式是_____。A．a1a2a3a4a5B．a1+a2+a3+a4+a5C．a1⊕a2⊕a3⊕a4⊕a5D．a1⊙a2⊙a3⊙a4⊙a5C,D9、一个优先排队电路，其优先顺序为：①A=1时，不论B，C，D为何值，W灯亮，其余灯不亮；②A=0，B=1时，不论C，D为何值，X灯亮，其余灯不亮；③A=B=0，C=1时，不论D为何值，Y灯亮，其余灯不亮；④A=B=C=0，D=1时，Z灯亮，其余灯不亮；⑤A=B=C=D=0时，所有灯均不亮。请用以下二类器件设计该优先排队电路：(1)使用非门、与门，画出逻辑电路图。10、分析图所示电路的逻辑功能。11、A、B、C、D、E、F六名学生中选拔若干名去留学，人选的配备要求如下：①A、B二人中至少去1人；②A、D不能一起去；③A、E、F三人中要派两人去；④B、C两人中都去或都不去；⑤C、D两人只能也必须去1人；⑥若D不去，则E也不去。请问：应选哪几名学生?A、B、C、F12、试为某水坝设计一个水位报警控制器，设水位高度用四位二进制数提供。当水位上升到8米时，白指示灯开始亮；当水位上升到10米时，黄指示灯开始亮：当水位上升到12米时，红指示灯开始亮，其它灯灭；水位不可能上升到14米。试用或非门设计此报警器的控制电路。红灯F1=AB，黄灯F2=AC，白灯F3=AB，电路略。13、分析图中逻辑电路的逻辑功能，写出函数的表达式，并用最简线路实现它。U1AND2&U2&NAND2U31NOR2U4EOR2=1U51NOR2ABU6NOT1CU7NOT1FF=B⊕C14、某重要仓库，四位主管各有一片钥匙，四位保安各有一片钥匙，两组钥匙匹配时才能打开仓库的门，关系图如下：主管A主管B主管C主管D保安A保安B保安C保安D在哪些情况下，可以打开该仓库的门，
