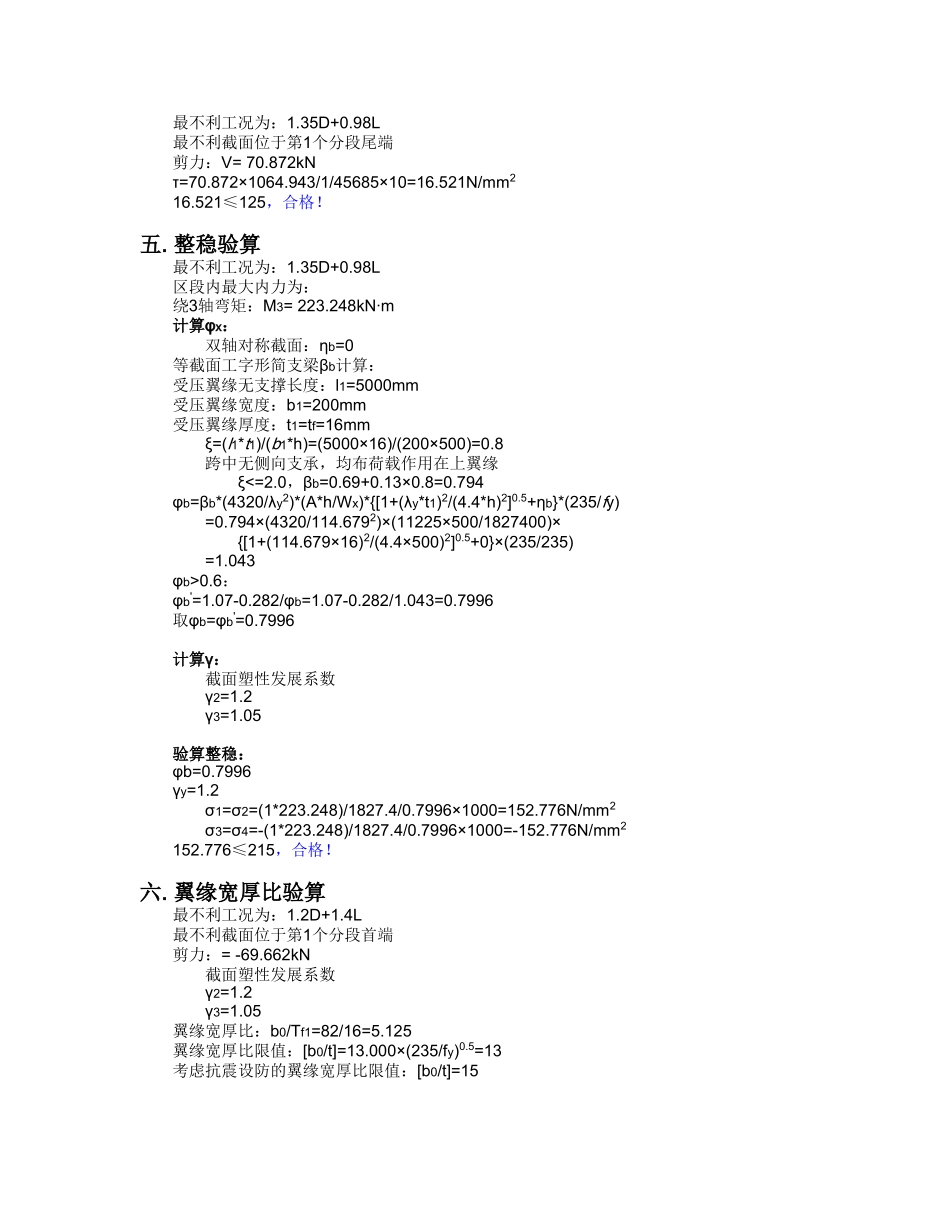

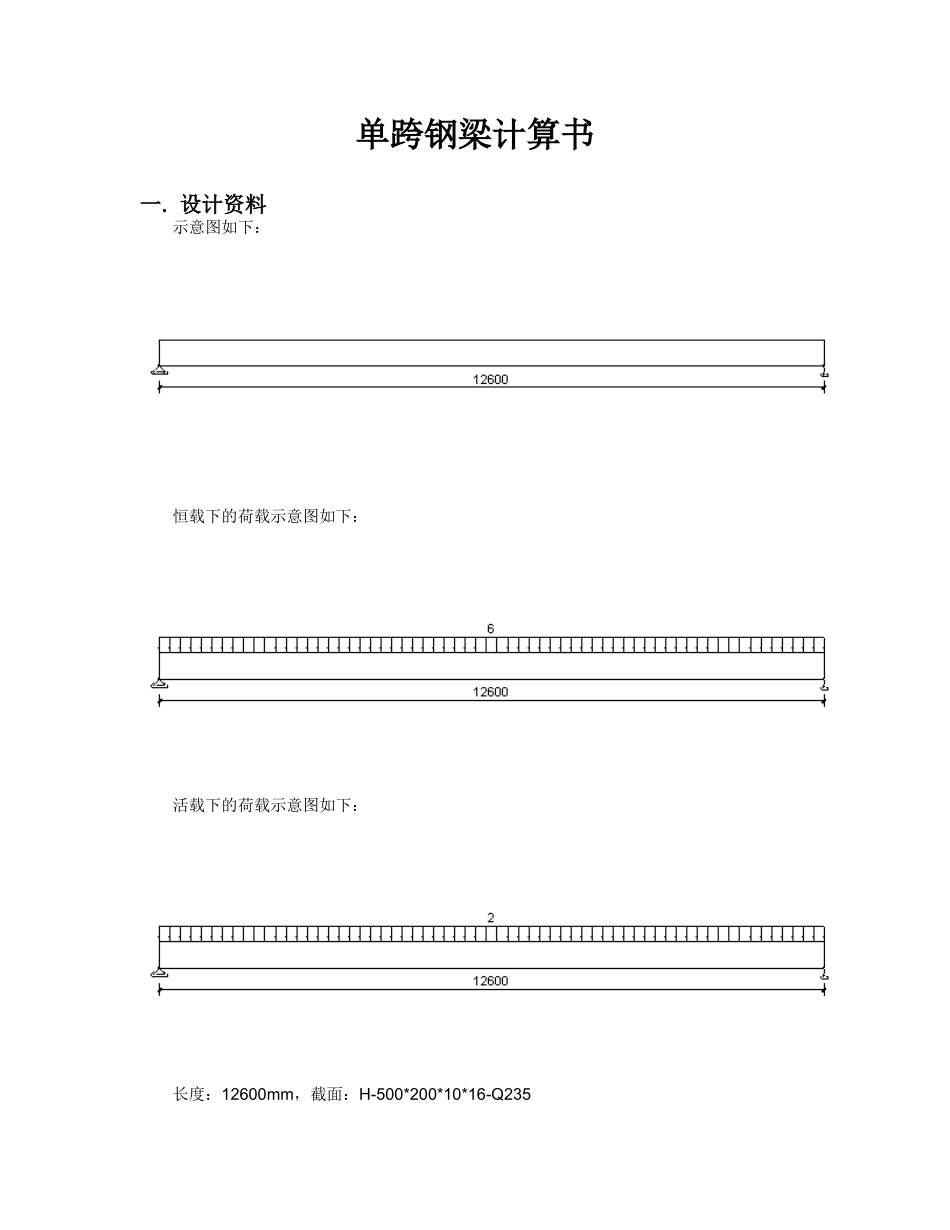

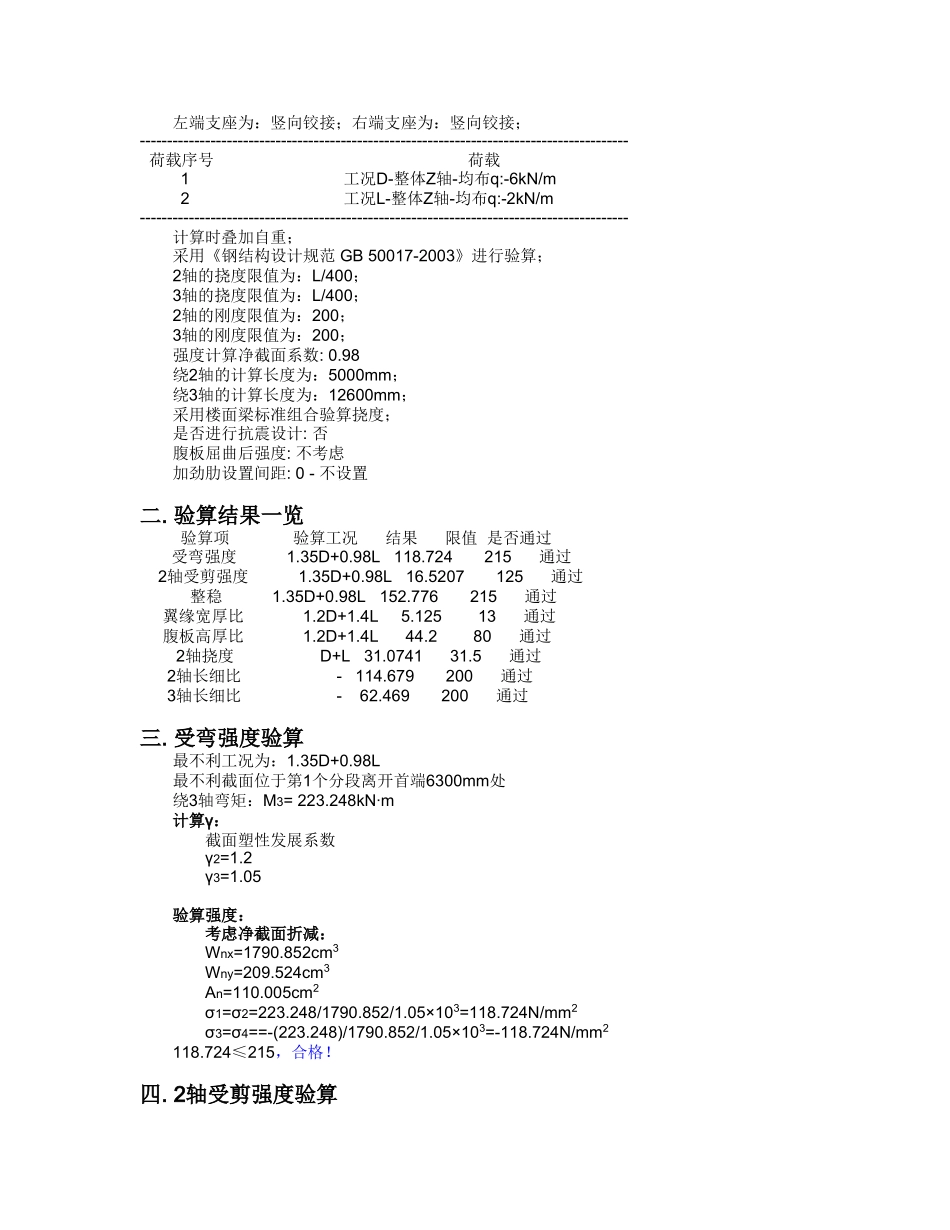

单跨钢梁计算书一.设计资料示意图如下：恒载下的荷载示意图如下：活载下的荷载示意图如下：长度：12600mm，截面：H-500*200*10*16-Q235左端支座为：竖向铰接；右端支座为：竖向铰接；------------------------------------------------------------------------------------------荷载序号荷载1工况D-整体Z轴-均布q:-6kN/m2工况L-整体Z轴-均布q:-2kN/m------------------------------------------------------------------------------------------计算时叠加自重；采用《钢结构设计规范GB50017-2003》进行验算；2轴的挠度限值为：L/400；3轴的挠度限值为：L/400；2轴的刚度限值为：200；3轴的刚度限值为：200；强度计算净截面系数:0.98绕2轴的计算长度为：5000mm；绕3轴的计算长度为：12600mm；采用楼面梁标准组合验算挠度；是否进行抗震设计:否腹板屈曲后强度:不考虑加劲肋设置间距:0-不设置二.验算结果一览验算项验算工况结果限值是否通过受弯强度1.35D+0.98L118.724215通过2轴受剪强度1.35D+0.98L16.5207125通过整稳1.35D+0.98L152.776215通过翼缘宽厚比1.2D+1.4L5.12513通过腹板高厚比1.2D+1.4L44.280通过2轴挠度D+L31.074131.5通过2轴长细比-114.679200通过3轴长细比-62.469200通过三.受弯强度验算最不利工况为：1.35D+0.98L最不利截面位于第1个分段离开首端6300mm处绕3轴弯矩：M3=223.248kN·m计算γ：截面塑性发展系数γ2=1.2γ3=1.05验算强度：考虑净截面折减：Wnx=1790.852cm3Wny=209.524cm3An=110.005cm2σ1=σ2=223.248/1790.852/1.05×103=118.724N/mm2σ3=σ4==-(223.248)/1790.852/1.05×103=-118.724N/mm2118.724≤215，合格！四.2轴受剪强度验算最不利工况为：1.35D+0.98L最不利截面位于第1个分段尾端剪力：V=70.872kNτ=70.872×1064.943/1/45685×10=16.521N/mm216.521≤125，合格！五.整稳验算最不利工况为：1.35D+0.98L区段内最大内力为：绕3轴弯矩：M3=223.248kN·m计算φx：双轴对称截面：ηb=0等截面工字形简支梁βb计算：受压翼缘无支撑长度：l1=5000mm受压翼缘宽度：b1=200mm受压翼缘厚度：t1=tf=16mmξ=(l1*t1)/(b1*h)=(5000×16)/(200×500)=0.8跨中无侧向支承，均布荷载作用在上翼缘ξ<=2.0，βb=0.69+0.13×0.8=0.794φb=βb*(4320/λy2)*(A*h/Wx)*{[1+(λy*t1)2/(4.4*h)2]0.5+ηb}*(235/fy)=0.794×(4320/114.6792)×(11225×500/1827400)×{[1+(114.679×16)2/(4.4×500)2]0.5+0}×(235/235)=1.043φb>0.6：φb'=1.07-0.282/φb=1.07-0.282/1.043=0.7996取φb=φb'=0.7996计算γ：截面塑性发展系数γ2=1.2γ3=1.05验算整稳：φb=0.7996γy=1.2σ1=σ2=(1*223.248)/1827.4/0.7996×1000=152.776N/mm2σ3=σ4=-(1*223.248)/1827.4/0.7996×1000=-152.776N/mm2152.776≤215，合格！六.翼缘宽厚比验算最不利工况为：1.2D+1.4L最不利截面位于第1个分段首端剪力：=-69.662kN截面塑性发展系数γ2=1.2γ3=1.05翼缘宽厚比：b0/Tf1=82/16=5.125翼缘宽厚比限值：[b0/t]=13.000×(235/fy)0.5=13考虑抗震设防的翼缘宽厚比限值：[b0/t]=155.125≤13，合格！七.腹板高厚比验算最不利工况为：1.2D+1.4L最不利截面位于第1个分段首端剪力：=-69.662kN截面塑性发展系数γ2=1.2γ3=1.05腹板计算高度：h0=442mm腹板高厚比：h0/Tw=442/10=44.2腹板高厚比限值：[h0/t]=8044.2≤80，合格！八.2轴挠度验算最不利工况为：D+L最不利截面位于第1个分段离开首端6300mm处挠度为：31.074mm31.074≤31.5，合格！九.2轴长细比验算2轴长细比为：5000/43.6=114.679114.679≤200，合格！十.3轴长细比验算3轴长细比为：12600/201.7=62.46962.469≤200，合格！
