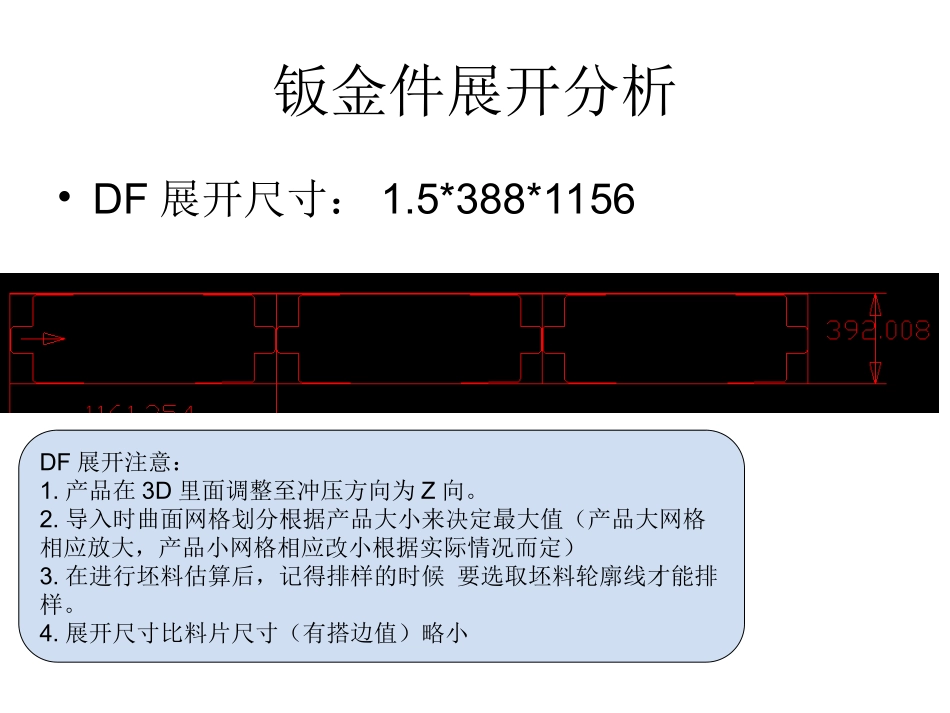

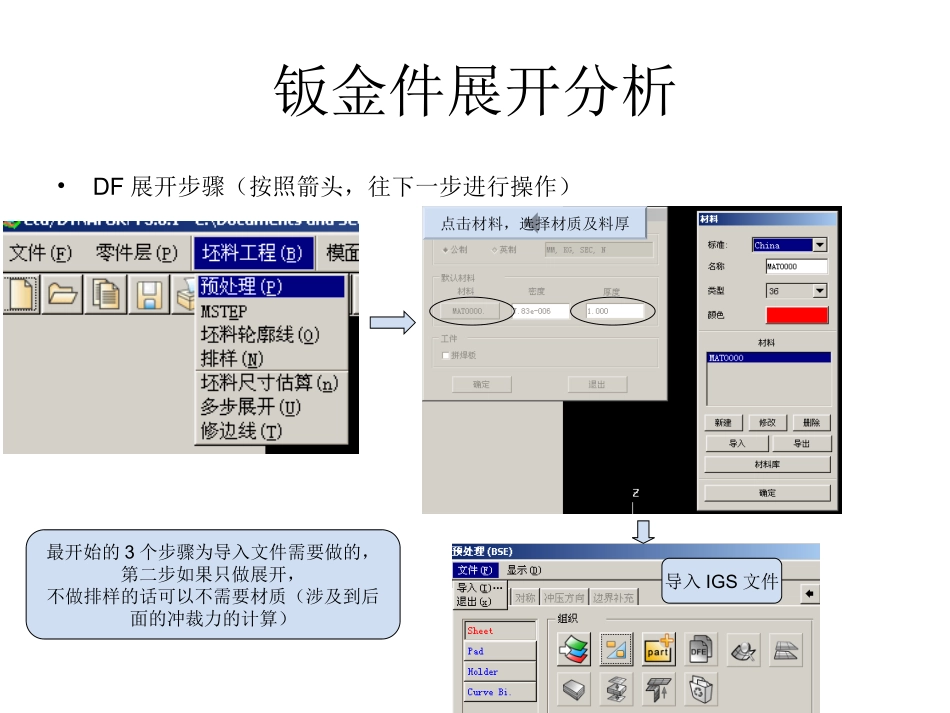

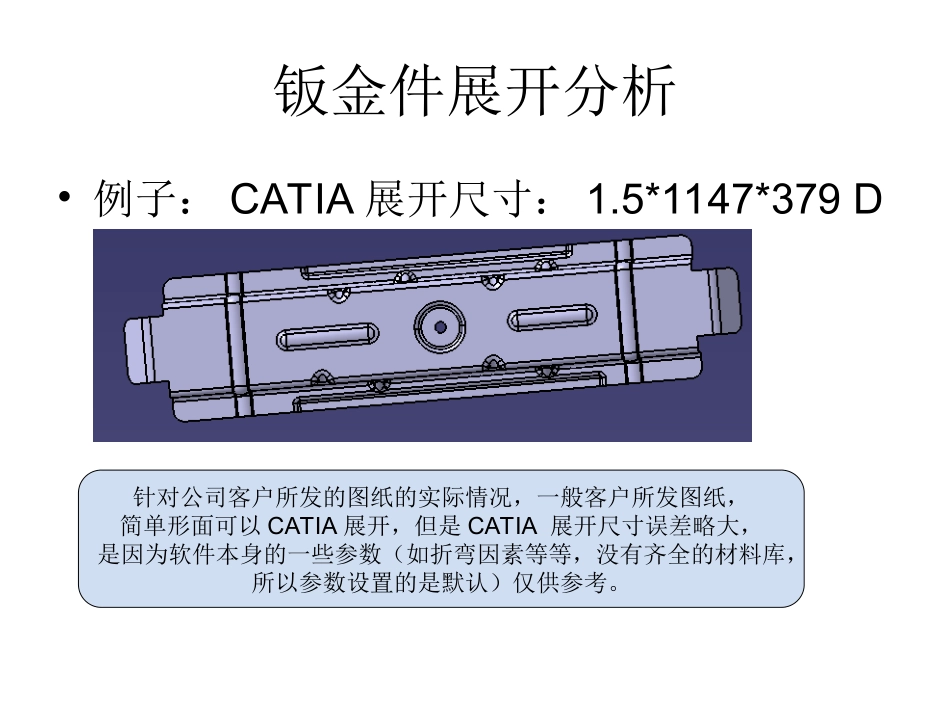

钣金件展开分析•例子：CATIA展开尺寸：1.5*1147*379DC04针对公司客户所发的图纸的实际情况，一般客户所发图纸，简单形面可以CATIA展开，但是CATIA展开尺寸误差略大，是因为软件本身的一些参数（如折弯因素等等，没有齐全的材料库，所以参数设置的是默认）仅供参考。钣金件展开分析•DF展开尺寸：1.5*388*1156DF展开注意：1.产品在3D里面调整至冲压方向为Z向。2.导入时曲面网格划分根据产品大小来决定最大值（产品大网格相应放大，产品小网格相应改小根据实际情况而定）3.在进行坯料估算后，记得排样的时候要选取坯料轮廓线才能排样。4.展开尺寸比料片尺寸（有搭边值）略小钣金件展开分析•DF展开步骤（按照箭头，往下一步进行操作）点击材料，选择材质及料厚导入IGS文件最开始的3个步骤为导入文件需要做的，第二步如果只做展开，不做排样的话可以不需要材质（涉及到后面的冲裁力的计算）钣金件展开分析进行网格划分最大尺寸设定：根据产品大小，最大尺寸随之变化，本例产品较大，网格划分最大尺寸为100钣金件展开分析得到坯料轮廓钣金件展开分析定义坯料轮廓线，点击附图绿色的坯料轮廓线钣金件展开分析排样方式选择搭边值设定排样方式及搭边值设定好之后，点击应用，即可得到材料排样。钣金件展开分析•AF展开尺寸：1.5*388*1154DC04AF展开注意：1.产品在3D里面调整至冲压方向为Z向。2.附图为展开尺寸无搭边值，排样时候记得约束。钣金件展开分析选择新建文件名为英文钣金件展开分析选择IGS文件存放的位置钣金件展开分析此处点击应用，得到所需的产品轮廓线钣金件展开分析点击开始，即可得到最小展开尺寸，后续的设置与DF类似。钣金件成形分析•AF增量法简单分析（就是模具凸凹模设置）：导入曲面后，记住此处一定要选择应用，这样可以得到后面所需产品轮廓选择过程生成器选择关联选取产品的轮廓，设置凸凹模钣金件成形分析•AF一步成形简单分析：导入曲面后，记住此处一定要选择应用，这样可以得到后面所需产品轮廓选择过程生成器
