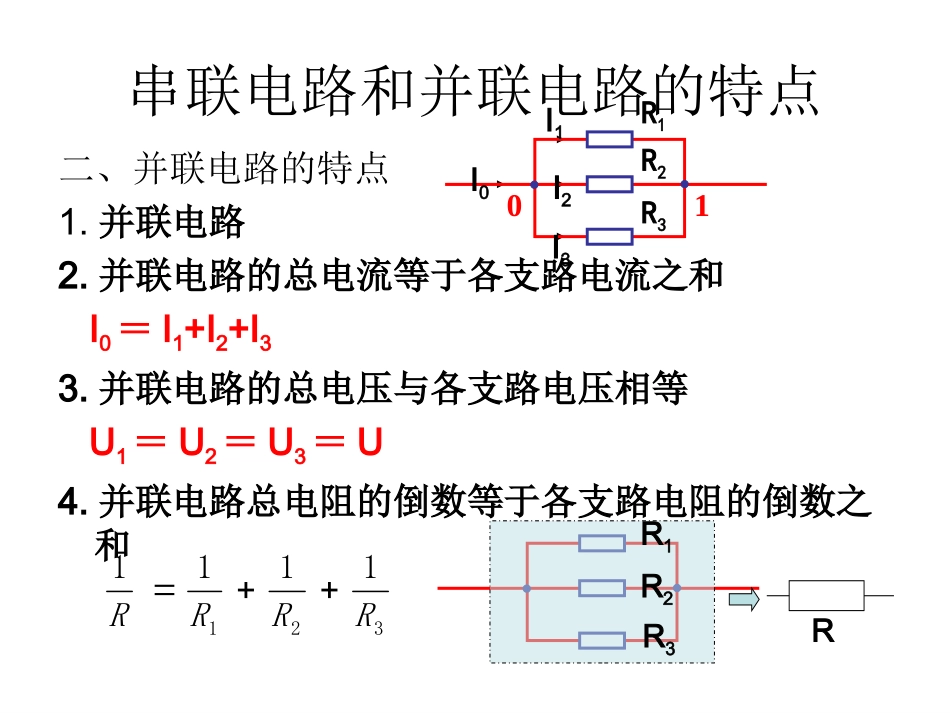

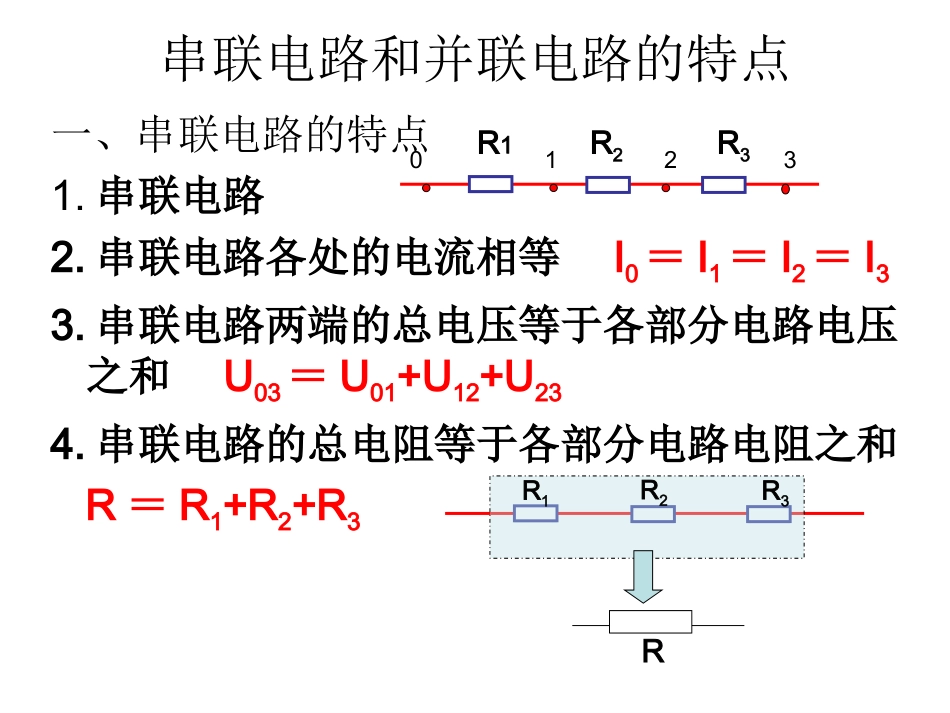

第四节串联电路和并联电路第一课时串联电路和并联电路的特点串联电路和并联电路的特点一、串联电路的特点1.串联电路2.串联电路各处的电流相等I0＝I1＝I2＝I33.串联电路两端的总电压等于各部分电路电压之和U03＝U01+U12+U234.串联电路的总电阻等于各部分电路电阻之和R＝R1+R2+R30123R1R2R3R1R2R3R串联电路和并联电路的特点二、并联电路的特点1.并联电路2.并联电路的总电流等于各支路电流之和I0＝I1+I2+I33.并联电路的总电压与各支路电压相等U1＝U2＝U3＝U4.并联电路总电阻的倒数等于各支路电阻的倒数之和3211111RRRRR1R2R310RR1R2R3I0I1I2I3串联电路和并联电路的特点三.电路电阻特点讨论：①几个相同的电阻并联，总电阻为一个电阻的几分之一②若不同的电阻并联,总电阻小于其中最小的电阻③若某一支路的电阻增大，则总电阻也随之增大④若并联的支路增多时，总电阻将减小⑤当一个大电阻与一个小电阻并联时，总电阻接近小电阻⑥混联电路中,某一电阻增大,总电阻也增大串联电路和并联电路的特点四.电路分析例题1：在如图所示的电路中，已知R1和R2，则电压之比U1/U＝——，在什么条件下，U1/U≈1？思考题：如图所示，在什么条件下，电压表的读数近似等于电阻R两端的电压？R1R2UU1U2IAVR串联电路和并联电路的特点四.电路分析例题2.在如图所示的电路中，已知R1和R2，则电流之比I1/I＝——，在什么条件下，I1/I≈1？思考题：如图所示，在什么条件下，电流表的读数近似等于通过电阻R的电流？UR2R1II1I2AVR串联电路和并联电路的特点四.电路分析例题3.如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为()A.4:2:1B.2:1:1C.3:2:1D.以上都不对R1R1R2abcdR2R3R3abcd40V100V40V20V50V100V25V25VAA串联电路和并联电路的特点四.电路分析例题4.如图所示R1=6Ω,R2=3ΩR3=4Ω,A、B两点电压UAB=12V,C1、C2的电容分别为2μF和1μF,则它们带电荷量分别为和.R1R2R3C2C2AB1.44X101.44X10-5-5CC4.8X104.8X10-6-6CC串联电路和并联电路的特点四.电路分析例题5.四个电阻R1、R2、R3、R4如图所示连接,若R1=R2=R3=R4=2Ω,且R1两端的电压为4V,求:(1)电路的总电阻.(2)电阻R2两端的电压R1R2abR3R4cdR1acbdR2R3R4第四节串联电路和并联电路第二课时电压表和电流表电压表和电流表一.认识表头1.实质：表头G就是一个小量程的电流表.同样遵从欧姆定律。表头与其他电阻的不同仅在于通过的它电流是可以从刻度盘上直接读出来的。0123mAG从电路的角度看，表头就是一个电阻电压表和电流表一.认识表头2.主要参数：3.作用：测量微小电流和电压4.电路符号：G①内阻:电流计内阻Rg②量程：满偏电流Ig③满偏电压UggggUIRG0123mA电压表和电流表二.思考与讨论：问题1.如图是内阻为100Ω的电流表G的刻度盘。当其指针指在如图所示的位置时，表头的两接线柱AB之间的电压是______.如何在这个刻度盘上标出相应的电压数据？0123mA00.10.20.3V电压表和电流表二.思考与讨论：问题2.如图是内阻为100Ω的电流表G的刻度盘。G与一阻值R＝900Ω的电阻串联。当其指针指在如图所示的位置时，电路两端CD之间的电压是______.想一想：虚线框相当于起到了什么表的作用？0123mA0123V它相当于一个电压表，可以测电压电压表和电流表三.电压表例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？IgRgRUgURUVUR串=2.97X103ΩRv=3.0KΩ电压表和电流表三.电压表1.结构：由表头和一个较大的电阻串联而成。2.电路：3.实质：一个可以直接读出其两端电压的电阻。4.特点：其总电阻一般很大，接入电路后，通过其支路的电流一般很小。VURgRRv电压表和电流表四.电流表例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？UIRgIgIRRAUIR并=0.050ΩRA=0.050Ω电压表和电流表四.电流表1.结构：由表头和一个较小的电阻并联而成。2.电路：3.实质：一个可以直接读出通过它的电流的电阻。4.特点：其总电阻一般很小，接入电路后，其两端的电压一般很小。AUIUIRg...
