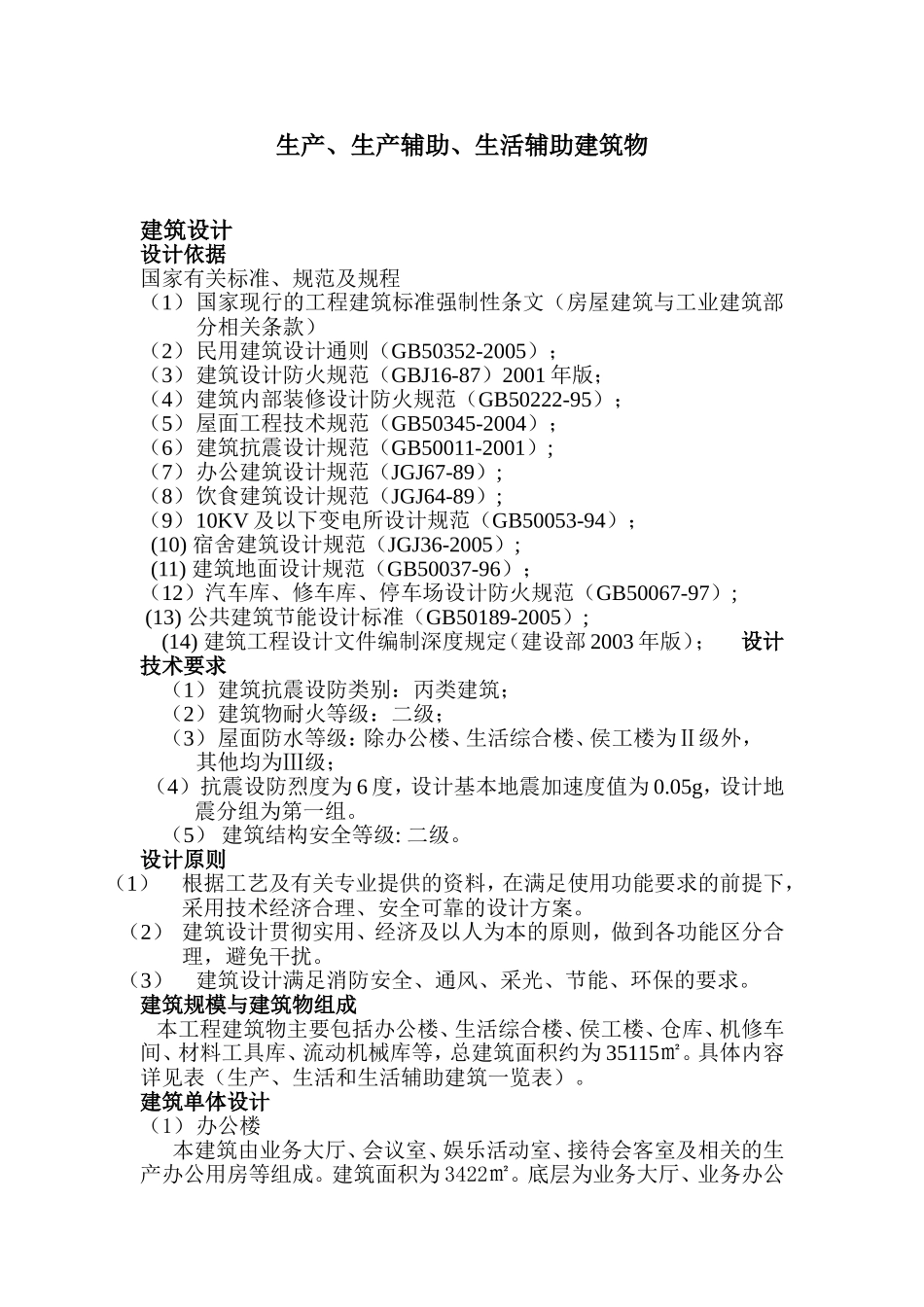

生产、生产辅助、生活辅助建筑物建筑设计设计依据国家有关标准、规范及规程（1）国家现行的工程建筑标准强制性条文（房屋建筑与工业建筑部分相关条款）（2）民用建筑设计通则（GB50352-2005）；（3）建筑设计防火规范（GBJ16-87）2001年版；（4）建筑内部装修设计防火规范（GB50222-95）；（5）屋面工程技术规范（GB50345-2004）；（6）建筑抗震设计规范（GB50011-2001）;（7）办公建筑设计规范（JGJ67-89）;（8）饮食建筑设计规范（JGJ64-89）;（9）10KV及以下变电所设计规范（GB50053-94）；(10)宿舍建筑设计规范（JGJ36-2005）;(11)建筑地面设计规范（GB50037-96）；（12）汽车库、修车库、停车场设计防火规范（GB50067-97）;(13)公共建筑节能设计标准（GB50189-2005）;(14)建筑工程设计文件编制深度规定（建设部2003年版）；设计技术要求（1）建筑抗震设防类别：丙类建筑；（2）建筑物耐火等级：二级；（3）屋面防水等级：除办公楼、生活综合楼、侯工楼为Ⅱ级外，其他均为Ⅲ级；（4）抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组。（5）建筑结构安全等级:二级。设计原则（1）根据工艺及有关专业提供的资料，在满足使用功能要求的前提下，采用技术经济合理、安全可靠的设计方案。（2）建筑设计贯彻实用、经济及以人为本的原则，做到各功能区分合理，避免干扰。（3）建筑设计满足消防安全、通风、采光、节能、环保的要求。建筑规模与建筑物组成本工程建筑物主要包括办公楼、生活综合楼、侯工楼、仓库、机修车间、材料工具库、流动机械库等，总建筑面积约为35115㎡。具体内容详见表（生产、生活和生活辅助建筑一览表）。建筑单体设计（1）办公楼本建筑由业务大厅、会议室、娱乐活动室、接待会客室及相关的生产办公用房等组成。建筑面积为3422㎡。底层为业务大厅、业务办公室；二、三、四层为各相关部门的生产办公室和接待会客室及娱乐活动室；五层为中央控制室；考虑到各部门功能需要，在一至四层均设有会议室。底层层高为4.5m，其余各层层高均为3.6m，建筑物总高度为21.40m。办公楼呈长方形布置，建筑主立面平行于规划疏港公路，该方向主要布置有大楼入口、业务大厅、会议室等用房。建筑物主体部分为四层局部五层；整个建筑造型呈对称布置，建筑高低错落，立面体块富于变化，既表现庄重严肃又具有轻快活泼的现代感。外墙采用高级涂料，外墙门窗为彩色铝合金玻璃。卫生间满贴内墙瓷砖，其余内墙全部采用白色乳胶漆。底层业务大厅采用镀锌轻钢龙骨纸面石膏板吊顶，其余各层天棚均采用轻钢龙骨矿棉板吊顶。所有地面均采用抛光玻化砖。为满足夏热冬暖地区公共建筑节能设计标准。办公楼屋面采用挤塑板保温，墙面采用聚苯板保温，外墙窗均采用彩色断热铝合金型材中空玻璃窗。办公楼为钢筋混凝土框架结构，建筑耐火等级为二级。办公楼内设一个直通室外的疏散楼梯间，疏散距离和出口数、走道宽度、防火分区的面积均满足《建筑设计防火规范》的相关要求。（2）生活综合楼生活综合楼为职工宿舍和公共食堂组成。职工宿舍为四层、食堂为二层。总建筑面积为2085㎡；其中宿舍为1615㎡、食堂为470㎡。职工宿舍每层各布置双人住房12间、一间活动室以及独立的洗衣、盥洗、厕所、浴室等用房，能满足96人同时入住的需要；公共食堂设计有厨房及餐厅，厨房内布置有精、粗加工、烹饪、蒸饭、备餐、冷藏、洗涮和储藏室，为满足两层供应需要特设升降机一部，一、二层餐厅布置餐桌共14张，可容纳112人同时用餐。本建筑为钢筋混凝土框架结构，职工宿舍每层层高3.0m,公共食堂层高4.2m。宿舍采用凸式外墙窗，以增强立面的立体感，宿舍设计为不上人屋面；食堂餐厅采用人造大理石地面，内墙及天棚刮腻子涂白色乳胶漆，做300mm踢脚线，地面1500mm以上贴釉面瓷砖墙裙。（3）侯工楼侯工楼为四层建筑，局部五层。层高3米，建筑总高度15.850米，建筑总长度32.4米，建筑总面积1632㎡。每层设有侯工室6间、值班室和储存室各一间、共享休息大厅一个。可以同时入住侯工人员48名。侯工楼平面成矩形布置，建筑主立面平行于规划疏港道路。该方向设有大门入口、休息大厅、公共走廊等。建筑外墙窗均...
