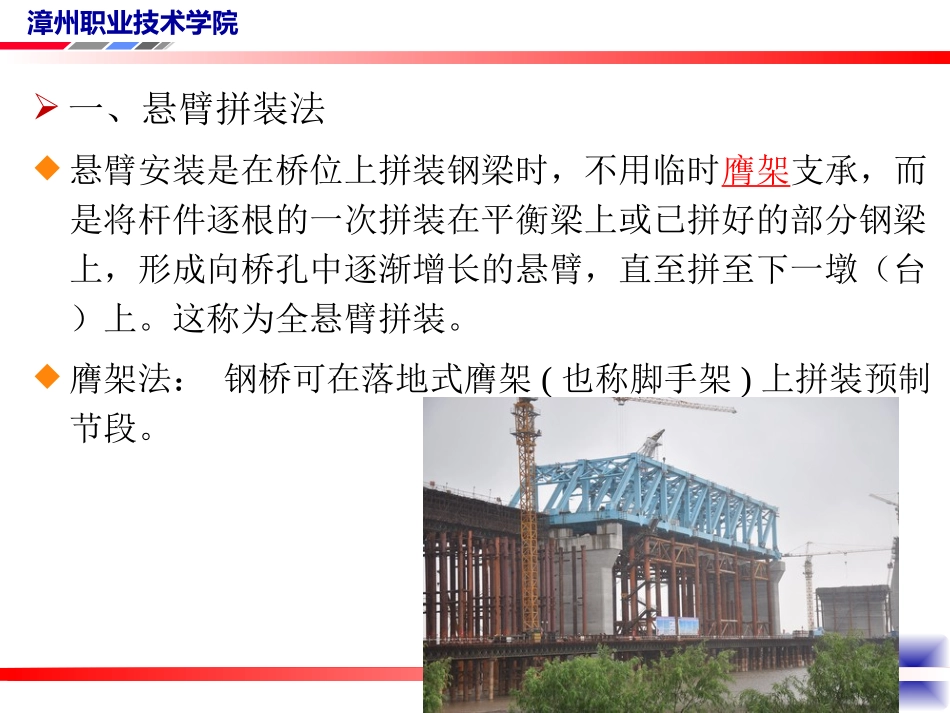

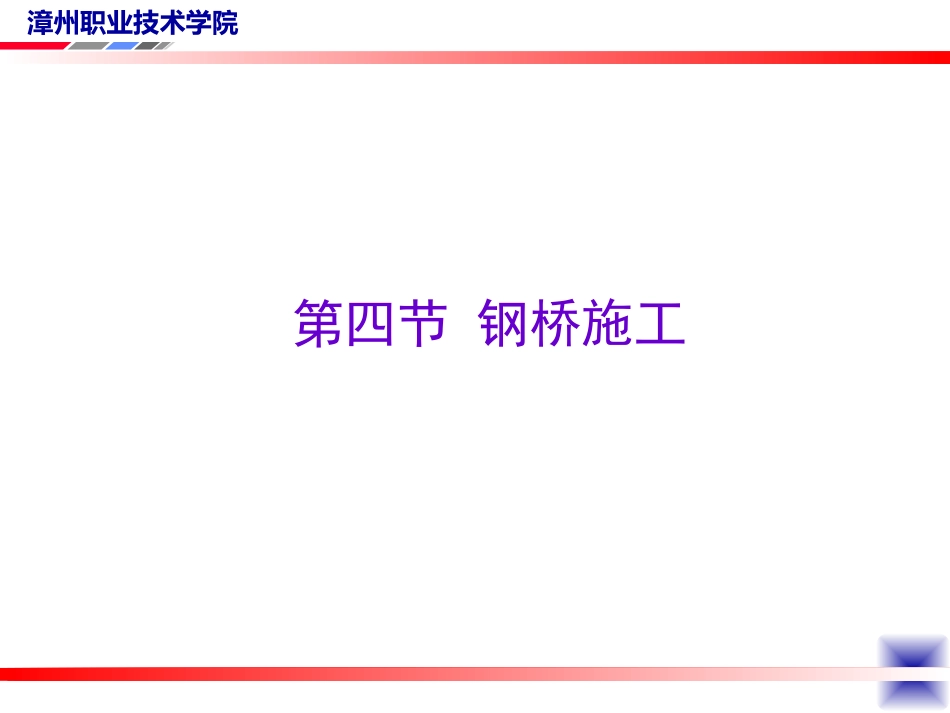

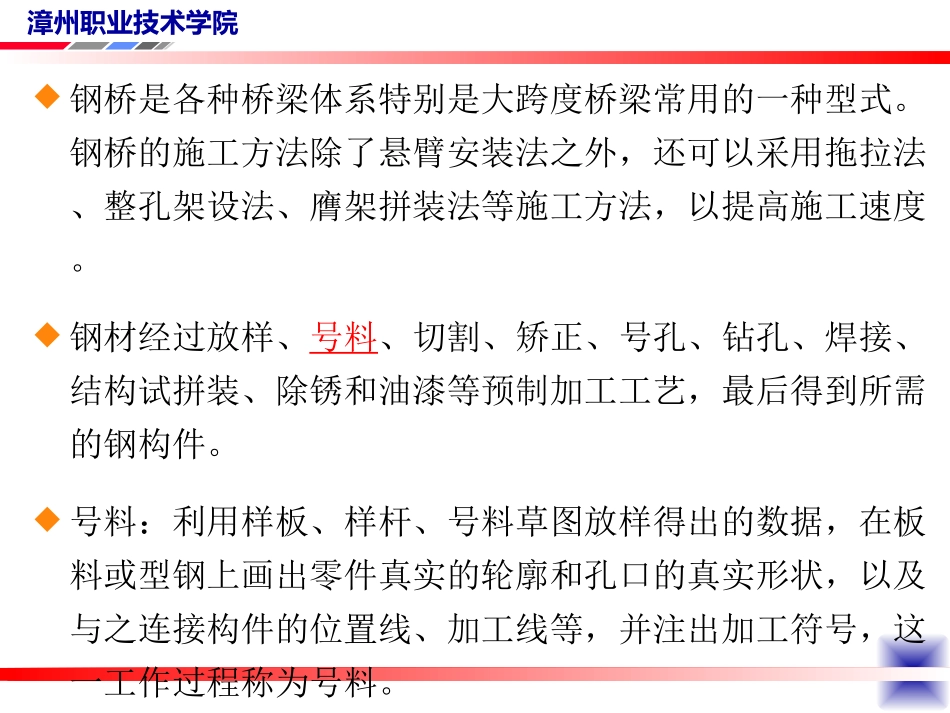

漳州职业技术学院第四节钢桥施工漳州职业技术学院钢桥是各种桥梁体系特别是大跨度桥梁常用的一种型式。钢桥的施工方法除了悬臂安装法之外，还可以采用拖拉法、整孔架设法、膺架拼装法等施工方法，以提高施工速度。钢材经过放样、号料、切割、矫正、号孔、钻孔、焊接、结构试拼装、除锈和油漆等预制加工工艺，最后得到所需的钢构件。号料：利用样板、样杆、号料草图放样得出的数据，在板料或型钢上画出零件真实的轮廓和孔口的真实形状，以及与之连接构件的位置线、加工线等，并注出加工符号，这一工作过程称为号料。漳州职业技术学院一、悬臂拼装法悬臂安装是在桥位上拼装钢梁时，不用临时膺架支承，而是将杆件逐根的一次拼装在平衡梁上或已拼好的部分钢梁上，形成向桥孔中逐渐增长的悬臂，直至拼至下一墩（台）上。这称为全悬臂拼装。膺架法：钢桥可在落地式膺架(也称脚手架)上拼装预制节段。漳州职业技术学院若在桥孔中设置一个活一个以上临时支承进行悬臂拼装时称为半悬臂拼装。用悬臂法安装多孔钢梁时，第一孔钢梁多用半悬臂法进行安装。钢梁在悬臂安装过程中，值得注意的关键问题是：①降低钢梁的安装应力；②伸臂端挠度的控制；③减少悬臂孔的施工荷载；④保证钢梁拼装时的稳定性。悬臂安装钢梁的施工顺序为：杆件预拼、钢梁杆件拼装、高强度螺栓施工、安装临时支承布置、钢梁纵移、钢梁横移。漳州职业技术学院二、拖拉架设法采用纵向拖拉安装方案时，应按移梁时可能发生的竖向应力和施工区间内的风力验算钢梁杆件和临时连接件的强度和稳定性。钢梁的倾覆系数不小于1.3.必要时可在中间设临时支架或在钢梁前端设导梁。（一）半悬臂纵向拖拉•根据被拖拉的桥跨结构杆件的受力情况，和结构本身稳定的要求，利用在永久性的墩、台之间的设置临时性的中间墩架，以承托被拖拉桥跨结构（图8-17）。漳州职业技术学院漳州职业技术学院（二）全悬臂的纵向拖拉•全悬臂的纵向拖拉指在两个永久性墩、台之间不设置任何临时中间支承的情况下的纵向拖拉架梁的方法。漳州职业技术学院三、整孔架设法（一）用架桥机架梁有既快又省的效果。漳州职业技术学院漳州职业技术学院漳州职业技术学院（二）钓鱼法架桥•钓鱼法是通过立在前方墩台上有效高度不小于梁长1/3的扒杆，用固定于扒杆定的滑轮组牵引梁的前端悬空拉到前方墩台上。图8-19是用钓鱼法架设跨度24m拆装式桁梁的示意图。图中后方桥台上也竖立了扒杆，供梁到位后落梁用。梁后端设制动滑轮组控制梁的前进速度。前后每端至少用两台千斤顶顶梁，以便交替拆除两侧枕木垛。漳州职业技术学院漳州职业技术学院四、膺架拼装法在满布支架上拼组钢梁和在场地上拼组钢梁的技术要求基本一致。其工序可分为杆件预拼，场地及支架布置，钢梁拼装，钢梁铆合和栓合等几部分。（一）杆件预拼•首先应将工厂发送到工地的钢梁的单根杆件和有关的拼接件在场地上预拼，拼组成吊装单元。漳州职业技术学院（二）支架或拼装场地布置•支架最好用万能杆件拼装，如图8-20所示。支架基础可用木桩基础。•支架顶面铺木板，板面标高应低于支承垫石面，以便与梁落到支座上。根据钢梁设计位置，在每个钢梁节点处设木垛。木机构之间留有千斤顶的位置，可供设置千斤顶调整节点的标高。木垛的最上一层用木楔，以便调整钢梁节点标高。漳州职业技术学院（三）钢梁拼装•钢梁拼装用的吊机类型很多，在支架上和场地上拼装钢梁可用万能杆件组成的龙门吊机。也可用轨道吊机。•钢梁常用的拼装顺序有两种，一种是从梁的一端逐节向另一端拼装；另一种是先从一端拼装下弦桥面系和下平纵联到另一端，然后再从一端拼装桁架的腹杆、上弦杆、上平联及横联到另一端。漳州职业技术学院（四）钢梁栓合•钢梁拼装完毕后应根据精度的要求，进过复测检查调整后才能进行栓合。•钢梁在支架上拼装组合完毕后，可落梁到支座上。落梁的方法可用千斤顶的端横梁下将梁顶起，逐渐拆除节点下木垛，然后落梁到支座上。当落梁高度很小时，也可逐步将节点下木楔放松，使钢梁徐徐下落。
