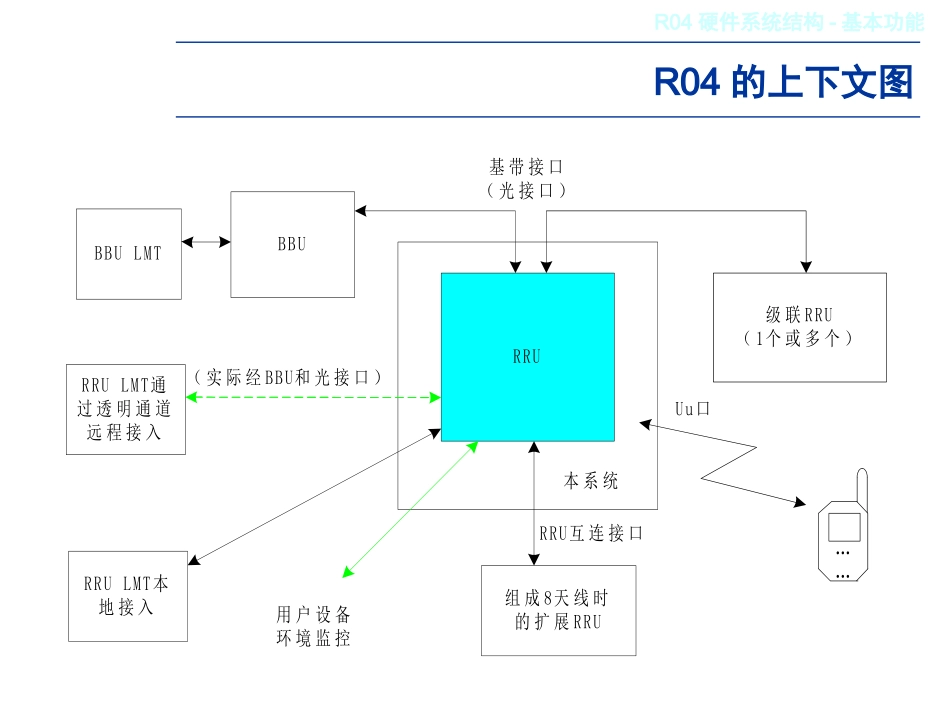

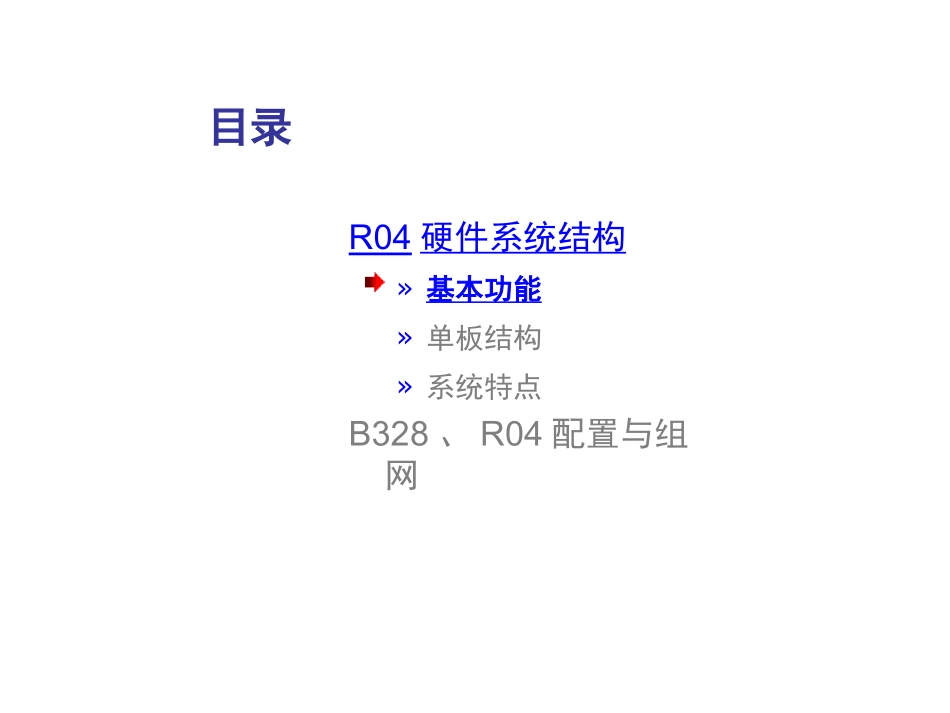

第八章ZXTRR04系统结构目录R04硬件系统结构»基本功能»单板结构»系统特点B328、R04配置与组网RRUBBU级联RRU（1个或多个）组成8天线时的扩展RRU本系统基带接口（光接口）RRU互连接口……Uu口RRULMT本地接入BBULMT（实际经BBU和光接口）用户设备环境监控RRULMT通过透明通道远程接入R04的上下文图R04硬件系统结构-基本功能R04主要功能完成4通道发信功能：将基带I/Q信号变换成射频信号，通过天线发射出去。完成4通道收信功能：将天线接收的射频信号变换成基带I/Q信号，送给BBU。支持智能天线的校准。支持两个RRU组成8天线扇区。R04硬件系统结构-基本功能R04主要功能支持RRU的级联。支持本地和远程操作维护功能在射频接口，通过射频电缆和天线阵列相连。在基带接口，通过光纤和基带池（BBU）进行通讯，包括I/Q数据和操作维护消息。R04硬件系统结构-基本功能系统主要指标适合场景需要4或8天线的站点，包括密集城区、一般城区、郊区、农村、室外对室内的覆盖、国外城区室外数据补充组网。两个R04互联可以提供8天线。通道数4(另外还包括一个校正通道。两个RRU可组成8天线扇区)功率2W/6载波/天线体积480（W）×450（H）×200（D）重量不带遮阳罩小于30kg，带遮阳罩小于32kg功耗<300W电源-48V(-57V~-35V)DC；220V(130V~300V，45~65Hz)ACRRU传输光纤×2，链型、环型组网安装抱杆、贴墙环境适应性太阳直射条件下-35~+45℃℃，无太阳直射或有防护措施条件下-35~55℃℃，湿度5%~98%，有凝露，IP65支持的频段第一阶段，支持频段B：2010~2025MHz(注2)第二阶段，支持频段A：1880~1920MHz第三阶段，支持频段C：2300~2400MHzR04硬件系统结构-基本功能ZXTRR04功能模块R04硬件系统结构-基本功能ZXTRR04功能模块主要包括：接口中频控制子系统（RIIC）、收发信机子系统（RTRB）、低噪放功放子系统（RLPB）、通道腔体滤波器（RFIL）。在下行方向，数据信号从光纤接口到达RIIC子系统经过RIIC子系统处理后，发送到RTRB子系统，在RTRB子系统经过信号处理、滤波后发送到RLPB子系统，然后到达RFIL子系统后传送到天馈系统；上行方向按反方向处理后数据信息经光纤接口发送给BBU。ZXTRR04硬件还包含：电源子系统、电源防雷子系统和信号防雷保护子系统。R04硬件系统结构-基本功能其他子系统信号防雷子系统的主要功能：对主从通讯和干节点输入输出提供防雷保护。电源防雷子系统的主要功能；对电源输入进行防雷防护以及EMI滤波。电源子系统的主要功能：将输入的电源转化为系统内部所需的电源，给系统内部所有硬件子系统或者模块供电。R04硬件系统结构-基本功能目录R04硬件系统结构»基本功能»单板结构»系统特点B328、R04配置与组网总体结构R04硬件系统结构-单板结构内部结构R04硬件系统结构-单板结构内部结构单板名称说明RIICRRU接口中频控制板RTRBRRU收发信板RLPBRRU低噪放功放子系统RFILRRU腔体滤波器子系统RPWMRRU电源子系统RPPRRU电源防护板RSPRRU信号防护板R04硬件系统结构-单板结构RIIC单板主要功能GBRS接口的处理数字中频下行4路发射功能（包括CRF功能）数字中频上行4路接收功能时钟管理天线校准功率校准控制射频通道控制外部设备监控（干节点）R04硬件系统结构-单板结构RTRB主要功能四个下行通道：中频信号滤波、放大、上变频到射频，滤波、放大输出至RLPB。四个上行通道：射频信号滤波、混频到中频后，滤波、放大输出至RIIC。上行通道提供下行检测旁路功能。实现校准信号的发射和接收。射频本振信号的产生，四个收发通道共本振RRU之间互连时钟接口板位识别，版本以及部分离线参数的存储功能。通道的电源管理功能。R04硬件系统结构-单板结构RLPB主要功能下行信号的线性功率放大；上行通道的信号低噪声放大；TDD双工功能；发射信号采集，并通过上行通道传输功能；RLPB电源管理和控制功能；RLPB子系统内部温度检测功能；RLPB的板位识别功能。R04硬件系统结构-单板结构RFIL、RPP、RSP、RPWM主要功能腔体滤波器，主要完成对下行发射杂散和上行干扰的抑制。RFIL：实现电源的雷击浪涌保护RPP：实现对外485信号、干结点的防雷保...
