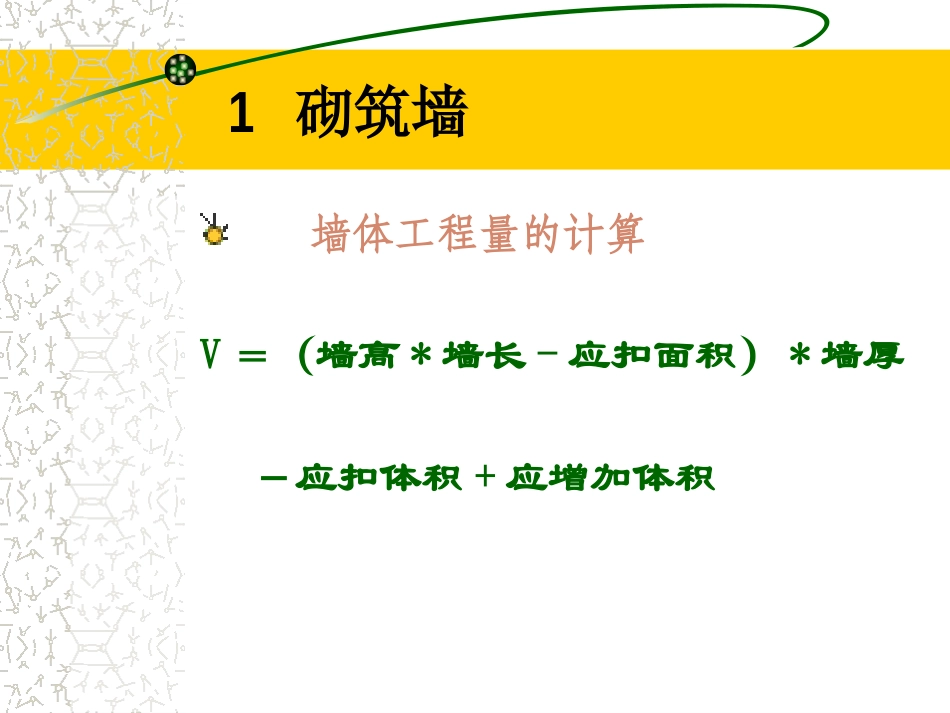

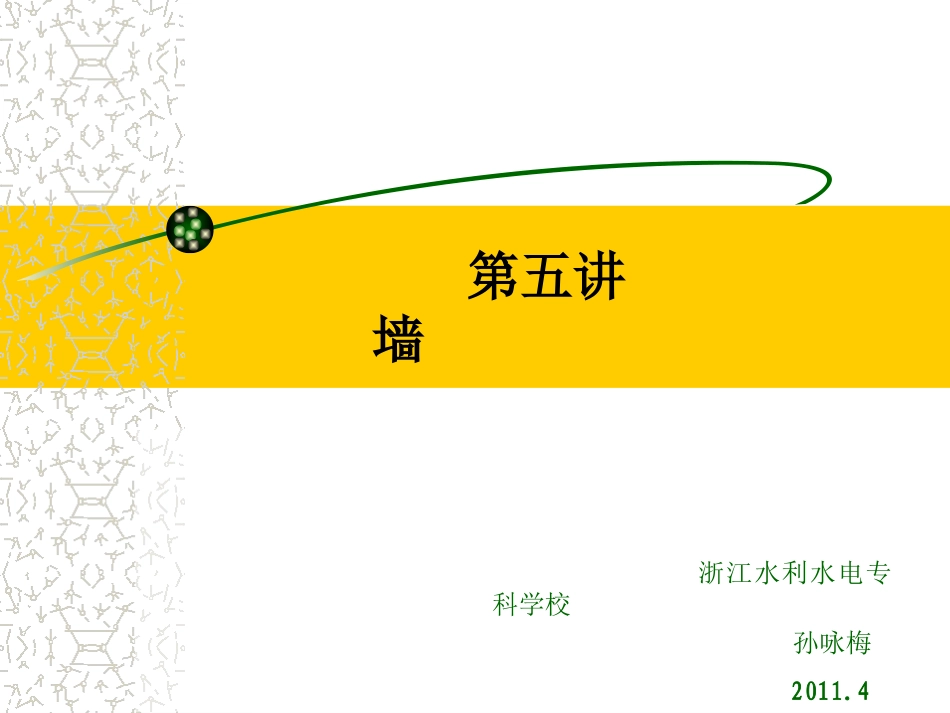

第五讲墙浙江水利水电专科学校孙咏梅2011.4墙体主要是由砌块、混凝土、隔断等材料构成的，它是建筑物主要的围护结构，有些墙体承担必要的荷载。1砌筑墙墙体工程量的计算V＝（墙高*墙长-应扣面积）*墙厚－应扣体积+应增加体积砖墙厚度不论设计有无注明，均按定额上册P80墙体厚度表计算墙身高度：1.外墙：斜（坡）屋面无檐口天棚者算至屋面板底；有屋架且室内外均有天棚者算至屋架下弦底另加200mm；无天棚者算至屋架下弦底另加300mm，出檐宽度超过600mm时按实砌高度计算；平屋顶算至钢筋混凝土板底。2、内墙：位于屋架下弦者，算至屋架下弦底；无屋架者算至天棚底另加100mm；有钢筋混凝土楼板隔层者算至楼板顶；有框架梁时算至梁底。3、框架墙：不分内、外墙均按净高计算。4、女儿墙：从屋面板上表面算至女儿墙顶面（如有混凝土压顶时算至压顶下表面）。5、内、外山墙：按其平均高度计算。墙身长度：外墙按外墙中心线长度计算，内墙按内墙净长计算附墙垛按折加长度合并计算；框架墙不分内、外墙均按净长计算。应扣面积：门窗洞口面积过人洞面积每个面积大于0.3平方米空洞应扣体积：钢筋混凝土柱、梁、圈梁、挑梁、过梁、止水翻边及凹进墙内的壁龛、管槽、暖气槽、消火栓箱和每个面积在0.3m2以上的孔洞的体积。防潮层及承台桩头、屋架、檀条、梁等伸入砌体的头子、钢筋混凝土过梁板（厚7cm内）、混凝土垫块、沿油木、木砖等所占体积不扣应增加体积：突出墙身的统腰线、1/2砖以上的门窗套、二出檐以上的挑檐附墙烟囱、通风道、垃圾道，按外形体积计算工程量并入所附的砖墙内，不扣除每个面积在0.1m2以内的孔道体积，孔道内的抹灰工料亦不增加；应扣除每个面积大于0.1m2的孔道体积，孔内抹灰按零星抹灰计算。附墙烟囱如带有瓦管、除灰门，应另列项目计算。不应增加的体积：突出墙身的窗台、1/2砖以内的门窗套、二出檐以内的挑檐【例3-14】已知圆弧形一砖烧结砖砌体，用M7.5混合砂浆砌筑，求其预算基价。解：查定额得3-45基价=2927元/10m3由于设计与定额差距较大，需要对原计价进行换算，换算的依据是：圆弧形，则3-45H=563.3×0.1+360×5.29×0.03+181.75×2.36×0.03+2927=3053.33元/10m3【例3-15】已知广联达培训楼墙体为M5.0混合砂浆砌筑烧结多孔砖，计算其墙体工程直接费。【解】：外墙:V外墙=0.365×L外×H外-V门窗外-V过梁外L外=（11.6-0.5×2-0.4×2+6.5-0.5×2）×2=30.6mH=7.2-0.5×2=6.2mV门窗外=(2.4×2.7+1.5×1.8+0.9×2.7+1.5×1.8×8+1.8×1.8×2)×0.365=14.49m3V过梁外=[(2.4+0.5)×0.24×2+(1.5+0.5)×0.18×8+(1.8+0.5)×0.18×2]×0.365=5.1×0.365=1.86m3V外墙=0.365×L外×H-V门窗-V过梁=0.365×30.6×6.2-14.49-1.86=52.9m3内墙：V内墙=0.24×L内×H内-V门窗内-V过梁内L内=（6.5-0.5×2-0.4）2+（4.5-0.4）=10.2+4.1=14.3mH内=7.2-0.5×2=6.2mV门窗内=（0.9×2.4×4+0.9×2.1×2）×0.24=2.98m3V过梁内=（0.9+0.25）×6×0.12×0.24=0.2m3V内墙=0.24×14.3×6.2-2.98-0.2=18.1m3女儿墙：V女儿墙=长×高×厚度-V构造柱高：0.54M长：（11.6-0.24+6.5-0.24×2=35.24MV构造柱=（0.24×0.24+0.03×0.24×2）×0.54×8=0.31m3V女儿墙=0.54×35.24×0.24-0.31=4.26m3∴V总=V外墙+V内墙+V女儿墙=52.9m3+18.1m3+4.26m3=75.26m3查得定额3-59为M7.5混合砂浆砌筑，需要换算。换算后的基价为：3-59H=3985+(181.66-181.75)1.89=3984.83元/10M3砖墙工程直接费如下：序号定额编号分部分项工程名称单位工程量基价（元）合价（元）13-59HM5.0混合砂浆砌筑烧结多孔砖墙M375.26398.48329989.832混凝土墙混凝土墙主要计算三部分内容：模板、钢筋、混凝土。钢筋计量与计价在后面钢筋工程里集中讲解。混凝土墙混凝土工程量=高×厚度×长，以图示实体积计算。1）墙高按基础顶面（或楼板上表面）算至上一层楼板上表面。2）平行嵌入墙上的梁不论凸出与否，均并入墙内计算。3）附墙柱、暗墙并入墙内计算。混凝土墙模板工程量1）含模系数法：墙体混凝土体积×含模量，以平方米计算。2）接触面积法：墙与模板的接触面积。（二）工程量清单计价法1.工程量清单的编制附录A3砌筑工程本章共6节25个...
