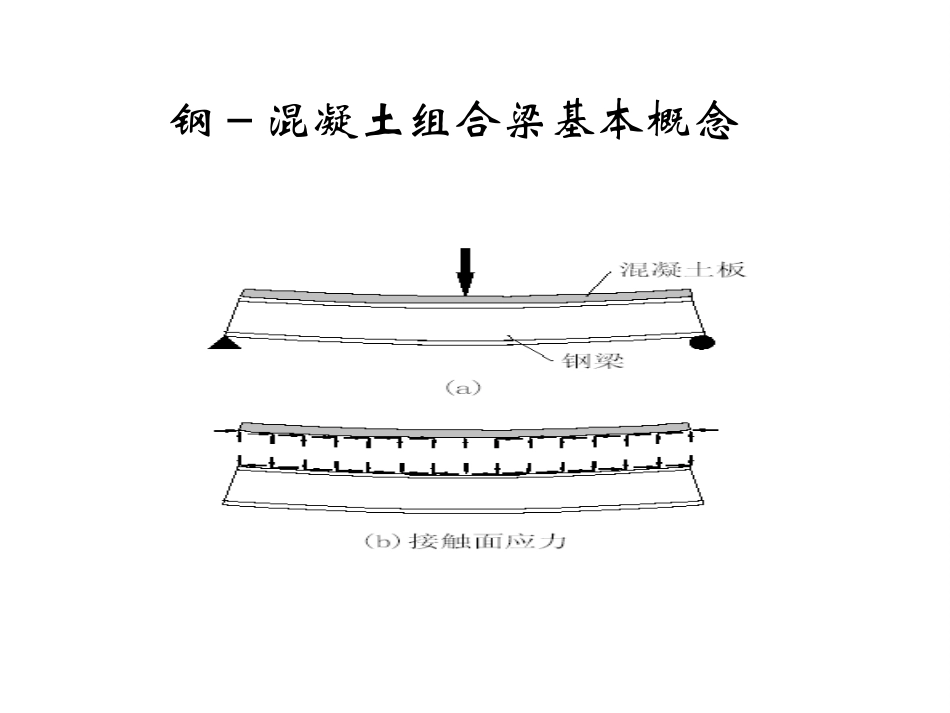

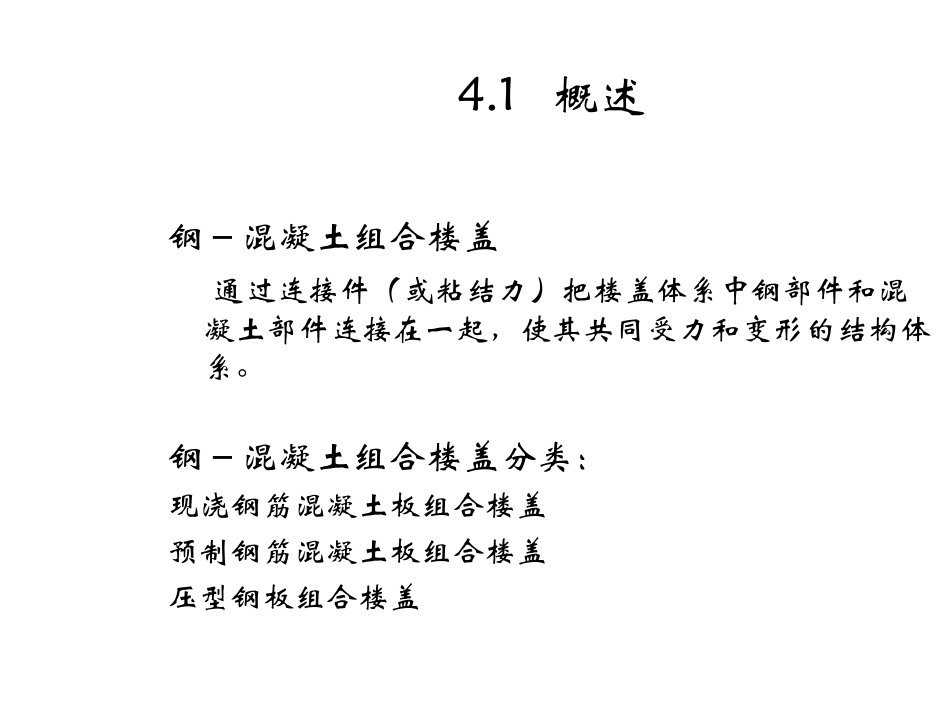

第二篇钢－混凝土组合梁及组合楼盖设计第四章组合梁的试验研究4.1概述钢－混凝土组合楼盖通过连接件（或粘结力）把楼盖体系中钢部件和混凝土部件连接在一起，使其共同受力和变形的结构体系。钢－混凝土组合楼盖分类：现浇钢筋混凝土板组合楼盖预制钢筋混凝土板组合楼盖压型钢板组合楼盖钢－混凝土组合梁基本概念钢－混凝土组合楼盖：1、国外研究概况2、国内研究概况：郑州工学院：1983~年槽钢连接件哈尔滨建筑工程学院：弯筋连接件清华大学、郑州工学院：80年代中期对采用栓钉连接件的组合梁进行试验研究和理论分析清华大学、山西省电力勘测设计院：80年代后期钢-混凝土叠合板郑州工学院、清华大学：1986年亚型钢板组合版，1998年后者对压型钢板组合梁清华大学：近年来对组合梁在复杂受力状态下的性能进行了研究；展望：高性能、预应力混凝土的应用一、研究概况1、现浇钢筋混凝土板组合楼盖由钢梁和现浇混凝土板通过剪力连接件组合而成。优点：整体性好，灵活性大，可以满足各种平面形状、适应各种设备和管道。缺点：在现场浇筑混凝土板，施工工序多，影响施工进度。——被压型钢板组合楼盖替代。二、楼盖分类将预制混凝土板或预制预应力混凝土板支承在已焊有栓钉连接件的钢梁上，在有栓钉处混凝土板边缘留有槽口，用细石混凝土浇灌槽口与板间缝隙。–优点：预埋管线少，不需吊顶，改善隔音效果。–缺点：传递水平力的效果差，影响钢结构的吊装。2、预制钢筋混凝土板组合楼盖将混凝土、凹凸相间的压型钢板、钢梁通过剪力连接件组合在一起，成为一个楼层的整体承重结构。优点：具有现浇钢筋混凝土板楼盖的优点；压型钢板在施工阶段起模板和工作平台作用，使用阶段可以承受拉力作用，加快施工速度。压型钢板肋间的沟槽有利于敷设管线和吊顶轻钢龙骨的连接。目前应用最多。3、压型钢板组合楼盖4.2组合梁的受弯性能4.2.1钢－混凝土组合梁的基本原理非组合梁：在钢梁和混凝土板之间未采取连接措施，将梁板分开算1)弯曲变形互相独立;2)全部荷载均由钢梁承担。在钢梁和混凝土板之间设置若干个连接件1)弯曲变形协调2)中和轴上部截面承受压力，中和轴下部截面则承受拉力。3)混凝土板：承受横向弯曲，翼板作为组合截面的受压区。组合梁：如何实现组合：连接件:组合梁截面的受弯性能组合梁截面的受弯性能3.2组合梁的性能组合梁受弯破坏及破坏形态–弯曲破坏弯曲破坏：弯曲破坏的特征是跨中钢梁截面首先弯曲破坏的特征是跨中钢梁截面首先屈服，最后混凝土翼板压碎屈服，最后混凝土翼板压碎。–弯剪破坏弯剪破坏：主要以跨中混凝土翼板压碎和剪跨区翼板压碎和剪跨区段混凝土翼板纵向剪切开裂为特征段混凝土翼板纵向剪切开裂为特征。–纵向剪切破坏：纵向剪切破坏：以混凝土板纵向剪切破坏为标志以混凝土板纵向剪切破坏为标志。。试验梁在受荷过程中具有以下共同特征：钢梁与混凝土翼板能共同工作；翼板能共同工作；混凝土翼板均出现弯曲翼板均出现弯曲裂缝，在达到极限承载力之前，钢梁已开始屈服裂缝，在达到极限承载力之前，钢梁已开始屈服或部分屈服，最后组合梁的破坏都以混凝土翼板顶面压碎、承载力下降为标志，并均未出现脆性破坏。组合梁截面的受弯性能组合梁截面的受弯性能3.2组合梁的性能连接件在组合梁中的受力状态：4.2.2钢－混凝土组合梁截面应力分布及挠度特点挠度试验曲线特点：弹性阶段长，延性好，极限曲率与抗剪连接程度有关组合梁的挠曲特征弹性工作阶段弹性工作阶段：从加载到极限荷载的75%（点A）左右，组合梁荷载与挠度近似成线性关系。弹塑性工作阶段弹塑性工作阶段：超过极限荷载的75%以后，钢梁开始屈服，钢梁受拉区逐渐进入屈服阶段。下降段：下降段：达到达到极限荷载（B点）后，曲线开始平缓地下降，下降速度与横向率及抗剪连接程度成反比，而挠度仍有较大发展。3.2组合梁的性能图图44跨中弯矩跨中弯矩--挠度实测挠度实测曲线曲线组合梁的挠曲特征混凝土板横向配筋率不同混凝土板横向配筋率不同抗剪连接程度不同抗剪连接程度不同随着横向配筋率的减少，极限荷载的挠度也大大减少。抗剪连接程度的降低，极限荷载也随之减少。3.2组合梁的性能组合梁截...
