第20讲 螺纹紧固件及其装配图VIP免费

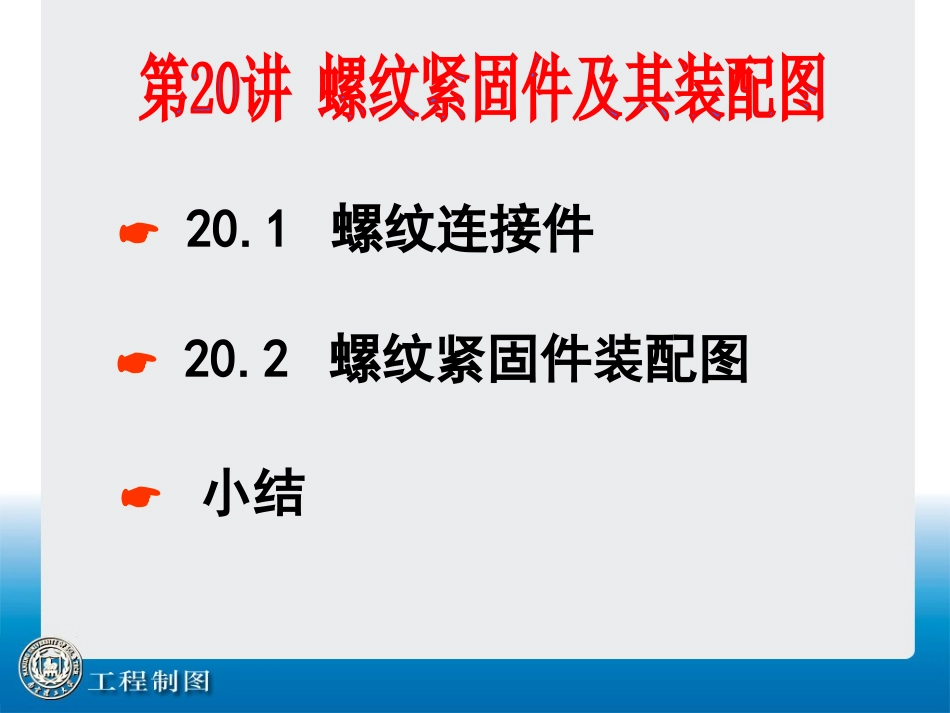

第20讲 螺纹紧固件及其装配图_第1页
1/16
第20讲 螺纹紧固件及其装配图_第2页
2/16

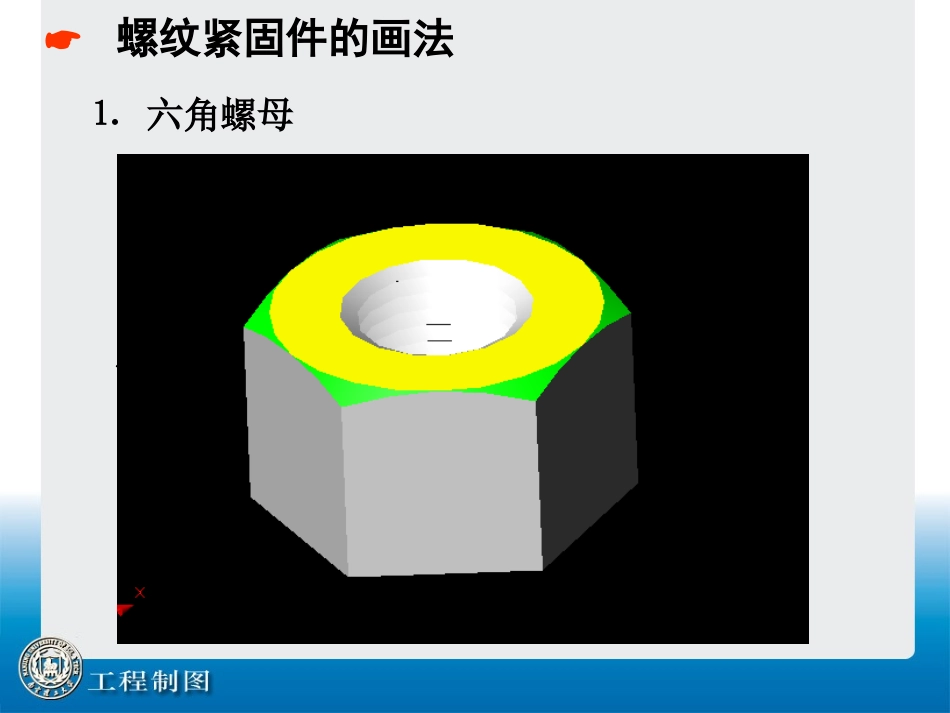

第20讲 螺纹紧固件及其装配图_第3页
3/16
20.1螺纹连接件20.2螺纹紧固件装配图小结20.1螺纹紧固件常用的螺纹紧固件有:螺栓、螺钉、螺柱、螺母和垫圈等。由于这类零件都是标准件,通常只需用简化画法画出它们的装配图,同时给出它们的规定标记。标记方法按“GB”有关规定。六角螺母普通平垫圈弹簧垫圈六角螺栓双头螺柱开槽圆柱头螺钉沉头螺钉⒈六角螺母规定标记:螺母GB/T6170M122d0.8d简化画法:国标号螺纹规格其中:d=螺纹大径螺纹紧固件的画法名称⒈六角螺母——比例画法2d0.8dbb0.85d1.5dd⒉六角头螺栓规定标记:螺栓GB/T5780M12×80简化画法:螺栓长度d(由设计决定)0.7d2d0.1d×45°l⒊垫圈规定标记:垫圈GB/T97.112简化画法:规格指用于M12的螺栓或螺钉0.15d1.1d2.2d⒋螺钉规定标记:螺钉GB/T65M12×l0.2d0.3d1.5dd0.6dl2d0.1d×45°开槽圆柱头螺钉简化画法:⒈螺栓装配图的简化画法l计=t1+t2+0.15d(垫圈厚)+0.8d(螺母厚)+0.3d★螺栓、垫圈、螺母按不剖画★螺栓的有效长度按下式计算计算后查表取标准值★两块板的剖面线方向相反t1l0.3dt2★被连接件的孔径=1.1d20.2螺纹紧固件装配图画图步骤:⒉螺钉装配图的简化画法tbml0.5dbm:钢:bm=d铸铁:bm=1.25d或1.5d铝:bm=2d螺钉长度:l计=bm+t允许将螺纹画到底常见的几种错误画法:螺钉末端应画到什么位置?螺纹终止线应画到什么位置?小径线未对齐应为?度倾斜?度剖面线画到?位置画在何处?粗、细线沉头螺钉装配图画法⒊螺柱联接装配图的比例画法tbmll计=t+0.15d+0.8d+0.3dbm同螺钉,由被联接件的材料决定。螺柱长度:小结螺栓、螺钉、螺柱、螺母、垫圈都是标准件;掌握其联接装配图的简化画法;注意比较它们的相同点和区别。掌握其标记内容。作业:A69
