第10章S3C44B0_S3C2410_2440通信与LCD接口技术(2)VIP免费

第10章S3C44B0_S3C2410_2440通信与LCD接口技术(2)_第1页
1/55
第10章S3C44B0_S3C2410_2440通信与LCD接口技术(2)_第2页
2/55
第10章S3C44B0_S3C2410_2440通信与LCD接口技术(2)_第3页
3/55

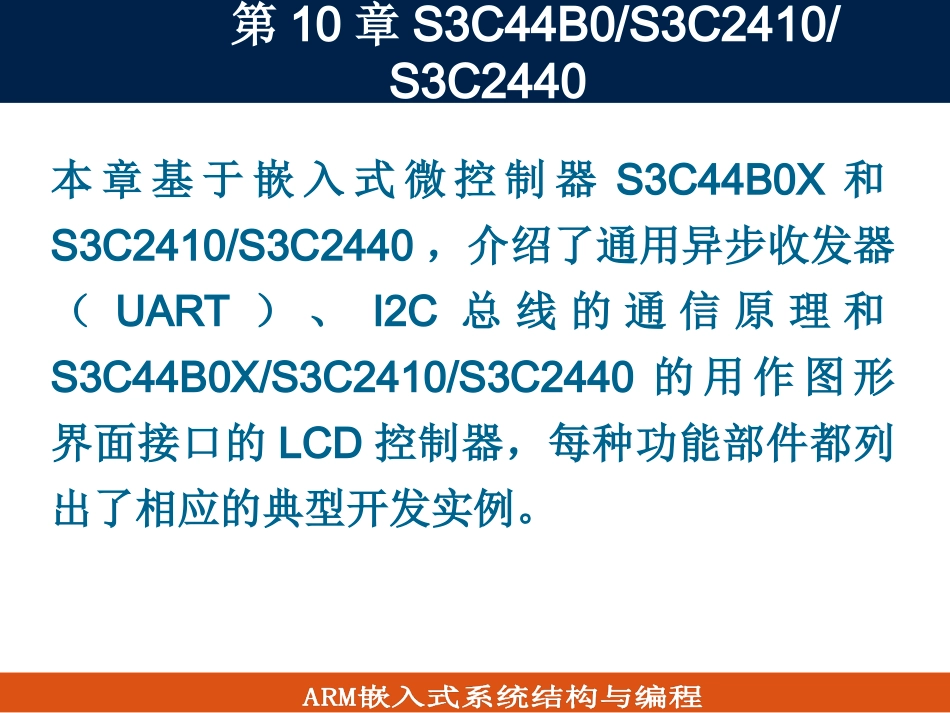

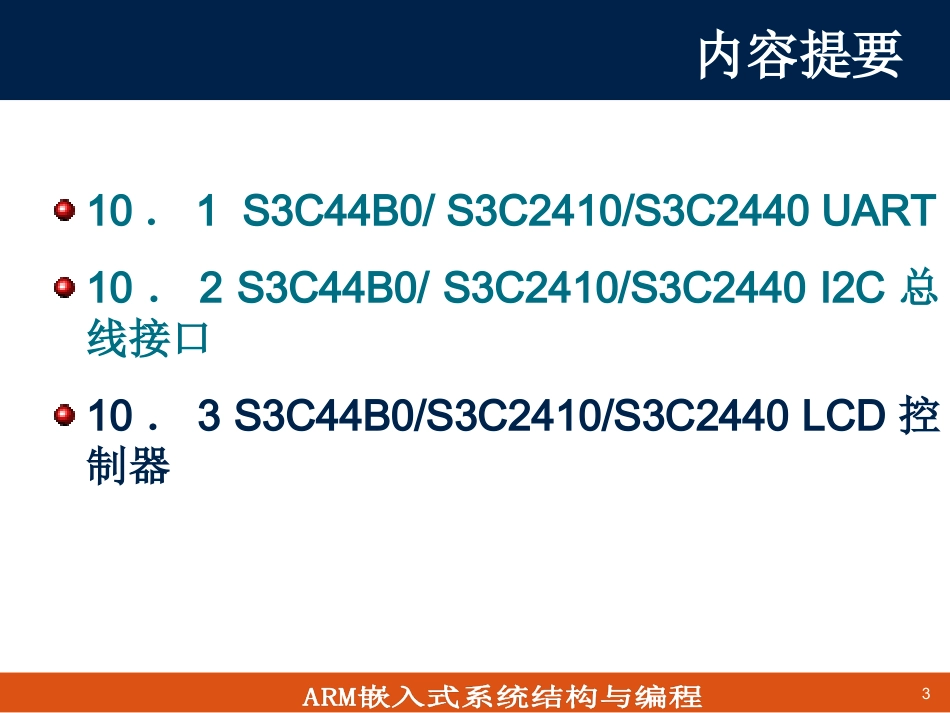

1TM1配套教材:《ARM嵌入式系统结构与编程》,第2版邱铁编著,清华大学出版社,2013.8E_mail:openembed@gmail.comARM嵌入式系统结构与编程2TM第10章S3C44B0/S3C2410/S3C2440通信与LCD接口技术本章基于嵌入式微控制器S3C44B0X和S3C2410/S3C2440,介绍了通用异步收发器(UART)、I2C总线的通信原理和S3C44B0X/S3C2410/S3C2440的用作图形界面接口的LCD控制器,每种功能部件都列出了相应的典型开发实例。3TM3内容提要10.1S3C44B0/S3C2410/S3C2440UART10.2S3C44B0/S3C2410/S3C2440I2C总线接口10.3S3C44B0/S3C2410/S3C2440LCD控制器4TM410.3S3C44B0/S3C2410/S3C2440LCD控制器在嵌入式设备中,图形界面信息的显示离不开显示器,嵌入式产品由于体积和功耗的限制,大多采用LCD(LiquidCrystalDisplay)液晶显示器。5TM5LCD工作原理示意图6TM61.LCD工作原理LCD显示器核心结构是由两块玻璃基板中间充斥着运动的液晶分子。信号电压直接控制薄膜晶体的开关状态,再利用晶体管控制液晶分子,液晶分子具有明显地光学各向异性,能够调制来自背光灯管发射的光线,实现图像的显示。7TM72.LCD的特点与分类LCD基本上分为无源阵列彩显STN-LCD(俗称伪彩显)和薄膜晶体管有源阵列彩显TFT-LCD(俗称真彩显)。8TM8STN(SuperTwistedNematic)屏幕,又称为超扭曲向列型液晶显示屏幕。在传统单色液晶显示器上加入了彩色滤光片,并将单色显示矩阵中的每一像素分成三个像素,分别通过彩色滤光片显示红、绿、蓝三原色,以此达到显示彩色的作用,颜色以淡绿色和橘色为主。9TM9TFT(ThinFilmTransistor)即薄膜场效应晶体管显示屏,它的每个液晶像素点都是由集成在像素点后面的薄膜晶体管来控制,使每个像素都能保持一定电压,从而可以大大提高反应时间,一般TFT屏可视角度大,一般可达到130度左右,主要应用在高端显示产品。10TM1010.3.2S3C44B0/S3C2410/S3C2440LCD控制器模块在S3C44B0和S3C2410/S3C2440内部集成了LCD控制器,其逻辑功能是将LCD的图像数据从主存的视频缓冲区域传送到外部LCD设备。11TM11S3C44B0LCD控制器:支持彩色、灰度、单色LCD面板;支持三种LCD显示模式:4位双扫描、4位单扫描、8位单扫描;支持单色、4级和16级灰度显示;支持256色的STN显示器面板;支持多虚拟显示屏(支持硬件横向、纵向滚屏);支持系统主存作为显存;专用的DMA传送支持,负责将存储在主存中的视频帧直接传送到LCD缓存中;支持多分辨率:640x480,320x240,160x160的实际显示器和最大4096x1024,2048x2048,1024x4096等的虚拟显示器;支持低功耗模式(SL_IDLE模式)。12TM12S3C2410/S3C2440LCD控制器:支持STN-LCD显示器同S3C44B0TFT-LCD显示器:支持1、2、4、8位色的调色板TFT-LCD显示;支持16位、24位色的非调色板真彩显示,在24位色模式下最大支持16M显存;支持多分辨率:640x480,320x240,160x160的实际显示器和它支持最大4MB虚拟显存,在16bit色模式下最大支持2048x1024等的虚拟显示器;13TM131.外部接口信号S3C44B0的LCD外部接口信号:VFRAME该信号是LCD控制器和LCD驱动器之间的帧同步信号,它指示一个新的帧的开始。VLINE该信号是LCD控制器和LCD驱动器之间的行同步信号。当VLINE信号到来的时候,LCD控制器认为整个行线的数据被LCD驱动传送。VCLK该引脚是LCD控制器和LCD驱动器之间的像素时钟,LCD控制器在VCLK的上升沿传送数据,LCD驱动器在其下降沿对数据进行采样。VM是送给LCD驱动器的交流信号。VM信号被LCD驱动用来选择行列电压的极性以打开或关闭像素。VD[7:0]是LCD像素数据端口。14TM14S3C2410/S3C2440的LCD外部接口信号:VFRAME/VSNYC/VSTV帧同步信号(STN)/虚拟同步信号(TFT)/SECTFT信号VLINE/HSYNC/CPV行同步脉冲信号(STN)/水平同步脉冲信号(TFT)/SECTFT信号VCLK/LCD_HCLK像素时钟信号(STN/TFT)/SECTFT信号VD[23:0]LCD像素数据信号(STN/TFT/SECTFT)VM/VDEN/TPLCD驱动的交流偏置信号(STN)/数据使能信号(TFT)/SECTFT信号LEND/STH行结束信号(TFT)/SECTFT信号LCD_PWRENLCD电源控制使能信号LCDVF0SECTF...
