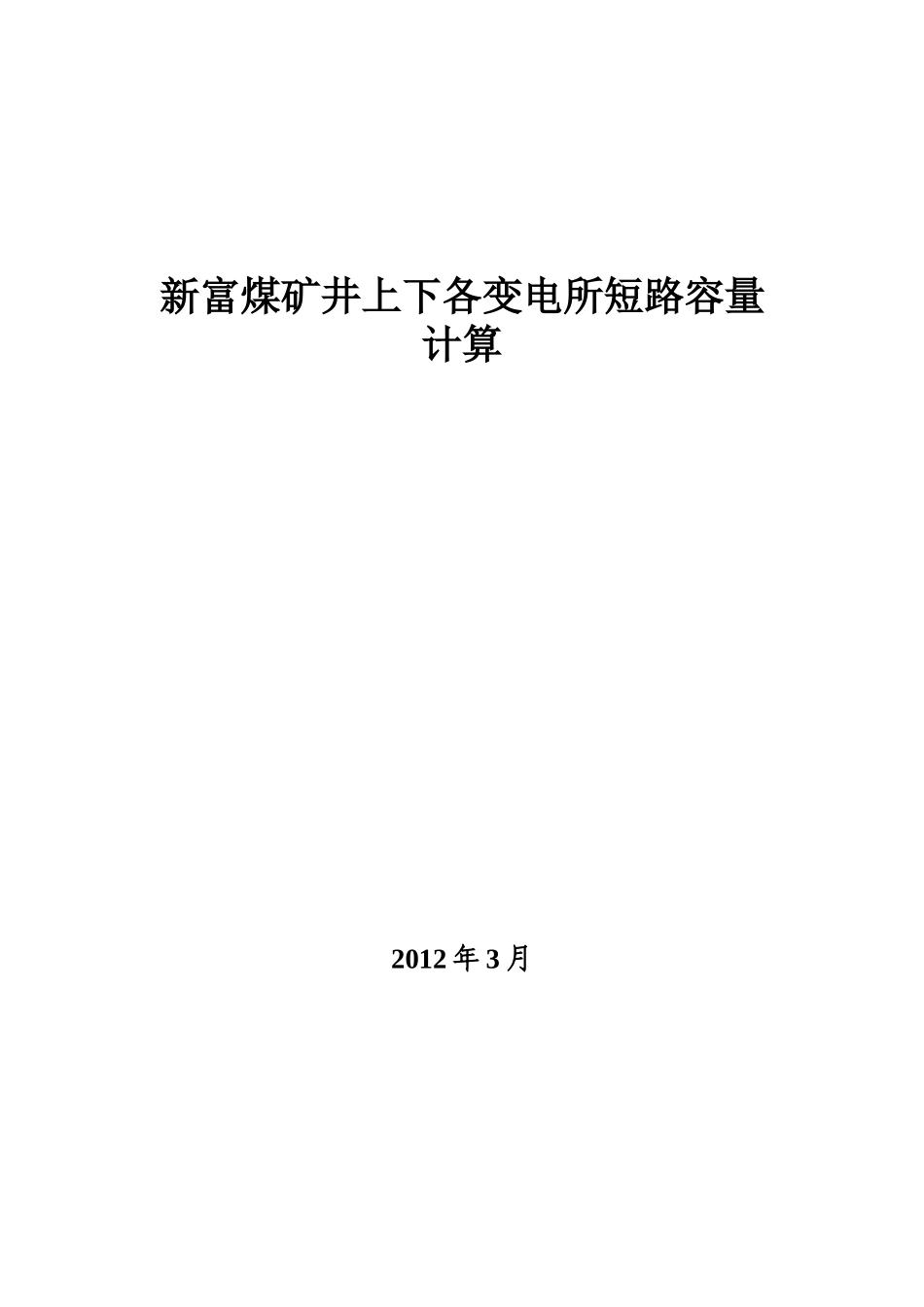

新富煤矿井上下各变电所短路容量计算2012年3月目录1.一井短路容量计算：...................................................................................................................22.二井短路容量计算：...................................................................................................................53.三井短路容量计算：...................................................................................................................84.五井短路容量计算：.................................................................................................................115.六井短路容量计算：.................................................................................................................146.七井短路容量计算：.................................................................................................................177.八井短路容量计算：.................................................................................................................198.九井短路容量计算：.................................................................................................................229.十四井短路容量计算：.............................................................................................................2510.十六井短路容量计算：...........................................................................................................281.一井短路容量计算：已知新富变变电所6.3KV母线最大及最小运行方式短路容量分别为Sd=153MVA、Sd=105.84MVA，线路2216电源电缆型号为LGJ-3*70长度为1019米，每公里电阻为0.516Ω，每公里电抗为0.061Ω，GJ-3*50长度为697米，每公里电阻为0.65Ω，每公里电抗为0Ω；（1）线路2216最大运行方式短路容量计算：电源短路容量Sd=118MVA电源系统电抗：Xs=Up2/Ss=6.32/153=0.3364Ω)电缆电阻：Rg=∑(RiLi/1000)=0.516×1019/1000+0.65×697/1000=0.967(Ω)电缆电抗：Xg=∑(XiLi/1000)=0.061×1019/1000=0.062(Ω)总电阻：=1.046(Ω)三相短路电流两相短路电流短路容量：Sd=UP10-6=3477630010-6=37.94MVA（2）线路2216最小运行方式短路容量计算：电源短路容量Sd=75MVA电源系统电抗：Xs=Up2/Ss=6.32/105.84=0.5292（Ω)电缆电阻：Rg=∑(RiLi/1000)=0.516×1019/1000+0.65×697/1000=0.9788(Ω)电缆电抗：Xg=∑(XiLi/1000)=0.061×1019/1000=0.062(Ω)总电阻：=1.13(Ω)三相短路电流两相短路电流短路容量：Sd=UP10-6=3208630010-6=35.01MVA已知新富变变电所6.3KV母线最大及最小运行方式短路容量分别为Sd=118MVA、Sd=75MVA，线路2113电源电缆型号为LGJ-3*70长度为689米，每公里电阻为0.516Ω，每公里电抗为0.061Ω，GJ-3*50长度为1200米，每公里电阻为0.65Ω，每公里电抗为0Ω；（1）线路2113最大运行方式短路容量计算：电源短路容量Sd=118MVA电源系统电抗：Xs=Up2/Ss=6.32/153=0.3364Ω)电缆电阻：Rg=∑(RiLi/1000)=0.516×689/1000+0.65×1200/1000=1.14(Ω)电缆电抗：Xg=∑(XiLi/1000)=0.061×689/1000=0.04(Ω)总电阻：=1.20(Ω)三相短路电流两相短路电流短路容量：Sd=UP10-6=3039630010-6=33.16MVA（2）线路2113最小运行方式短路容量计算：电源短路容量Sd=75MVA电源系统电抗：Xs=Up2/Ss=6.32/105.84=0.5292（Ω)电缆电阻：Rg=∑(RiLi/1000)=0.516×689/1000+0.65×1200/1000=1.14(Ω)电缆电抗：Xg=∑(XiLi/1000)=0.061×689/1000=0.04(Ω)总电阻：=1.27(Ω)三相短路电流两相短路电流短路容量：Sd=UP10-6=2861630010-6=31.44MVA2.二井短路容量计算：已知供电部变电所6.3KV母线最大及最小运行方式短路容量分别为Sd=118MVA、Sd=75MVA，线路11205电源电缆型号为LGJ-3*70长度为2130米，每公里电阻为0.516Ω，每公里电抗为0.061Ω，高压电缆MYJV-3*35长度为620米每公里电阻为0.610Ω，每公里电抗...
