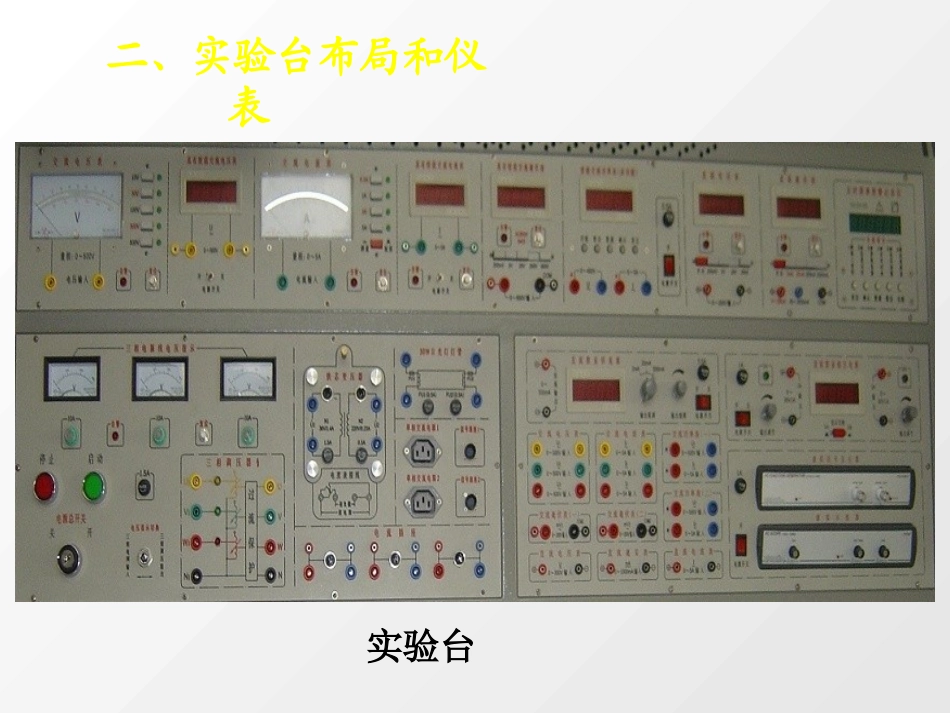

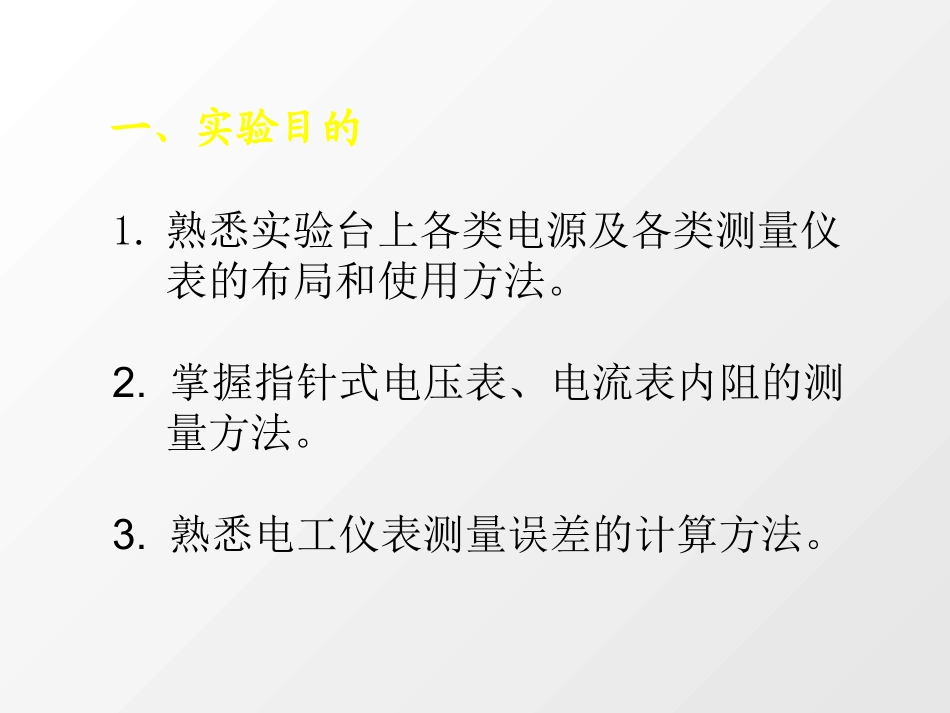

实验一基本电工仪表的使用及测量误差的计算一、实验目的1.熟悉实验台上各类电源及各类测量仪表的布局和使用方法。2.掌握指针式电压表、电流表内阻的测量方法。3.熟悉电工仪表测量误差的计算方法。实验台二、实验台布局和仪表实验台布局（交流部分,实验台左部）指针式交流电压表数字式交流电压表数字式多功能表三相可调压交流电源ABCN单相降压变压器220:36=6:1交流导线指针式交流电流表数字式交流电流表指针式交流毫伏表加电步骤：1确认连接无误2调节旋钮置零3合闸4启动实验台布局（直流部分，实验台右部）数字式直流电压表可调直流电流源直流导线数字式直流电流表注意：3电压源不可短路，电流源不可开路4不可超过量程，报警后立刻复位或切断电源5数字电流表20mA和20mA以上档位不可混用4不能误用电流档去量测电源电压双路可调直流电压源《2A50ma200V30V万用表1测量交流电压/电流预估待测节点电压/支路电流，选择大一档量程读取数据，按档位换算2测量直流电压/电流红色表笔为正，黑色为负。如果反偏，说明实际电压/电流方向与参考方向相反，对调表笔即可。3测量电阻待测电路或元件必须不带电；可用于判断电路通断.1.先进行调零，使指针指向“0”2.选择合适档位，表盘格数为100，计算每格对应读数3.读取格数，两格之间估计读数，如：32.54.如果档位是10V,则实际读数为32.5X0.1V=3.25V不同档位如何读数？为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。这就要求电压表的内阻为无穷大；电流表的内阻为零。三、实验原理VA2仪表内阻模型电压表相当于理想电压表并联一只电阻电流表相当于理想电流表串联一只电阻3测量误差当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。这种测量误差值的大小与仪表本身内部等效阻值（内阻）的大小密切相关。只要测出仪表的内阻，即可计算出由其产生的测量误差。1理想表计4测量内阻的方法分流法测量电流表的内阻A为被测内阻(RA)的直流电流表。测量时先断开开关S，调节电流源的输出电流I，使A表指针满偏转。然后合上开关S，调节电阻箱RB的阻值，使电流表的指针指在1/2偏转位置。此时有：IA＝IS＝I/2I∴RA＝RB∥R11分压法测量电压表的内阻V为被测内阻(RV)的电压表。测量时先将开关S闭合，调节直流稳压电源的输出电压U，使电压表V的指针为满偏转。然后断开开关S，调节RB使电压表V的指示值减半。此时有：Uv＝US＝I/2U∴RV＝RB＋R1。R1R1UR1为固定电阻器的电阻值RB可由电阻箱的刻度盘上读得三、实验内容和步骤1、实验设备序号名称型号与规格数量备注1可调直流稳压电源0~30V二路选择A或B2可调恒流源0~500mA1实际能力为50mA3指针式万用表MF-471被测对象4可调电阻箱0~9999.9Ω1HE-195电阻器按需选择按需选择HE-112、接线示意图X1000X100X10X1X0.1X0.01R1（1）电阻箱由六个可调电阻器组成，可串联连接，直接读数（2）数字毫安表与电流源串联12.512.56数字直流毫安表直流电流源3.根据“分压法”原理测定指针式万用表直流电压2.5V和10V档量限的内阻。被测电压表量限S闭合时表读数（V）S断开时表读数（V）RB(KΩ)R1(KΩ)计算内阻RV（KΩ）S(Ω/V)2.5V10V（1）从实验台下部找出实验模板HE-19,HE-11（2）连接实验电路，R1来自HE-11，RB来自HE-19，开关“闭合”（3）电压源Ua微调钮到最小（左旋）,与数字直流电压表并连，调整到所需电压（2.5V/10V）（4）开关“断开”，调整电阻RB使电压指示1/2处（5）读取电阻值R1,RB，计算R1+RB（6）重复（3）~（5）4.根据“分流法”原理测定指针式万用表（MF-47型）直流电流0.5mA和5mA档量限的内阻。被测电流表量限S断开时表读数（mA）S闭合时表读数（mA）RB（Ω）R1（Ω）计算内阻RA（Ω）0.5mA5mA（1）连接实验电路，R1来自HE-11，RB来自HE-19，开关“断开”（2）恒流源微调钮到最小（左旋）,选择50mA档,与数字直流电流表串接（20mA档），调整到所需电流（0.5mA/5mA）（3）开关“闭合”，调整电阻RB使电流指示1/2处（4）读取电阻值R1,RB，计算R1//RB（5）重复（2）~（4）5.用指针式万用表直流电压10V档量程测量图1-3电路中R1上...
