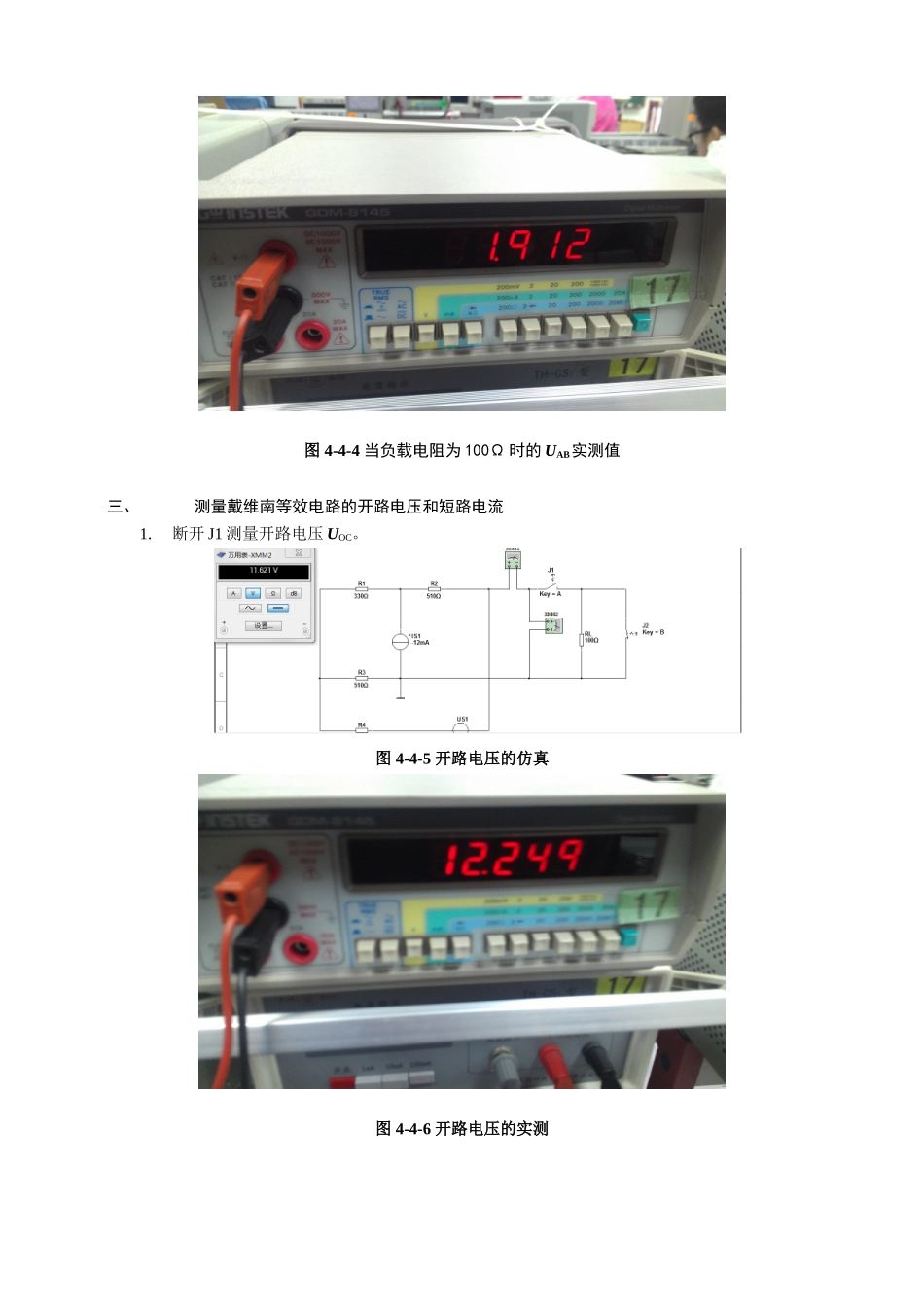

实验4-4戴维南定理的验证班级：信工6班姓名：黄宇樽学号：1121000106实验班次实验台编号个人数据Us(V)Is(mA)51718-12一、实验目的1.验证戴维南定理的正确性，加深对该定理的理解。2.掌握含源二端网络的开路电压和等效电阻的测定方法，并了解各种测量方法的特点。二、含源二段网络外特性的测试1.含源二端网络的外特性的测试电路R1330ΩR2510ΩIS1-12mAR3510ΩR410ΩUS118VABR5100ΩKey=A50%XMM1XMM2图4-4-1含源二端网络的外特性的仿真测量图图4-4-2含源二端网络的外特性的实测电路2.含源二端网络外特性数据表（1）数据表表4-4-1测量含源二端网络的外特性（IS=-12mA，US=18V）RL/Ω实验内容910710510330100计算值UAB/V7.406.705.774.521.87IAB/mA8.139.4411.3113.7018.70仿真值UAB/V7.3966.7095.7554.5131.875IAB/mA8.1299.44911.28413.67418.748实测值UAB/V7.456.7705.8084.5791.912IAB/mA7.9779.34211.4813.69618.783（2）理论计算：当负载电阻为100Ω时的UAB值UAB=1.87V（3）仿真测量图：当负载电阻为100Ω时的UAB与IAB值图4-4-3当负载电阻为100Ω时的UAB与IAB仿真值（4）实际测量图：当负载电阻为100Ω时的UAB值图4-4-4当负载电阻为100Ω时的UAB实测值三、测量戴维南等效电路的开路电压和短路电流1.断开J1测量开路电压UOC。图4-4-5开路电压的仿真图4-4-6开路电压的实测2.闭合J1、J2，测量短路电流ISC。图4-4-7短路电流的仿真图4-4-8短路电流的实测3.将实验数据填到表4-4-2。表4-4-2用开路电压/短路电流计算等效电阻测量等效电阻实验数据实验内容开路电压UOC/V短路电流ISC/mA等效电阻RO=UOC/ISC(Ω)计算值11.62022.36051.972仿真值11.62122.35451.986实验值12.24922.8253.6774.根据开路电压和短路电流计算戴维南等效电路的等效电阻Ro。四、测量计算戴维南等效电路的等效电阻1.将被测二端网络中的独立源IS去掉，将US用短路线代替，将负载RL去掉，用万用表直接读出等效电阻Ro。图4-4-9用万用表直接测定等效电阻REQ的仿真图4-4-10用万用表直接测定等效电阻REQ的实测2.用串并联法计算戴维南等效电路的等效电阻REQ五、测量计算戴维南等效电路的负载电压1.用开路电压和等效电阻构成戴维南等效电路，测量负载电阻RL上的电压。R1520ΩUOC11.6VRL100ΩXMM1XMM2图4-4-11戴维南等效电路外特性仿真原理图图4-4-12戴维南等效电路外特性实测电路2.戴维南等效电路计算与测量图（1）计算负载电阻为100Ω时RL上的电压。（2）仿真测量图：当负载电阻为100Ω时的UAB与IAB值图4-4-3当负载电阻为100Ω时的UAB与IAB仿真值（3）实际测量图：当负载电阻为100Ω时的UAB值图4-4-4当负载电阻为100Ω时的UAB实测值六、戴维南等效电路外特性的仿真与测量表4-4-5含源二端网络等效电路的外特性（Rko=-12Ω，Uoc=18V）RL/Ω实验内容910710510330100计算值UAB/V7.406.705.774.521.87IAB/mA8.139.4411.3113.7018.70仿真值UAB/V7.3966.7095.7554.5131.875IAB/mA8.1299.44911.28413.67418.748实测值UAB/V7.456.7705.8084.5791.912IAB/mA7.9779.34211.4813.69618.783七、实验结论本实验通过含源二段网络外特性的测试数据与戴维南等效电路得出的测试数据进行对比，证明了：任何一个线性含源的二端网络，都可以用一个电压源和一个电阻串联的支路来等效。电压源的电压US等于这个含源二端网络的开路电压，等效电阻Ro等于该网络中所有独立源均置零，即理想电压源视为短接，理想电流源视为开路时的等效电阻。Req和Ro称为含源二段网络的戴维南等效参数。
