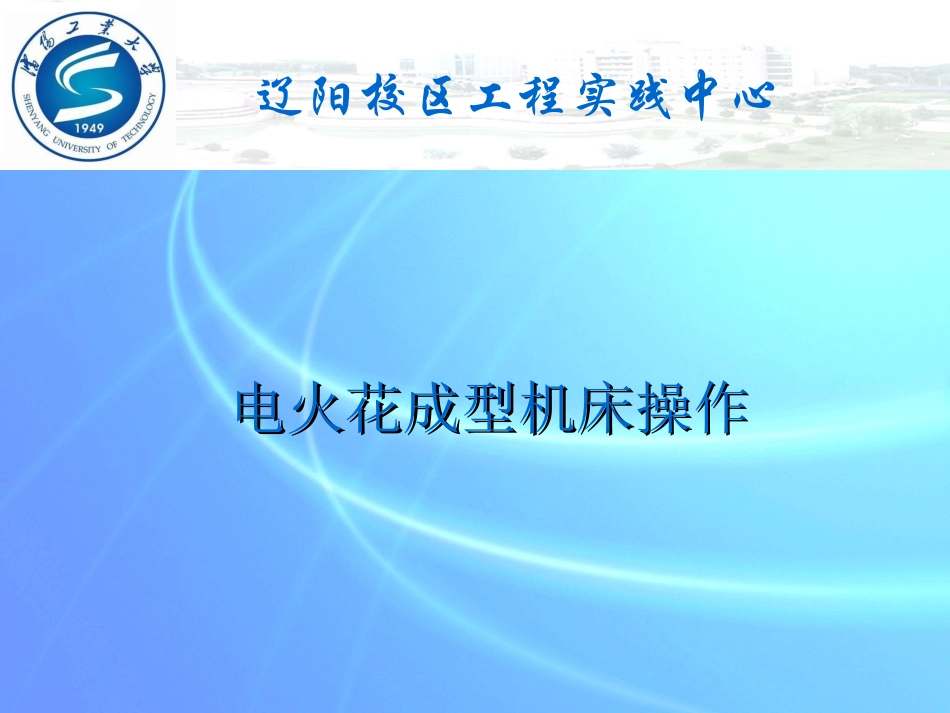

辽阳校区工程实践中心电火花成型机床操作电火花成型机床操作目录一、电火花成型机床简介二、主机各部分及其作用三、电极材料四、正确操作电火花成型机床要点五、电火花加工的原理与特点六、电火花加工的基本工艺规律七、电火花加工的应用范围一、电火花成型机床简介1、名称：电火花成型机床2、型号：7140P3、结构：立柱式4、组成：主机、电源箱、工作液循环过滤系统7140P电火花成型机床二、主机各部分及其作用1、床身和立柱它主要是一个基础构，应确保电极与工件之间的相互位置。2、工作台主要是用来支撑和装夹工件，容纳工作液，使电极和工件浸在工作液中，起到冷却、排屑作用。3、主轴头有伺服进给机构、导向防扭机构、辅助机构三部分组成，它控制加工件与工具电极之间的放电间隙。4、工作液系统使工作液强迫循环。三、电极材料电极材料必须是导电性能良好，损耗小，造型容易，并且具有加工稳定、效率高、材料来源丰富、价格便宜等特点，常用电极材料有紫铜、石墨、黄铜、铜钨合金和钢、铸铁等。四、正确操作电火花成型机床要点•1．准备阶段。在操作之前，首先有个准备阶段，包括看懂被加工件的图纸和各项工艺要求，根据电极、模板形状、尺寸规格，确定装夹装置和位置。•2．在装夹前必须首先启动液压系统，使其处于动态，防止开机后影响装夹精度。•3．根据加工型孔的厚度、尺寸公差和表面粗糙度的要求，确定脉冲规准，按粗、中、精关系，选择电压、电流、脉宽、间隔，确保稳定加工。4.一切准备好后，可给工作液槽充油（工作液）。油面高低可根据加工的面积及粗、中、精规准确定，一般高出工件表面20～100mm。并调好冲油或抽油的压力大小，如果冲油压力过大，将造成液压头受反作用力过大，且会增加电极损耗；抽油力过大容易引起油杯内空洞，引起放炮现象，抽力过小则排屑条件不好，加工不稳定。5．液压头的空载进给速度，一般是每分钟100mm，短路回升速度是进给速度的1?2倍。为保证稳定加工，电极进给的深度，加工冲模时应是刃口厚度的1.5～2.5倍。6.型腔模加工大多采用上冲油形式，冲油压力一般在49kPa。冲油压力过大，电极损耗大，过小则排屑条件不好。型腔加工的深度控制与冲模不一样，主要是按被加工型腔的尺寸要求来定。五、电火花加工的原理与特点电火花加工是在一定的液体介质中，利用脉冲放电对导电材料的电蚀现象来蚀除材料，从而使零件的尺寸、形状和表面质量达到预定技术要求的一种加工方法。1.电火花加工原理：加工时，脉冲电源的一极接工具电极，另一极接工件电极。两极均浸入具有一定绝缘度的液体介质(煤油、矿物油)中。工具电极由自动进给装置控制，以保证工具和工件在正常加工时维持一很小的放电间隙（0.01~0.05mm)。当脉冲电压加到两极间，变将当时条件下极间最近点的液体介质击穿，形成放电通道。由于通道的截面积很小，放电时间极短，致使能量高度集中（106～107W/mm2)，放电区域产生的高温使材料熔化甚至蒸发以致形成一个小凹坑。第一次脉冲放电结束后，经过很短的时间间隔，第二个脉冲又在极间最近点击穿放电。如此周而复始高频率的循环下去，工具电极不断的向工件进给，它的形状最终就复制在工件上，形成所需要的加工表面。2.电火花加工的条件（1）必须采用脉冲电源，以形成瞬时的脉冲放电。（2）必须采用自动进给调节装置，以保持工具电极与工件电极间微小的放电间隙。（3）火花放电必须在具有一定绝缘强度的液体介质（工作液）中进行，如煤油、造化液、去离子水等。工作液除有利于产生脉冲式的火花放电外，而且有利于排出放电过程中产生的电蚀产物和冷却电极以及工作表面。3.电火花加工的特点：（1）可加工任何高强度、高韧性、高硬度、高脆性以及高纯度的导电材料，如：不锈钢、钛合金、工业纯铁、淬火钢、硬质合金、导电陶瓷、立方氮化硼、人造聚晶金刚石等。（2）加工时无明显切削力，适用于低刚度工件和细微结构的加工。（3）脉冲参数可根据需要进行调节，可在一台机床上进行粗加工、半精加工和精加工。（4）在一般情况下，生产效率低于切削加工。（5）放电过程中工具电极损耗，影响成形精度。六、电火花加工的基本工艺规律1.加工速度：单个脉冲能...
