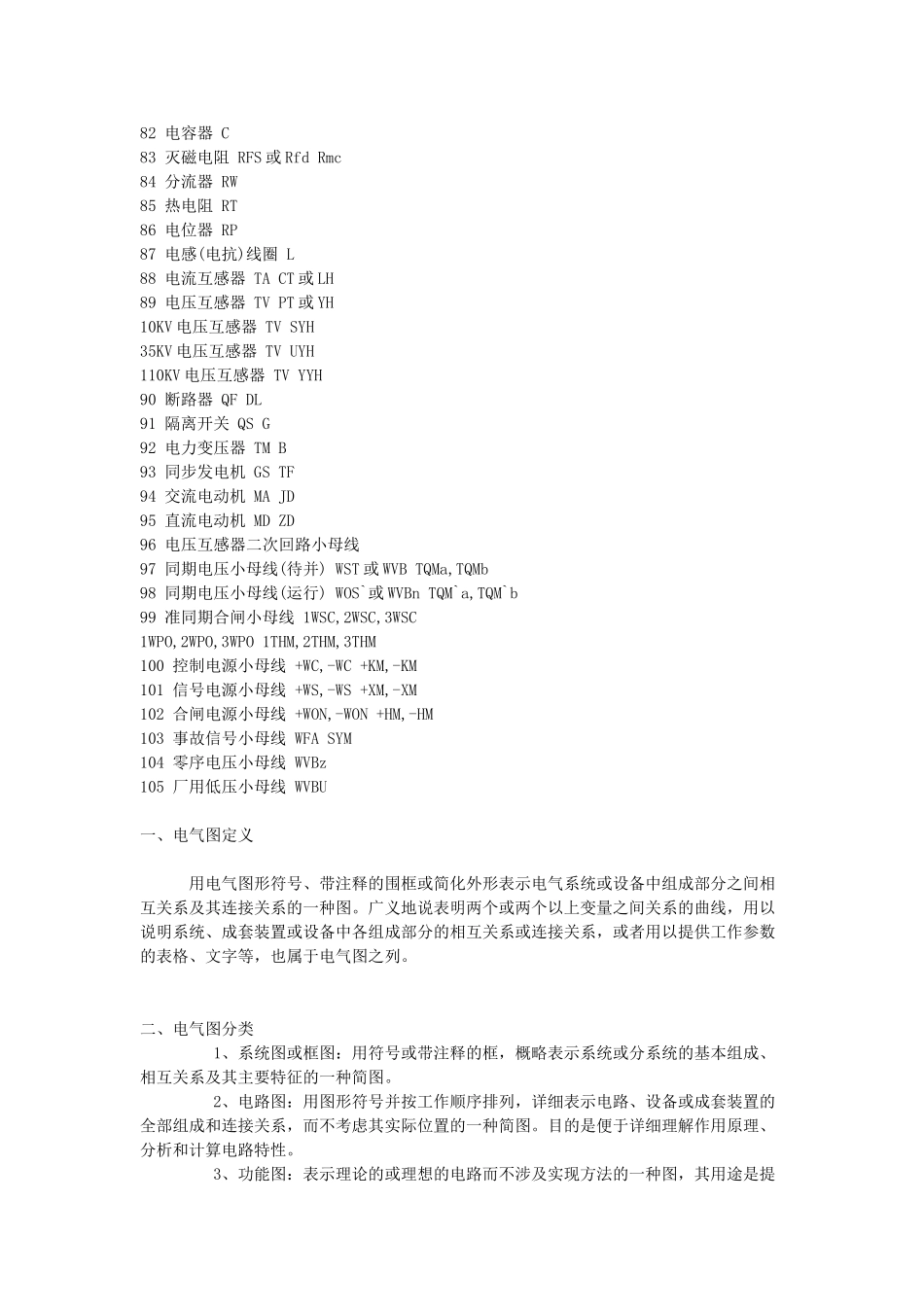

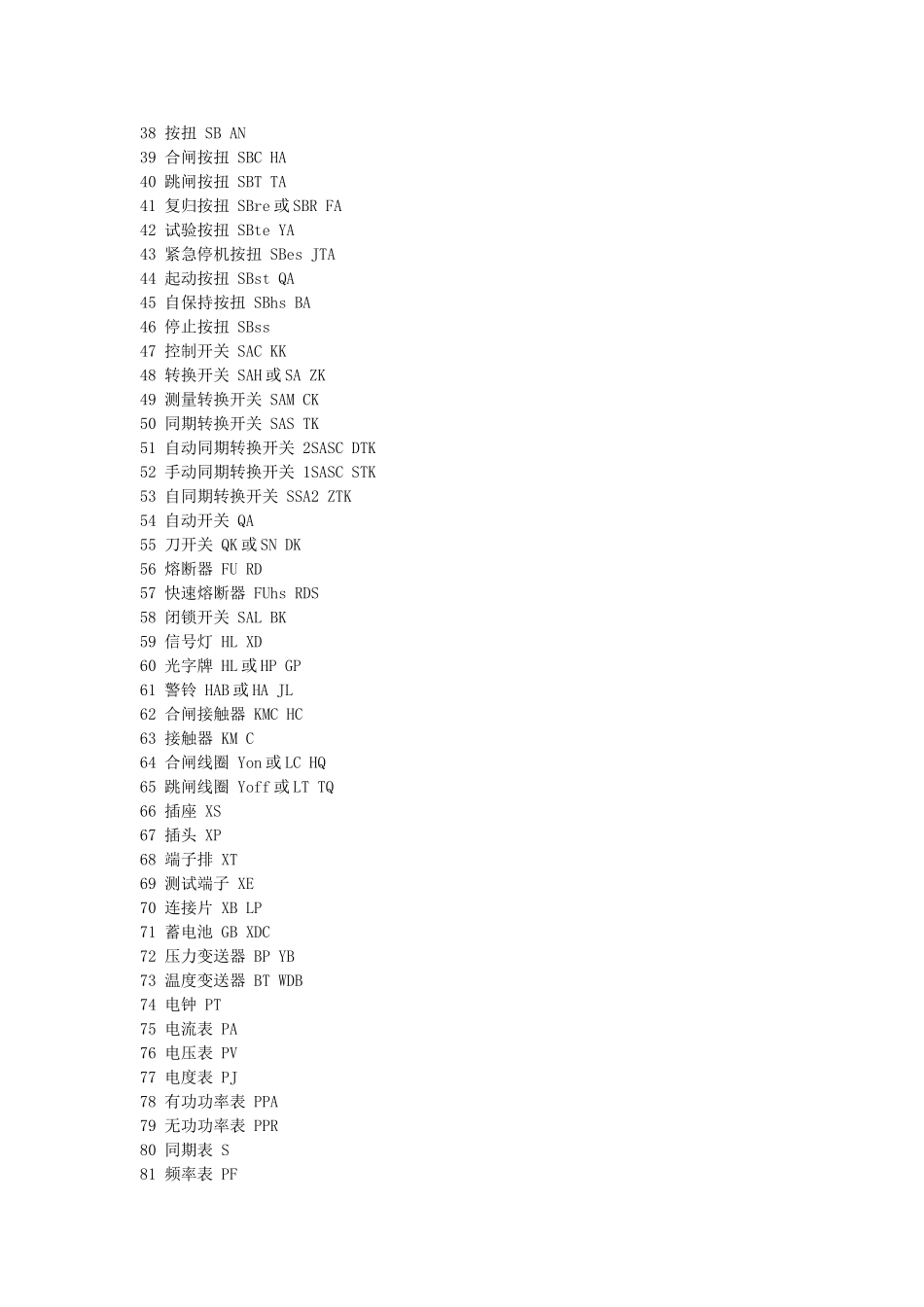

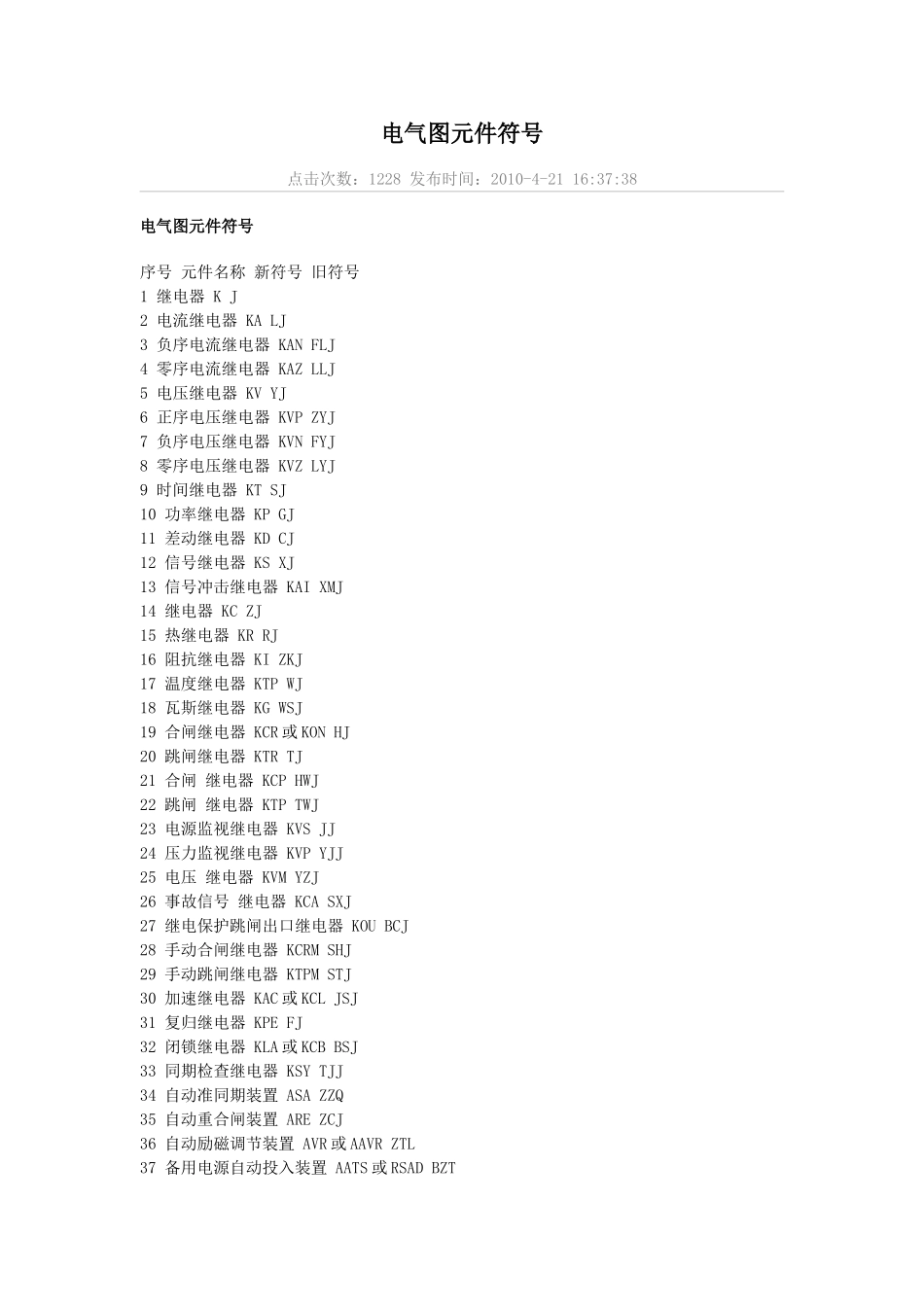

电气图元件符号点击次数：1228发布时间：2010-4-2116:37:38电气图元件符号序号元件名称新符号旧符号1继电器KJ2电流继电器KALJ3负序电流继电器KANFLJ4零序电流继电器KAZLLJ5电压继电器KVYJ6正序电压继电器KVPZYJ7负序电压继电器KVNFYJ8零序电压继电器KVZLYJ9时间继电器KTSJ10功率继电器KPGJ11差动继电器KDCJ12信号继电器KSXJ13信号冲击继电器KAIXMJ14继电器KCZJ15热继电器KRRJ16阻抗继电器KIZKJ17温度继电器KTPWJ18瓦斯继电器KGWSJ19合闸继电器KCR或KONHJ20跳闸继电器KTRTJ21合闸继电器KCPHWJ22跳闸继电器KTPTWJ23电源监视继电器KVSJJ24压力监视继电器KVPYJJ25电压继电器KVMYZJ26事故信号继电器KCASXJ27继电保护跳闸出口继电器KOUBCJ28手动合闸继电器KCRMSHJ29手动跳闸继电器KTPMSTJ30加速继电器KAC或KCLJSJ31复归继电器KPEFJ32闭锁继电器KLA或KCBBSJ33同期检查继电器KSYTJJ34自动准同期装置ASAZZQ35自动重合闸装置AREZCJ36自动励磁调节装置AVR或AAVRZTL37备用电源自动投入装置AATS或RSADBZT38按扭SBAN39合闸按扭SBCHA40跳闸按扭SBTTA41复归按扭SBre或SBRFA42试验按扭SBteYA43紧急停机按扭SBesJTA44起动按扭SBstQA45自保持按扭SBhsBA46停止按扭SBss47控制开关SACKK48转换开关SAH或SAZK49测量转换开关SAMCK50同期转换开关SASTK51自动同期转换开关2SASCDTK52手动同期转换开关1SASCSTK53自同期转换开关SSA2ZTK54自动开关QA55刀开关QK或SNDK56熔断器FURD57快速熔断器FUhsRDS58闭锁开关SALBK59信号灯HLXD60光字牌HL或HPGP61警铃HAB或HAJL62合闸接触器KMCHC63接触器KMC64合闸线圈Yon或LCHQ65跳闸线圈Yoff或LTTQ66插座XS67插头XP68端子排XT69测试端子XE70连接片XBLP71蓄电池GBXDC72压力变送器BPYB73温度变送器BTWDB74电钟PT75电流表PA76电压表PV77电度表PJ78有功功率表PPA79无功功率表PPR80同期表S81频率表PF82电容器C83灭磁电阻RFS或RfdRmc84分流器RW85热电阻RT86电位器RP87电感(电抗)线圈L88电流互感器TACT或LH89电压互感器TVPT或YH10KV电压互感器TVSYH35KV电压互感器TVUYH110KV电压互感器TVYYH90断路器QFDL91隔离开关QSG92电力变压器TMB93同步发电机GSTF94交流电动机MAJD95直流电动机MDZD96电压互感器二次回路小母线97同期电压小母线(待并)WST或WVBTQMa,TQMb98同期电压小母线(运行)WOS`或WVBnTQM`a,TQM`b99准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO1THM,2THM,3THM100控制电源小母线+WC,-WC+KM,-KM101信号电源小母线+WS,-WS+XM,-XM102合闸电源小母线+WON,-WON+HM,-HM103事故信号小母线WFASYM104零序电压小母线WVBz105厂用低压小母线WVBU一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。4、逻辑图：主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。5、功能表图：表示控制系统的作用和状态的一种图。6、等效电路图：表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或...
