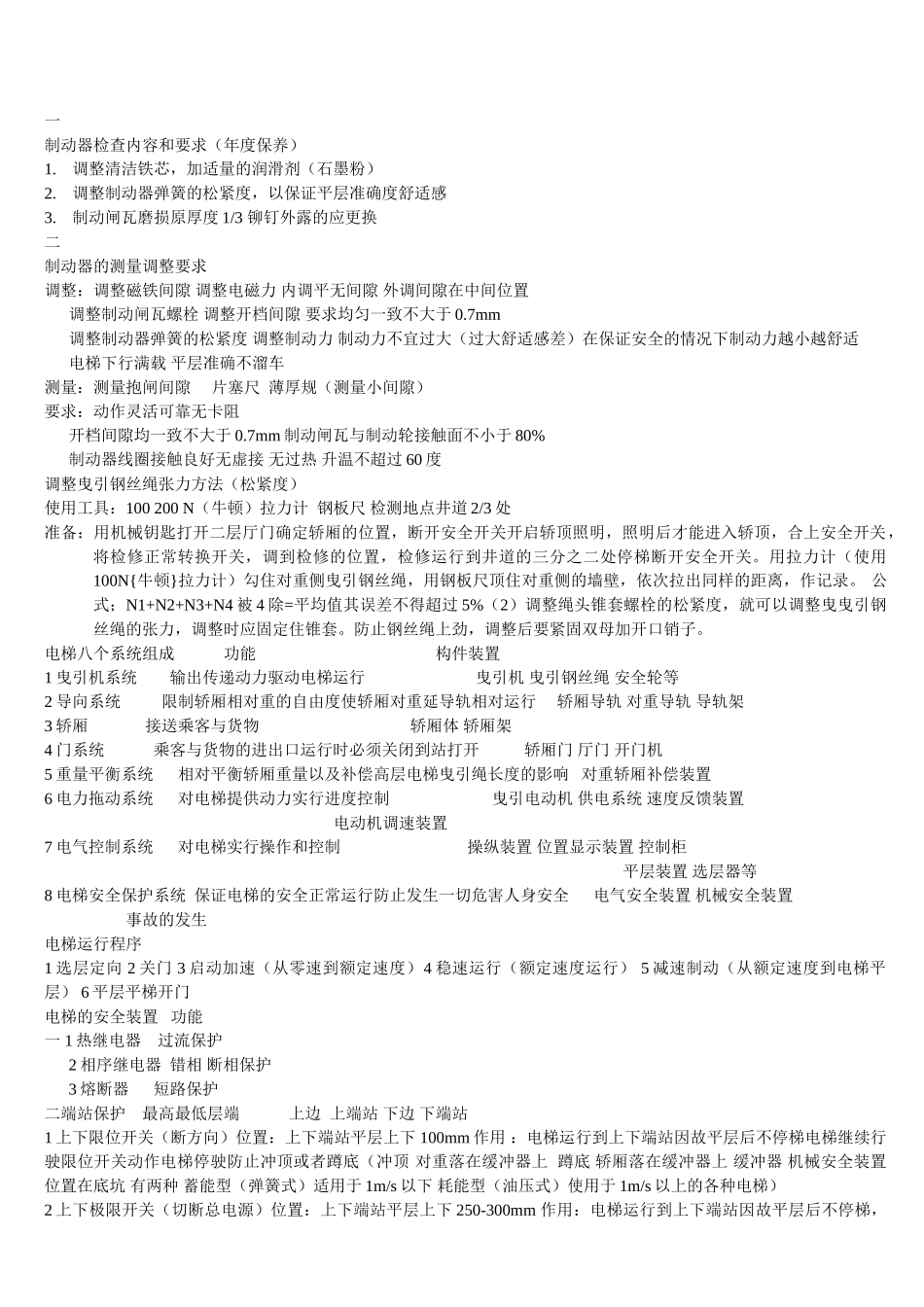

一制动器检查内容和要求（年度保养）1.调整清洁铁芯，加适量的润滑剂（石墨粉）2.调整制动器弹簧的松紧度，以保证平层准确度舒适感3.制动闸瓦磨损原厚度1/3铆钉外露的应更换二制动器的测量调整要求调整：调整磁铁间隙调整电磁力内调平无间隙外调间隙在中间位置调整制动闸瓦螺栓调整开档间隙要求均匀一致不大于0.7mm调整制动器弹簧的松紧度调整制动力制动力不宜过大（过大舒适感差）在保证安全的情况下制动力越小越舒适电梯下行满载平层准确不溜车测量：测量抱闸间隙片塞尺薄厚规（测量小间隙）要求：动作灵活可靠无卡阻开档间隙均一致不大于0.7mm制动闸瓦与制动轮接触面不小于80%制动器线圈接触良好无虚接无过热升温不超过60度调整曳引钢丝绳张力方法（松紧度）使用工具：100200N（牛顿）拉力计钢板尺检测地点井道2/3处准备：用机械钥匙打开二层厅门确定轿厢的位置，断开安全开关开启轿顶照明，照明后才能进入轿顶，合上安全开关，将检修正常转换开关，调到检修的位置，检修运行到井道的三分之二处停梯断开安全开关。用拉力计（使用100N{牛顿}拉力计）勾住对重侧曳引钢丝绳，用钢板尺顶住对重侧的墙壁，依次拉出同样的距离，作记录。公式；N1+N2+N3+N4被4除=平均值其误差不得超过5%（2）调整绳头锥套螺栓的松紧度，就可以调整曳曳引钢丝绳的张力，调整时应固定住锥套。防止钢丝绳上劲，调整后要紧固双母加开口销子。电梯八个系统组成功能构件装置1曳引机系统输出传递动力驱动电梯运行曳引机曳引钢丝绳安全轮等2导向系统限制轿厢相对重的自由度使轿厢对重延导轨相对运行轿厢导轨对重导轨导轨架3轿厢接送乘客与货物轿厢体轿厢架4门系统乘客与货物的进出口运行时必须关闭到站打开轿厢门厅门开门机5重量平衡系统相对平衡轿厢重量以及补偿高层电梯曳引绳长度的影响对重轿厢补偿装置6电力拖动系统对电梯提供动力实行进度控制曳引电动机供电系统速度反馈装置电动机调速装置7电气控制系统对电梯实行操作和控制操纵装置位置显示装置控制柜平层装置选层器等8电梯安全保护系统保证电梯的安全正常运行防止发生一切危害人身安全电气安全装置机械安全装置事故的发生电梯运行程序1选层定向2关门3启动加速（从零速到额定速度）4稳速运行（额定速度运行）5减速制动（从额定速度到电梯平层）6平层平梯开门电梯的安全装置功能一1热继电器过流保护2相序继电器错相断相保护3熔断器短路保护二端站保护最高最低层端上边上端站下边下端站1上下限位开关（断方向）位置：上下端站平层上下100mm作用：电梯运行到上下端站因故平层后不停梯电梯继续行驶限位开关动作电梯停驶防止冲顶或者蹲底（冲顶对重落在缓冲器上蹲底轿厢落在缓冲器上缓冲器机械安全装置位置在底坑有两种蓄能型（弹簧式）适用于1m/s以下耗能型（油压式）使用于1m/s以上的各种电梯）2上下极限开关（切断总电源）位置：上下端站平层上下250-300mm作用：电梯运行到上下端站因故平层后不停梯，限位开关不起作用电梯继续行驶极限开关动作电梯停驶3上下机械缓速开关（断快速）（强迫缓速开关）位置：上下端站换速点滞后的位置作用：电梯运行到上下端站换速点滞后的位置机械缓速开关动作电梯从快速转为慢速（主要作用保证换速）三电梯门的保护1厅门机电联锁装置（断方向）位置：厅门上方机械：钩子锁电气：电气触点厅门机电联锁是串联电路，厅门关好后各处点都应处于闭合状态，门锁继电器吸合，如有一点断开，门锁继电器不吸合，电梯不能运行作用；（1）厅门未关好电梯不能运行。（2）厅门关好后在外不能用手扒开厅门。四超载开关（断关门）电梯不允许超载运行，假设超载了，超载开关动作（超载开关在轿厢的底部）同时超载灯亮起，蜂鸣器响起，电梯拒绝关门，电梯不能运行。超载开关在额定载重量110%时动作五轿门安全触板轿门内侧光电装置安全触板装置也是机电联锁装置机械、：安全触板电气：触板开关作用：电梯关门时碰撞触板，开关动作，自动关门防止夹人六各处安全开关串联电路正常情况下各触点应处于闭合状态安全继电器吸合如有一点断开安全继电器不吸合电梯不能运行维修人员在某处工作断开某处安全开关保证安全七消防开关（消防人员专用）位置：...
