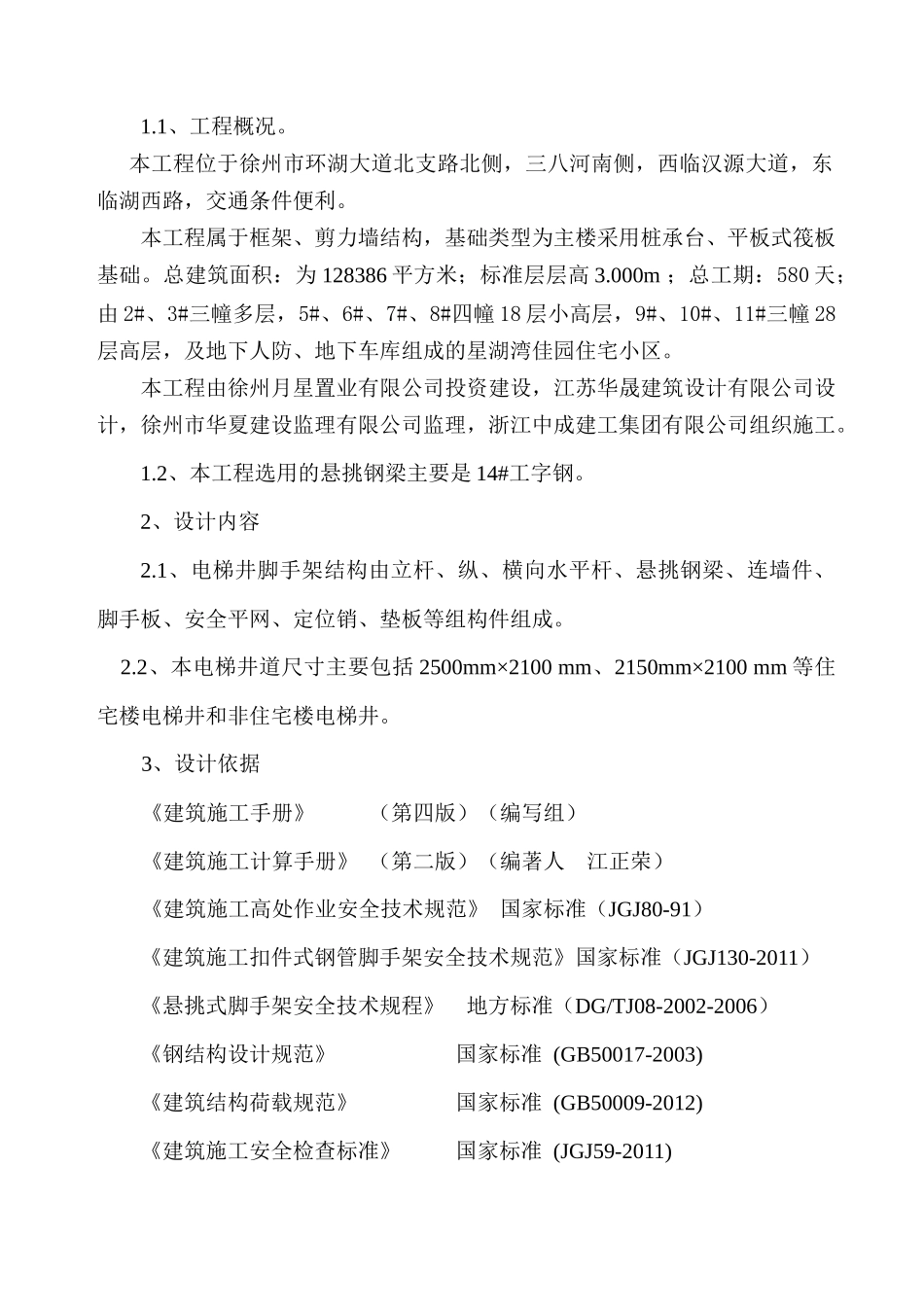

目录一、概述…………………………………………………………………1二、设计内容……………………………………………………………1三、设计依据……………………………………………………………1四、电梯井脚手架结构…………………………………………………2五、脚手架材料…………………………………………………………2六、脚手架搭设流程及要求……………………………………………3七、脚手架搭设质量要求………………………………………………4八、脚手架搭设安全技术措施…………………………………………4九、脚手架拆除安全技术措施…………………………………………5十、脚手架的维护与管理………………………………………………5十一、电梯井道施工悬挑钢梁基础脚手架剖面图……………………7十二、电梯井道悬挑钢梁节点图………………………………………8十三、电梯井道施工悬挑钢梁基础脚手架节点图……………………91、概述1.1、工程概况。本工程位于徐州市环湖大道北支路北侧，三八河南侧，西临汉源大道，东临湖西路，交通条件便利。本工程属于框架、剪力墙结构，基础类型为主楼采用桩承台、平板式筏板基础。总建筑面积：为128386平方米；标准层层高3.000m；总工期：580天；由2#、3#三幢多层，5#、6#、7#、8#四幢18层小高层，9#、10#、11#三幢28层高层，及地下人防、地下车库组成的星湖湾佳园住宅小区。本工程由徐州月星置业有限公司投资建设，江苏华晟建筑设计有限公司设计，徐州市华夏建设监理有限公司监理，浙江中成建工集团有限公司组织施工。1.2、本工程选用的悬挑钢梁主要是14#工字钢。2、设计内容2.1、电梯井脚手架结构由立杆、纵、横向水平杆、悬挑钢梁、连墙件、脚手板、安全平网、定位销、垫板等组构件组成。2.2、本电梯井道尺寸主要包括2500mm×2100mm、2150mm×2100mm等住宅楼电梯井和非住宅楼电梯井。3、设计依据《建筑施工手册》（第四版）（编写组）《建筑施工计算手册》（第二版）（编著人江正荣）《建筑施工高处作业安全技术规范》国家标准（JGJ80-91）《建筑施工扣件式钢管脚手架安全技术规范》国家标准（JGJ130-2011）《悬挑式脚手架安全技术规程》地方标准（DG/TJ08-2002-2006）《钢结构设计规范》国家标准(GB50017-2003)《建筑结构荷载规范》国家标准(GB50009-2012)《建筑施工安全检查标准》国家标准(JGJ59-2011)4、电梯井脚手架结构4.1、根据施工现场楼层高度及电梯井尺寸，来搭设井内脚手架。4.2、电梯井内的悬挑钢梁基础脚手架按一般落地脚手架搭设要求实施，步高和总高与外部脚手架一致。4.3、电梯井悬挑钢梁基础脚手架施工高度控制在10步（18米）以内，且选用14#及以上工字钢作为电梯井道脚手架悬挑式基础的搁置钢梁。4.4、在施工层的高度区域，根据电梯井具体尺寸及井内壁模板施工的需要，控制脚手架立杆中心离电梯井四周内壁的距离≥300mm，且＜350mm。4.5、电梯井内脚手架立杆中心间距≤1500mm×1500mm，纵横水平杆步高不得大于1800mm。如电梯井道尺寸偏大，则相应增加立杆，步高不变；电梯井道脚手架必须先设置悬挑钢梁基础，再布置立杆，进行搭设。4.6、电梯井道内脚手架必须按每楼层设置连墙件，并刚性连接。5、脚手架材料5.1钢管：立杆、纵横水平杆、连墙件均采用外径48mm，壁厚3.50mm（不小于3.0mm）。钢材强度等级Q235-A，其化学成份与机械性能符符合国家家标准《碳素结构钢》（GB／T700）的要求。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，应涂防锈漆。新用的钢管要有出厂合格证,方可在施工中使用。5.2、扣件：应符合《钢管脚手架扣件》（GB15831－2006）的规定。由有扣件生产许可证的生产厂家提供，扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。5.3、脚手板：采用脚手板及脚手片，不得出现断裂、松散等情形，不得使用碳化情况的海竹笆脚手片。5.4、悬挑钢梁：均采用Q235B钢；选用热轧普通型；型钢的规格尺寸、表面外观质量等要符合现行国家产品标准和《钢结构工程施工质量验收规范》；当钢材的表面有锈蚀、麻点或划痕等缺陷时，其...
