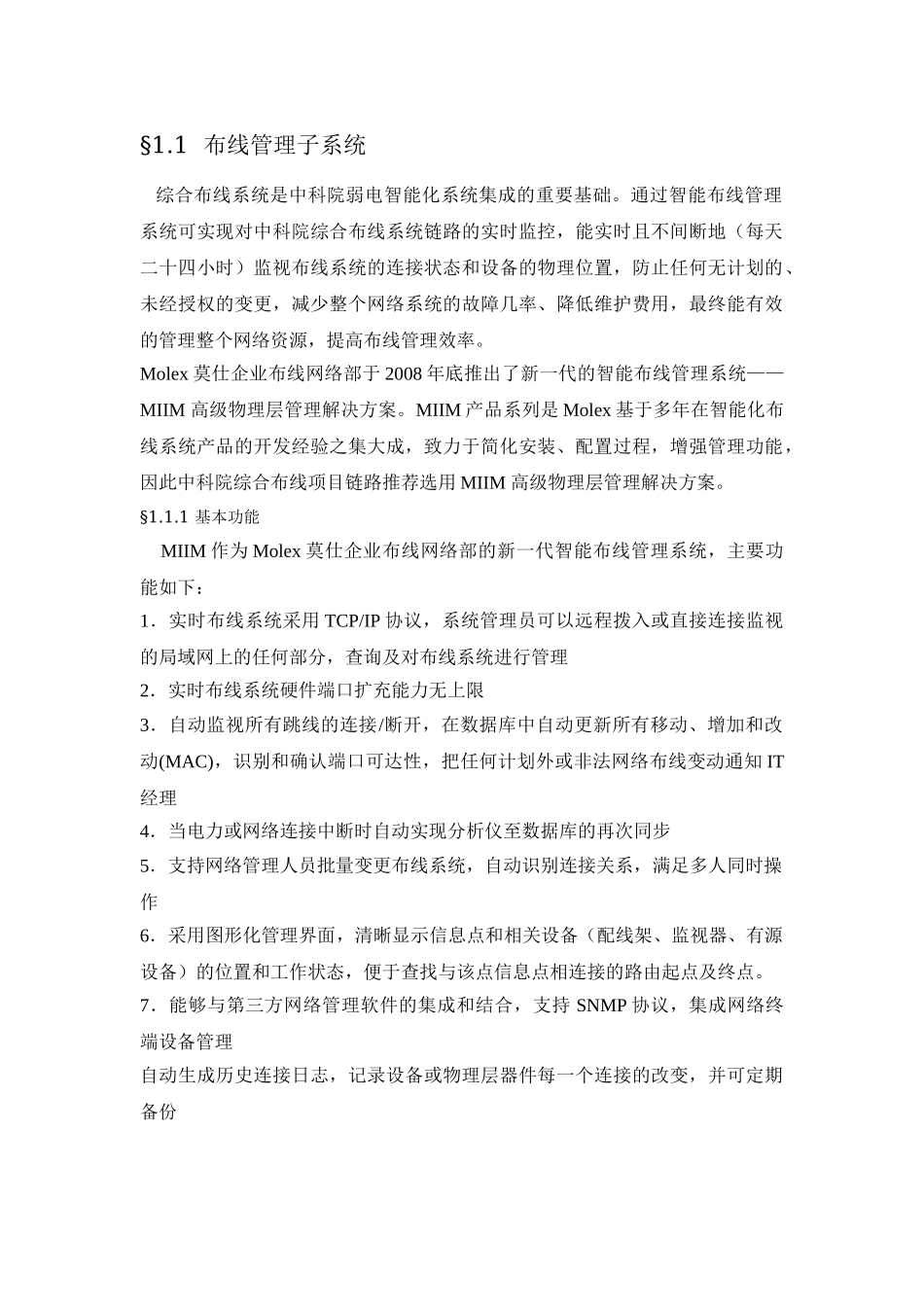

§1.1布线管理子系统综合布线系统是中科院弱电智能化系统集成的重要基础。通过智能布线管理系统可实现对中科院综合布线系统链路的实时监控，能实时且不间断地（每天二十四小时）监视布线系统的连接状态和设备的物理位置，防止任何无计划的、未经授权的变更，减少整个网络系统的故障几率、降低维护费用，最终能有效的管理整个网络资源，提高布线管理效率。Molex莫仕企业布线网络部于2008年底推出了新一代的智能布线管理系统——MIIM高级物理层管理解决方案。MIIM产品系列是Molex基于多年在智能化布线系统产品的开发经验之集大成，致力于简化安装、配置过程，增强管理功能，因此中科院综合布线项目链路推荐选用MIIM高级物理层管理解决方案。§1.1.1基本功能MIIM作为Molex莫仕企业布线网络部的新一代智能布线管理系统，主要功能如下：1．实时布线系统采用TCP/IP协议，系统管理员可以远程拨入或直接连接监视的局域网上的任何部分，查询及对布线系统进行管理2．实时布线系统硬件端口扩充能力无上限3．自动监视所有跳线的连接/断开，在数据库中自动更新所有移动、增加和改动(MAC)，识别和确认端口可达性，把任何计划外或非法网络布线变动通知IT经理4．当电力或网络连接中断时自动实现分析仪至数据库的再次同步5．支持网络管理人员批量变更布线系统，自动识别连接关系，满足多人同时操作6．采用图形化管理界面，清晰显示信息点和相关设备（配线架、监视器、有源设备）的位置和工作状态，便于查找与该点信息点相连接的路由起点及终点。7．能够与第三方网络管理软件的集成和结合，支持SNMP协议，集成网络终端设备管理自动生成历史连接日志，记录设备或物理层器件每一个连接的改变，并可定期备份§1.1.2MIIM的独特功能MIIM高级物理层管理解决方案针对业界现有的布线管理系统的进行了革命性的改进，为最终用户带来更加便利、更加高效的智能布线管理系统。MIIM的设计理念是：尽可能地简化硬件、软件安装过程，使数据初始化复杂程度最小化，提供功能更强大、使用更简单的智能化布线系统，改变最终用户对智能化布线系统固有的烦琐、复杂、难以使用的印象。传统的实时布线管理解决方案硬件组件包括：实时系统监视器、实时配线架、实时跳线、实时链路线缆、实时接口线缆、实时集成条，关于硬件的安装和配置需要进行专门的培训，以保证所有组件相互匹配。现在，MIIM尽可能地简化了硬件组件，其组成部分变为：MIIM扫描仪（即监视器）、MIIM配线架、跳线。简单易懂的软件操作流程，客户端和服务器端界面友好。安装商可通过电子表格直接创建布线设备清单，简化硬件录入时间。MIIM无需对每个配线架逐一映射到监视器，无需安装专门的接口线缆，软件界面的硬件初始配置识别更快捷。同时，MIIM对比部署的网络组件与设计意图，突出显示不一致的地方，对不当的初始配置作出提示。MIIM扫描仪，高度为1U，通过到每个MIIM配线架的数据总线连接，监测576条物理信道(在交连环境中支持最多48个24端口配线架)。相对于RealTime的1U152物理信道，大大提升了安装密度，节省设备占用空间。每台MIIM扫描仪电耗小于30瓦，不要求专门风扇或冷却设备，且集中供电给MIIM配线架，达到环保节电效果。MIIM配线架两侧各有一个电源状态指示灯，保证从扫描仪正确连接电源。每个端口具有LED端口指示灯，方便快捷地指引跳线接插，缩短端口查找时间。MIIM开放数据平台，与新的或现有的IT管理工具融合，例如HPOpen-View、CiscoMARS和IBMTivoli，给你一个完全的网络状态显示。连续监测连接到工作区插座的设备存在情况，即使设备电源关闭。可以设定警报，当发生未经授权断开连接或试图连接网络时，通知相应的人员。MIIM独特的设计思路使智能布线管理系统的硬件感知范畴从配线架延伸到工作区。检验连到工作区插座的水平电缆的连续性，检测断开的连接，隔离由于传输房间内的接插、水平电缆中断或工作区与最终用户PC之间的线路断开导致的问题。通过设置事件触发的轮流检索，一直提供与连接所有插座的所有设备有关的最新信息–MIIM实时到分地记录设备每一次改变路径，无需增加网络负荷或改变检索周期。该功能可实现某一网络设备在局域网内的位...
