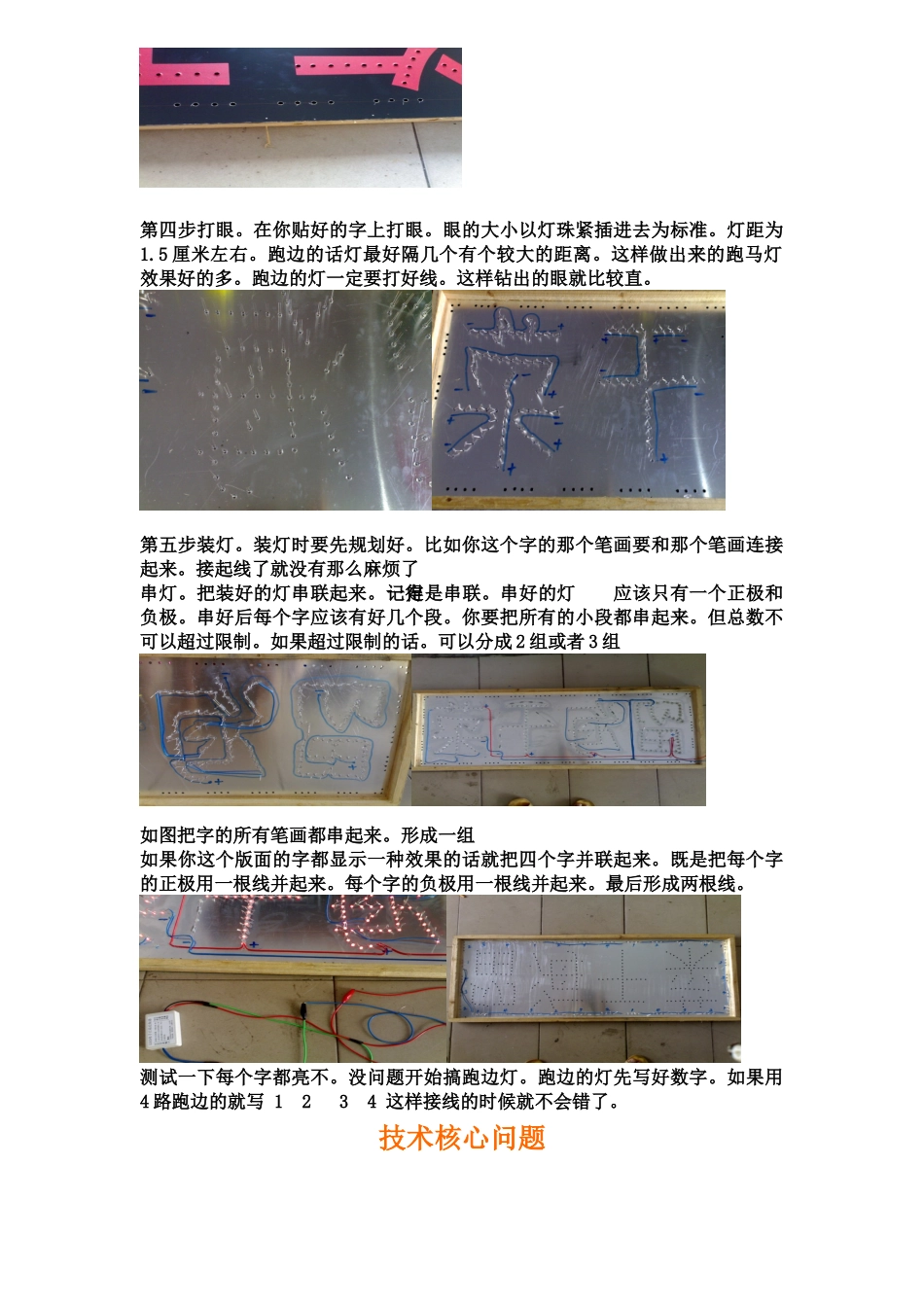

西安昂瑞科技有限公司电子灯箱制作教程电子灯箱的整体结构，一般是由铝塑板、亚克力，配上LED灯珠，电阻和热熔胶等，以LED发光二极管为光源，配上铝型材边框来组成。成本便宜，简单易作，亮度高.省电.广告效果好，深受用户的欢迎。（1）灯箱制作材料：外框：一般用5cm铝型材制作。光源：发光二极管(LED)面板：铝塑板、亚克力。字面：亚克力、胶贴边框支架：专用5cm铝型材。常见控制器：5路，6路，7路，8路、12路、12V3+1路14路（大功率可编程控制器）。（控制器的作用是把220V的交流电变成220V的直流电。再加上单片机本身电路功能达到各种变化的效果）（2）灯箱常用工具：电钻（5.0的钻头）烙铁、小手钳、热熔胶枪、电子灯箱测试仪。步骤：（1）、在底板上做出需要的字样（一般用刻字机或者铣边机）或者图案（2）、用手电钻或者雕刻机打出与LED二极管直经大小一样的孔。（3）、每个字或图案里的LED灯为串联（LED胶体内大头为负极，小头为正极，用烙铁焊在一起更好.也就是串联了），一般一组串联（红黄色不超过90个，蓝绿白色不超过65个），所加电阻数与LED灯个数之间的关系如图：红/黄色超高亮LED数串电阻值蓝色超高亮LED数串电阻值绿/白色超高亮LED数串电阻值其他颜色的超高亮发光二极管的个数和串入的电阻值可以自己试验可得，主要的是电流必15—20mA。25--3510K27—316K30—356K36—459K32—365.5K36—405.5K46—558K37—405K41—455K56—657K41—444.5K46—504.5K66—756K45—484K51—554K76—855K49—533.5K56—603.5K86—954K54—583K61—653K96—1053K59—632.5K66—702.5K106—1152K64—682K71—752K120以上#69—731.5K76—801.5K74以上#80--85##不建议采用，电压波动时影响稳定，以上参数仅供参考建议：红色分为96—105、蓝色分为59—63、绿色分为66—70其中的电阻都可以用1K/3W或2W的电阻，如5K,是用5个1K/3W的电阻5个串联，1.5K时，可以用2个1K/3W的电阻并联后再和一个1K/3W的电阻串联，所以在制作时只需要买1K/3W的电阻即可。电阻可以串在该组的任何两个LED之间。（4）、字与字或图案与图案之间一般为并联。（5）、所有的LED灯连接好以后，一般要用胶枪把它们给固定密封。以防脱捍和进水。注意LED所有两引脚一定不要短路。（6）、根据的所需来连接控制器不同的线，展示出不同的闪烁效果。下面图解制作过程第一步选材。用2.5毫米或者3毫米的铝塑板作为板材。2.5毫米的只可以做小的双面灯箱。第二步下料。把铝塑板裁成你要的尺寸。一般用美工刀就可以了。然后定上木条固定。如果用铝合金边框的话也要套上。这样制作起来方便。第三步帖字。用雕刻机刻出你要的不干胶字。不干胶字的颜色取决于你用LED灯的颜色。（如果你不是广告公司的话可以去广告公司刻字。一般一个字2元左右）第四步打眼。在你贴好的字上打眼。眼的大小以灯珠紧插进去为标准。灯距为1.5厘米左右。跑边的话灯最好隔几个有个较大的距离。这样做出来的跑马灯效果好的多。跑边的灯一定要打好线。这样钻出的眼就比较直。第五步装灯。装灯时要先规划好。比如你这个字的那个笔画要和那个笔画连接起来。接起线了就没有那么麻烦了串灯。把装好的灯串联起来。记得一定是串联。串好的灯应该只有一个正极和负极。串好后每个字应该有好几个段。你要把所有的小段都串起来。但总数不可以超过限制。如果超过限制的话。可以分成2组或者3组如图把字的所有笔画都串起来。形成一组如果你这个版面的字都显示一种效果的话就把四个字并联起来。既是把每个字的正极用一根线并起来。每个字的负极用一根线并起来。最后形成两根线。测试一下每个字都亮不。没问题开始搞跑边灯。跑边的灯先写好数字。如果用4路跑边的就写1234这样接线的时候就不会错了。技术核心问题咱们就以举例上的招牌为例。招牌上的内容是“刘海干菜”最简单的方法是把四个字全串联起来。串联后总共是476个红色的LED灯珠。串联后就是一个正极一个负极。（可以这样理解。我们先把灯珠串联成一大串476个灯。就是一个灯串。然后插在四个字上。灯串两端就是一个正极一个负极）分组：476个灯通电肯定是不亮的。所以要分组。476个分成4组每组是119个灯。那应该接每组接1...
