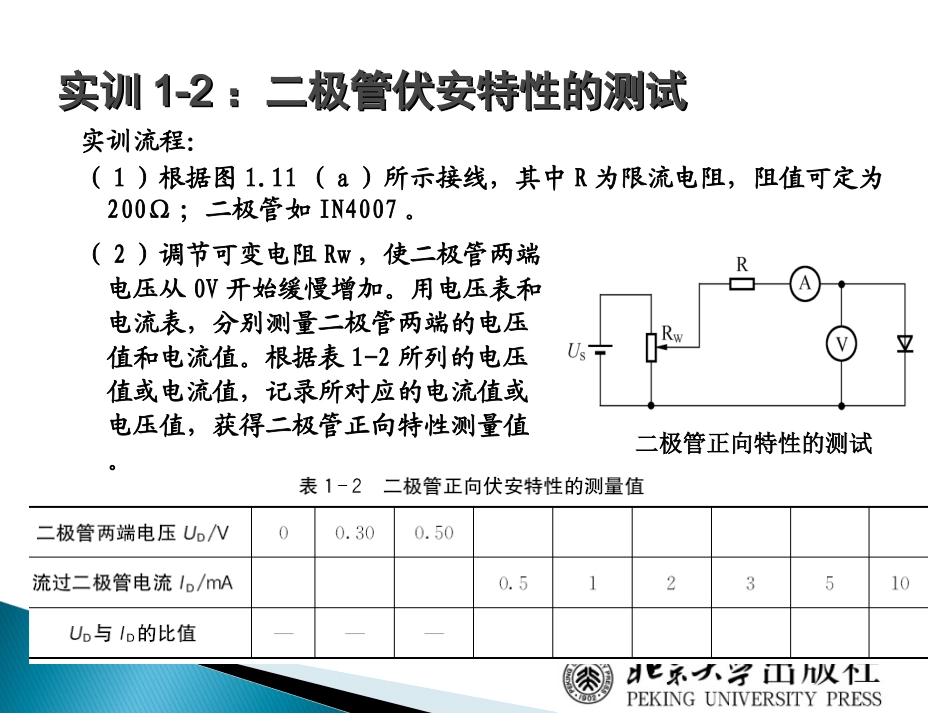

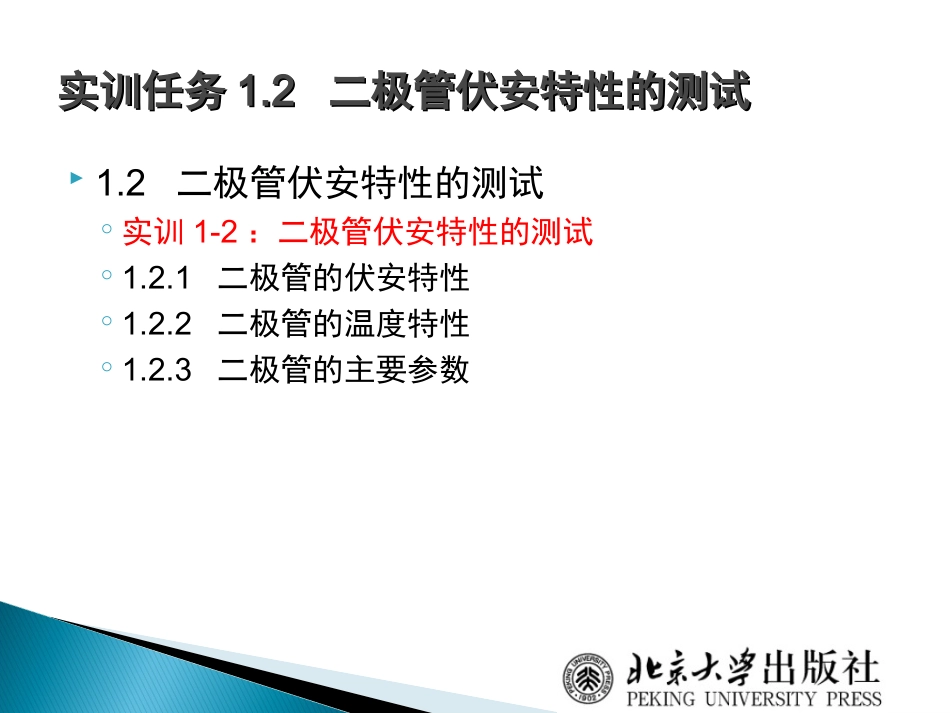

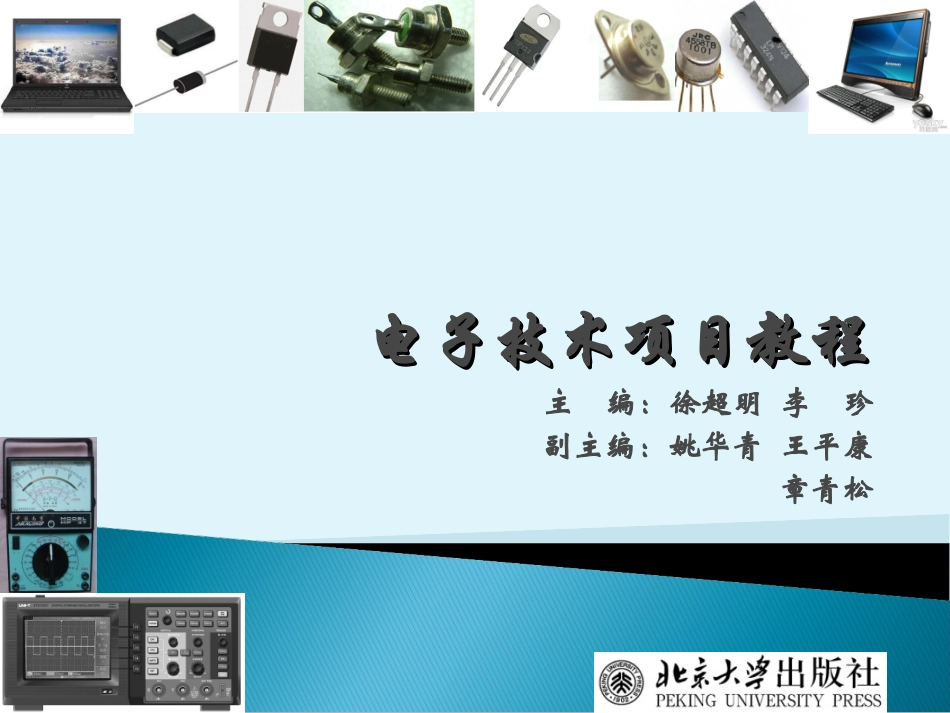

电子技术项目教程电子技术项目教程主编:徐超明李珍副主编:姚华青王平康章青松1.2二极管伏安特性的测试◦实训1-2:二极管伏安特性的测试◦1.2.1二极管的伏安特性◦1.2.2二极管的温度特性◦1.2.3二极管的主要参数实训任务实训任务1.21.2二极管伏安特性的测试二极管伏安特性的测试实训实训1-21-2:二极管伏安特性的测试:二极管伏安特性的测试(2)调节可变电阻Rw,使二极管两端电压从0V开始缓慢增加。用电压表和电流表,分别测量二极管两端的电压值和电流值。根据表1-2所列的电压值或电流值,记录所对应的电流值或电压值,获得二极管正向特性测量值。二极管正向特性的测试实训流程:(1)根据图1.11(a)所示接线,其中R为限流电阻,阻值可定为200Ω;二极管如IN4007。实训实训1-21-2:二极管伏安特性的测试:二极管伏安特性的测试二极管反向特性的测试实训流程:(3)将二极管两接线端对调,如图1.11(b)所示接线。调节可变电阻Rw,用电压表和电流表,分别测量二极管两端的电压值和电流值。根据表1-9所列的电压值,记录所对应的电流值,获得二极管反向特性测量值。(4)根据表1-2和表1-3的电压与电流数值,画出二极管的伏安特性曲线。实训实训1-21-2:二极管伏安特性的测试:二极管伏安特性的测试结论:(1)二极管负载在正向电压作用下,电源电压从0缓慢增加,回路中的电流是:(描述数值变化的现象)。(2)二极管负载在反向电压作用下,电源电压从0逐渐增加,回路中的电流是:(描述数值变化的现象)。(3)二极管负载两端的电压与流过这个负载的电流的比值是(常量/变量)。(4)绘制的二极管负载伏安特性曲线是(直线/曲线)。1.2.11.2.1二极管的伏安特性二极管的伏安特性二极管两端的电压U及其流过二极管的电流I之间的关系曲线,称为极管的伏安特性。即:I=f(U)测正向特性测反向特性二极管的伏安特性曲线二极管的伏安特性曲线死区电压正向电压比较小时(0
