现浇板裂缝处理专项方案VIP专享VIP免费

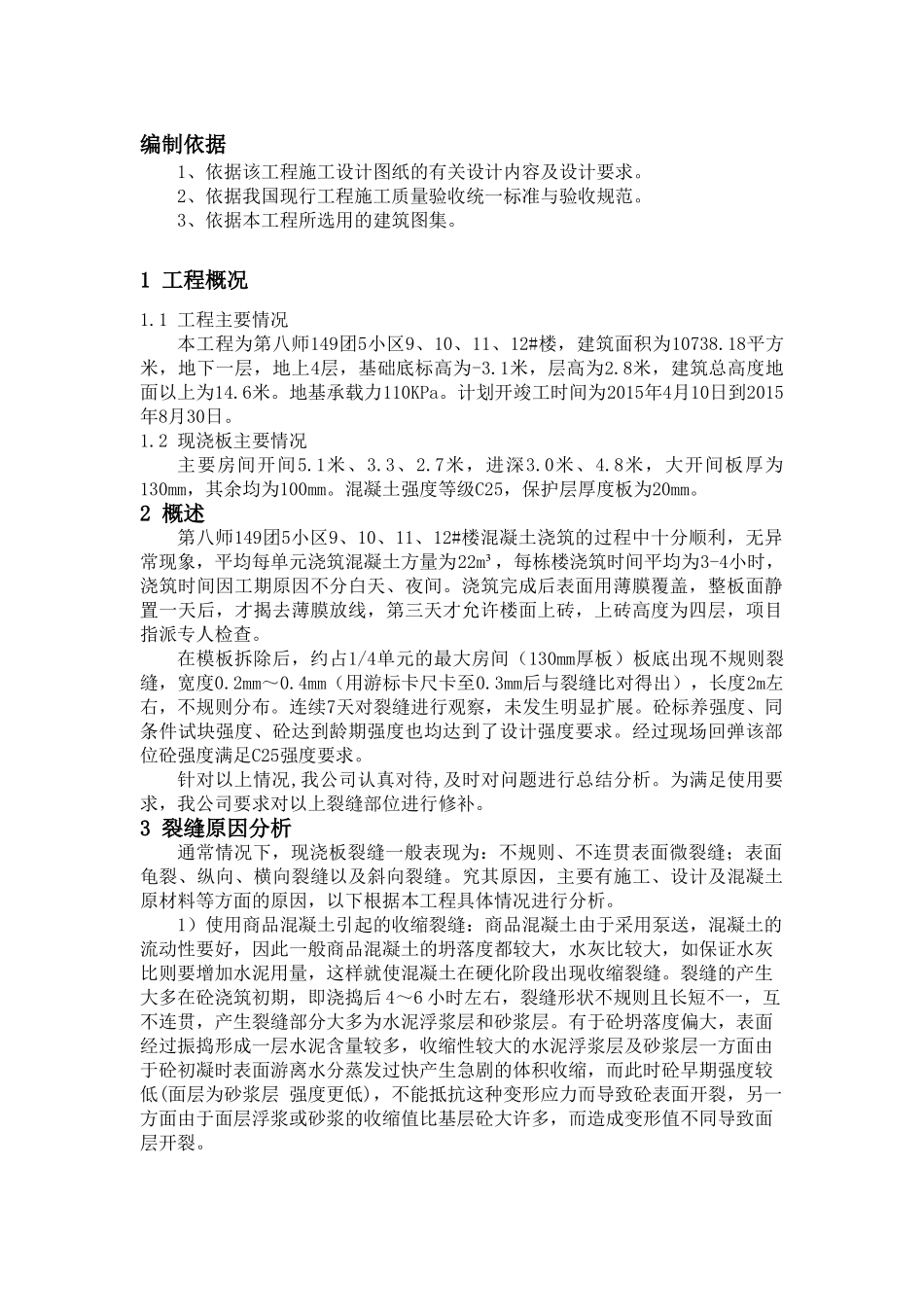

编制依据1、依据该工程施工设计图纸的有关设计内容及设计要求。2、依据我国现行工程施工质量验收统一标准与验收规范。3、依据本工程所选用的建筑图集。1工程概况1.1工程主要情况本工程为第八师149团5小区9、10、11、12#楼，建筑面积为10738.18平方米，地下一层，地上4层，基础底标高为-3.1米，层高为2.8米，建筑总高度地面以上为14.6米。地基承载力110KPa。计划开竣工时间为2015年4月10日到2015年8月30日。1.2现浇板主要情况主要房间开间5.1米、3.3、2.7米，进深3.0米、4.8米，大开间板厚为130mm，其余均为100mm。混凝土强度等级C25，保护层厚度板为20mm。2概述第八师149团5小区9、10、11、12#楼混凝土浇筑的过程中十分顺利，无异常现象，平均每单元浇筑混凝土方量为22m³，每栋楼浇筑时间平均为3-4小时，浇筑时间因工期原因不分白天、夜间。浇筑完成后表面用薄膜覆盖，整板面静置一天后，才揭去薄膜放线，第三天才允许楼面上砖，上砖高度为四层，项目指派专人检查。在模板拆除后，约占1/4单元的最大房间（130mm厚板）板底出现不规则裂缝，宽度0.2mm～0.4mm（用游标卡尺卡至0.3mm后与裂缝比对得出），长度2m左右，不规则分布。连续7天对裂缝进行观察，未发生明显扩展。砼标养强度、同条件试块强度、砼达到龄期强度也均达到了设计强度要求。经过现场回弹该部位砼强度满足C25强度要求。针对以上情况,我公司认真对待,及时对问题进行总结分析。为满足使用要求，我公司要求对以上裂缝部位进行修补。3裂缝原因分析通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下根据本工程具体情况进行分析。1）使用商品混凝土引起的收缩裂缝：商品混凝土由于采用泵送，混凝土的流动性要好，因此一般商品混凝土的坍落度都较大，水灰比较大，如保证水灰比则要增加水泥用量，这样就使混凝土在硬化阶段出现收缩裂缝。裂缝的产生大多在砼浇筑初期，即浇捣后4～6小时左右，裂缝形状不规则且长短不一，互不连贯，产生裂缝部分大多为水泥浮浆层和砂浆层。有于砼坍落度偏大，表面经过振捣形成一层水泥含量较多，收缩性较大的水泥浮浆层及砂浆层一方面由于砼初凝时表面游离水分蒸发过快产生急剧的体积收缩，而此时砼早期强度较低(面层为砂浆层强度更低)，不能抵抗这种变形应力而导致砼表面开裂，另一方面由于面层浮浆或砂浆的收缩值比基层砼大许多，而造成变形值不同导致面层开裂。2）预埋管线引起的楼板裂缝：预埋线管处沿管线方向出现表面裂缝；局部出现呈发散状或龟裂状的不规则裂缝。预埋线管，特别是多根线管的集散处是截面砼受到较多削弱，从而引起应力集中，容易导致裂缝发生的薄弱部位。当预理线管的直径较小，并且房屋的开间宽度也较小，同时线管的敷设走向又不垂直于砼的收缩和受拉方向时，一般不会发生楼面裂缝。反之，当预埋线管的直径较大，开间宽度也较大，并且线管的敷设走向又垂直于砼的收缩和受拉力向时，就很容易发生楼面裂缝。3）施工原因引起混凝土楼板裂缝：养护不到位，浇水也不能保证经常性湿润，混凝土施工时楼板混凝土盖筋被踩弯、踩倒，保护层过厚，承载力下降。4）设计方面：在楼房的设计中，结构设计对板内布线引起裂缝的构造考虑不够。住宅电器、电信快速发展的今日,现浇楼板内暗敷ＰＶＣ电线管越来越多,甚至有些部位三根交错叠放,两根管交错叠放更为普遍。ＰＶＣ管错叠处板的抗弯高度大大降低,从而减弱了板的抗弯性能。尤其是设备电气专业，大多将照明、有线电视、通讯等所需的管线直接敷设于现浇板中，而且有时集中于某一处现浇板中的管线多达7－8根，并且这些管线的直径多为2－3cm，由此就会使该处现浇板厚度大大削弱，从而引起现浇板在该处开裂。4裂缝处理方案根据GB50010-2002混凝土结构设计规范3.3.4条，钢筋混凝土结构裂缝控制在0.3mm以内，因此对于＜0.3mm的龟裂缝在设计规范内，本可不需处理，但其中部分裂缝属于贯穿性裂缝，存在渗漏水隐患；部分裂缝为龟裂，浅且细，不排除存在渗水隐患问题。因本工程地上部分地面需施工地暖，为避免发泡水泥渗漏污染...
