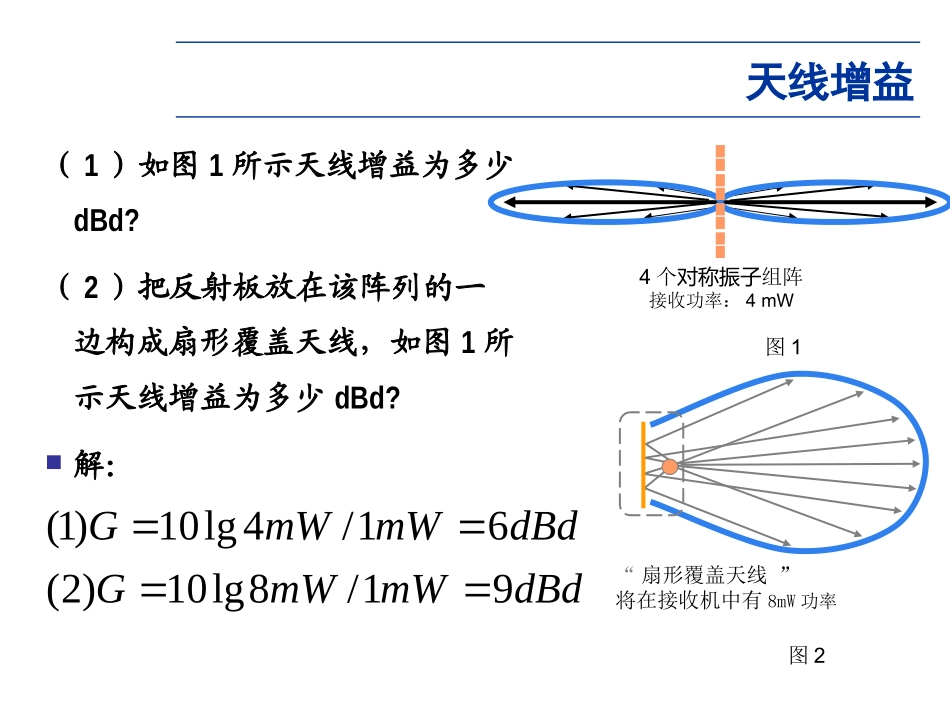

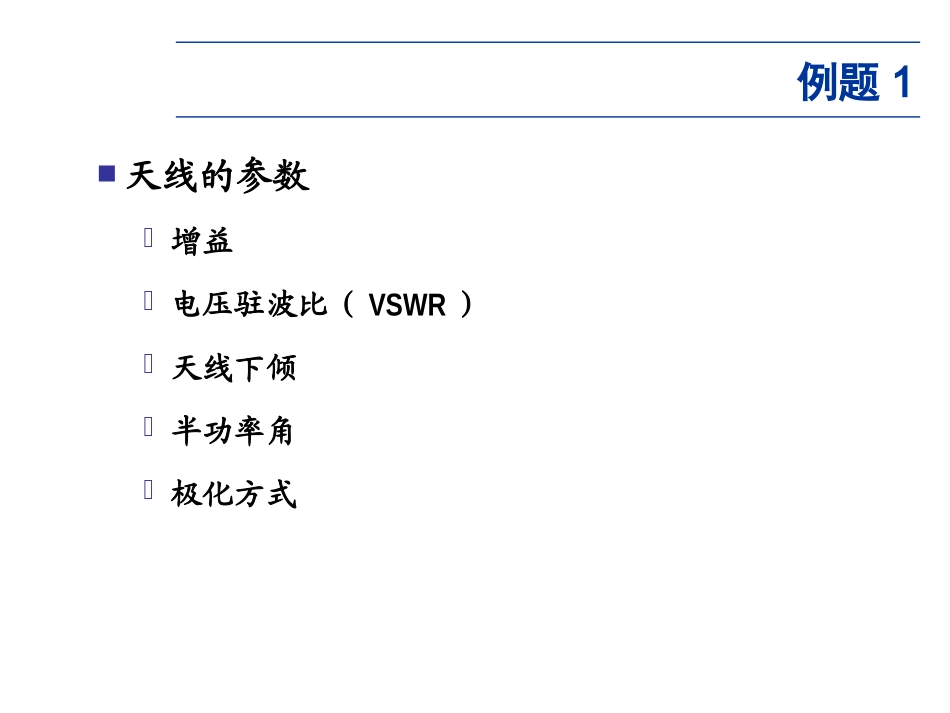

现代无线通信习题课例题1天线的参数增益电压驻波比（VSWR）天线下倾半功率角极化方式天线增益（1）如图1所示天线增益为多少dBd?（2）把反射板放在该阵列的一边构成扇形覆盖天线，如图1所示天线增益为多少dBd?解：4个对称振子组阵接收功率：4mWdBdmWmWGdBdmWmWG91/8lg10)2(61/4lg10)1(“扇形覆盖天线”将在接收机中有8mW功率图1图2需了解基础知识：电压驻波比（VSWR）反射波和入射波幅度之比叫作反射系数。反射系数驻波波峰电压与波谷电压幅度之比称为驻波系数，也叫电压驻波比(VSWR)驻波系数终端负载阻抗和特性阻抗越接近，反射系数越小，驻波系数越接近于１，匹配也就越好。11minmaxVVS00ZZZZ电压驻波比（VSWR）假设基站发射功率是10W，反射回0.5W，求电压驻波比。（1）计算回波损耗RL：RL=10lg（入射功率/反射功率）则：RL＝10lg(10/0.5)=13dB（2）由回波损耗RL计算反射系数：RL=-20lg,＝0.2238（3）VSWR=(1+)/(1-)＝1.589.5W80ohms50ohms朝前:10W返回:0.5W例题2某无树林丘陵地区微波电路，微波通信频率为4GHz，站距为41km，发射天线高度为h1=2m,接收天线高度为h2=10m，发端海拔高度H1=80m，收端海拔高度H2=90m，离发射端3km处有一突起山头，海拔高度65m，路径其余各点明显低于它，见图所示路径剖面图。路径中地势最高点为反射点，反射系数为0.7，考虑气象条件对电波传播影响，当K＝4/3时，求：（1）确定反射点位置（2）反射点余隙为多少米？（3）衰落因子VdB例题2解：（1）反射点应取路径中相对余隙的最小点，此点一般就是最高障碍点，距离发端d1=3km处为反射点。（2）反射点处等效地球突起高度K=4/3时，（3）等效余隙12()()4433386.751514edkmdkmhmk1122213()()(280)38(1090)3656.74111.8ceehHdhHdhHhdm1221211.80.82514.43(5)12cos112cos[(0.825)]22cos(123)1.7520lg20lg1.754.87cecedBhFhVFVVdB衰落因子（4）第一菲涅尔区半径12121()()()31.6()0.07533831.614.43()41ddmdkmdkmFddkmm方法2:由查图法直接求VdB例题3一个广义平稳非相关信道的多普勒扩展为fd=50Hz，多径时延扩展为，信号传输的通带信道的总带宽为Bs=200kHz，为减少符号间干扰的影响，信号设计时选用数据速率为Rs=270.833kb/s(1)确定相关带宽和相干时间。(2)该信道是否具有频率选择性的衰落？做出解释。(3)该信道表现为慢衰落还是快衰落？做出解释。3s需了解基础知识：平坦衰落和频率选择性衰落的判定平坦衰落和频率选择性衰落的判定基于时间色散平坦衰落1.BSBCTm>Ts2.ISI信号信道频率BSBC频率BCBS信道信号需了解基础知识：快衰信道和慢衰信道的判定快衰信道和慢衰信道的判定慢衰落1.低多普勒频移2.1/fmTC>Ts3.信道变化慢于基带信号变化基于时变快衰落1.高多普勒频移2.1/fmTC
