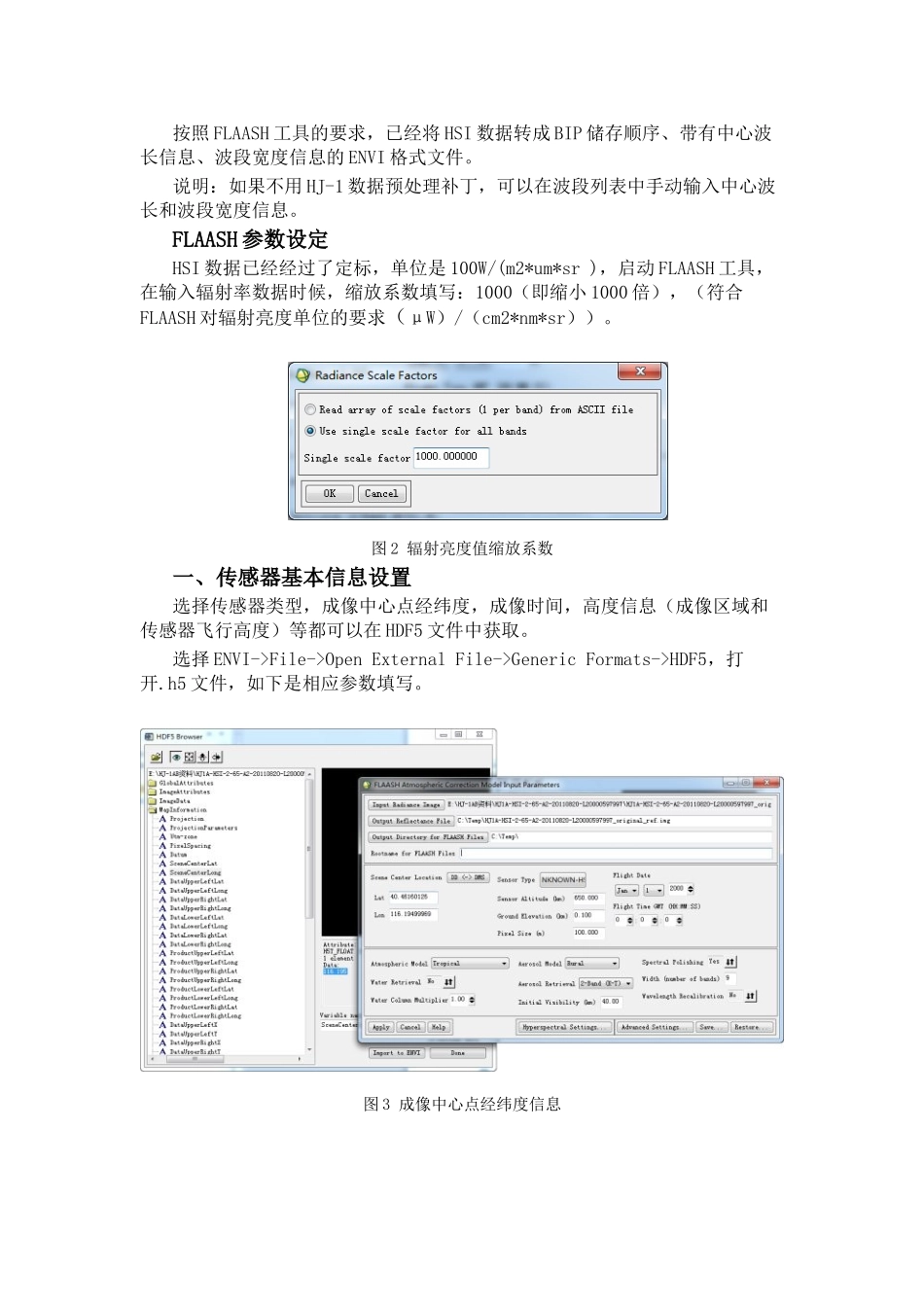

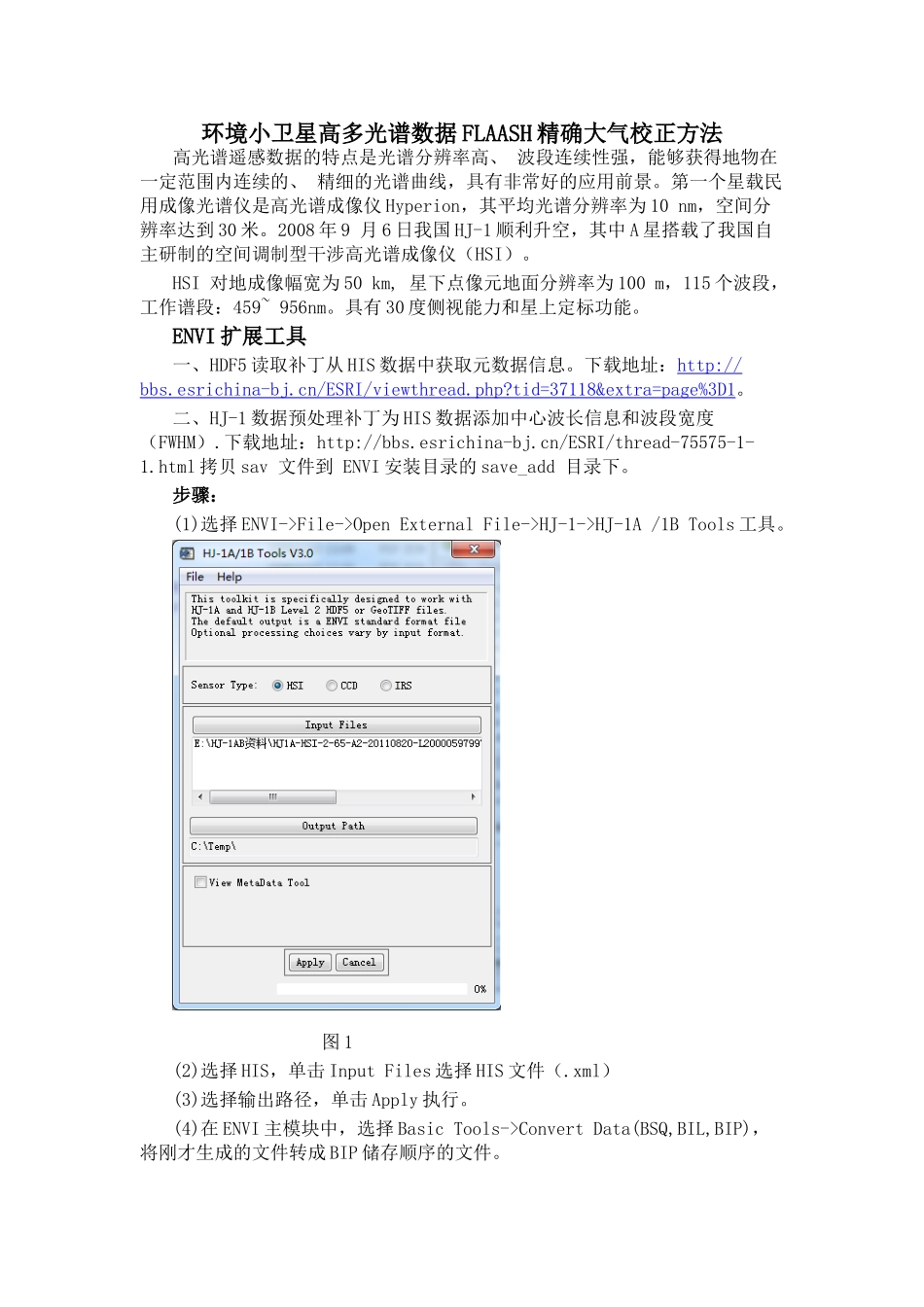

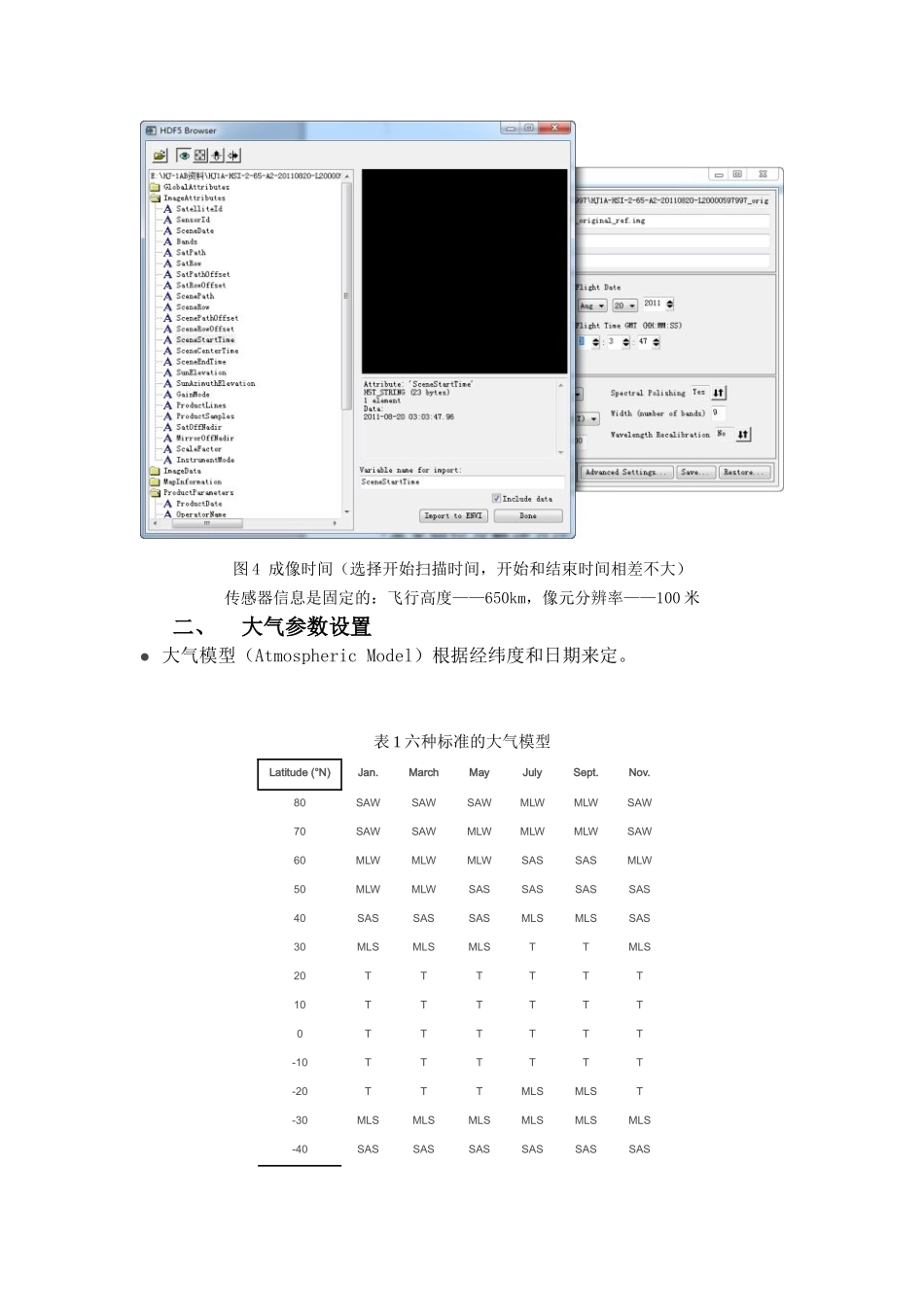

环境小卫星高多光谱数据FLAASH精确大气校正方法高光谱遥感数据的特点是光谱分辨率高、波段连续性强，能够获得地物在一定范围内连续的、精细的光谱曲线，具有非常好的应用前景。第一个星载民用成像光谱仪是高光谱成像仪Hyperion，其平均光谱分辨率为10nm，空间分辨率达到30米。2008年9月6日我国HJ-1顺利升空，其中A星搭载了我国自主研制的空间调制型干涉高光谱成像仪（HSI）。HSI对地成像幅宽为50km,星下点像元地面分辨率为100m，115个波段，工作谱段：459~956nm。具有30度侧视能力和星上定标功能。ENVI扩展工具一、HDF5读取补丁从HIS数据中获取元数据信息。下载地址：http://bbs.esrichina-bj.cn/ESRI/viewthread.php?tid=37118&extra=page%3D1。二、HJ-1数据预处理补丁为HIS数据添加中心波长信息和波段宽度（FWHM）.下载地址：http://bbs.esrichina-bj.cn/ESRI/thread-75575-1-1.html拷贝sav文件到ENVI安装目录的save_add目录下。步骤：(1)选择ENVI->File->OpenExternalFile->HJ-1->HJ-1A/1BTools工具。图1(2)选择HIS，单击InputFiles选择HIS文件（.xml）(3)选择输出路径，单击Apply执行。(4)在ENVI主模块中，选择BasicTools->ConvertData(BSQ,BIL,BIP)，将刚才生成的文件转成BIP储存顺序的文件。按照FLAASH工具的要求，已经将HSI数据转成BIP储存顺序、带有中心波长信息、波段宽度信息的ENVI格式文件。说明：如果不用HJ-1数据预处理补丁，可以在波段列表中手动输入中心波长和波段宽度信息。FLAASH参数设定HSI数据已经经过了定标，单位是100W/(m2*um*sr)，启动FLAASH工具，在输入辐射率数据时候，缩放系数填写：1000（即缩小1000倍），（符合FLAASH对辐射亮度单位的要求（μW）/（cm2*nm*sr））。图2辐射亮度值缩放系数一、传感器基本信息设置选择传感器类型，成像中心点经纬度，成像时间，高度信息（成像区域和传感器飞行高度）等都可以在HDF5文件中获取。选择ENVI->File->OpenExternalFile->GenericFormats->HDF5，打开.h5文件，如下是相应参数填写。图3成像中心点经纬度信息图4成像时间（选择开始扫描时间，开始和结束时间相差不大）传感器信息是固定的：飞行高度——650km，像元分辨率——100米二、大气参数设置l大气模型（AtmosphericModel）根据经纬度和日期来定。表1六种标准的大气模型Latitude(°N)Jan.MarchMayJulySept.Nov.80SAWSAWSAWMLWMLWSAW70SAWSAWMLWMLWMLWSAW60MLWMLWMLWSASSASMLW50MLWMLWSASSASSASSAS40SASSASSASMLSMLSSAS30MLSMLSMLSTTMLS20TTTTTT10TTTTTT0TTTTTT-10TTTTTT-20TTTMLSMLST-30MLSMLSMLSMLSMLSMLS-40SASSASSASSASSASSAS-50SASSASSASMLWMLWSAS-60MLWMLWMLWMLWMLWMLW-70MLWMLWMLWMLWMLWMLW-80MLWMLWMLWSAWMLWMLWl水气反演设置WaterRetrieval，设置为yes。使用水气去除模型，数据必须具有15nm以上波谱分辨率，且至少覆盖以下波谱范围之一：1050-1210nm(对应1135nm)870-1020nm(对应940nm)770-870nm(对应820nm)HSI选择820nm。l气溶胶模型根据影像所在地区的情况来设定，这里选择Rural（乡村）。提供两种气溶胶去除方法：2-Band（K-T）方法(类似模糊减少法)，如果没有找到适应的黑值（一般是阴影区或者水体），系统将采用能见度值来计算；所以即使选择了该选项也要给能见度。HSI数据由于缺少短波红外波段，这里选择None，采用能见度值参与气溶胶去除。能见度值大约参考值参见下表天气条件能见度晴朗40to100km中等雾、阴霾20to30km厚雾、阴霾15km或者更少三、高光谱数据参数设置1)自动选择通道定义(推荐)图5高光谱设置2）高级设置里注意将TitleSize设置成合适的值，一般设置成100-800不等，如有发现此类问题相关报错，请试着调试TitleSize大小和图7中的ImageTitleSize大小，一般CacheSize设置成物理内存的一半，ImageTitleSize大小设置成CacheSize的一半。图6图7FLAASH大气校正常见错误及解决方法FLAASH对输入数据类型有以下几个要求：1、波段范围：卫星图像：400－2500nm，航空图像：860nm-1135nm。如果要执行水汽反演，光谱分辨率<=15nm（环境小卫星的光谱分辨率平均为5nm），且至少包含以下波段范围中的一个：l1050-1210nml770-870nml870-1020nm2、像元...
