热镀锌机组及工艺流程 分段工艺具体说明及其原理分析VIP专享VIP免费

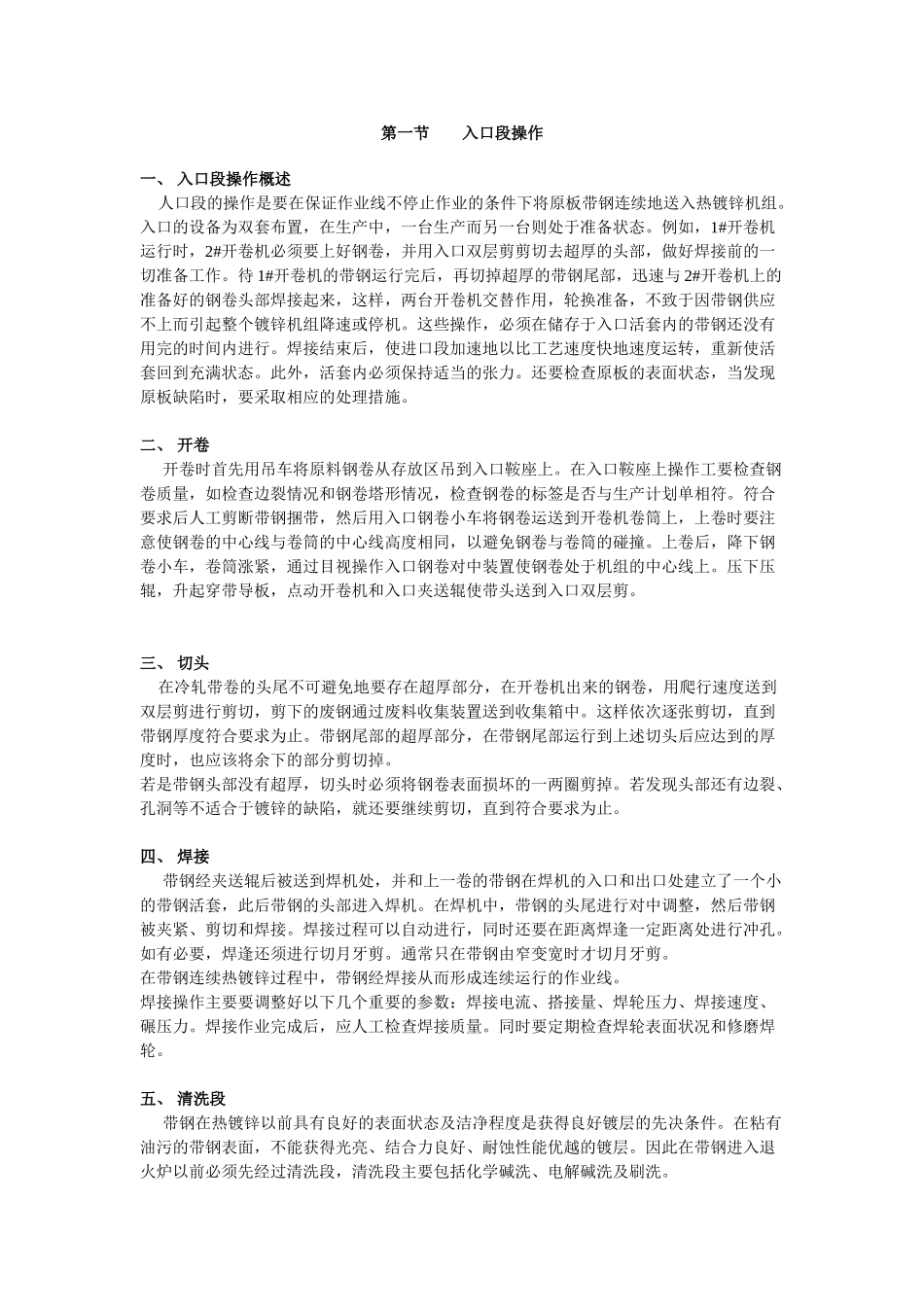

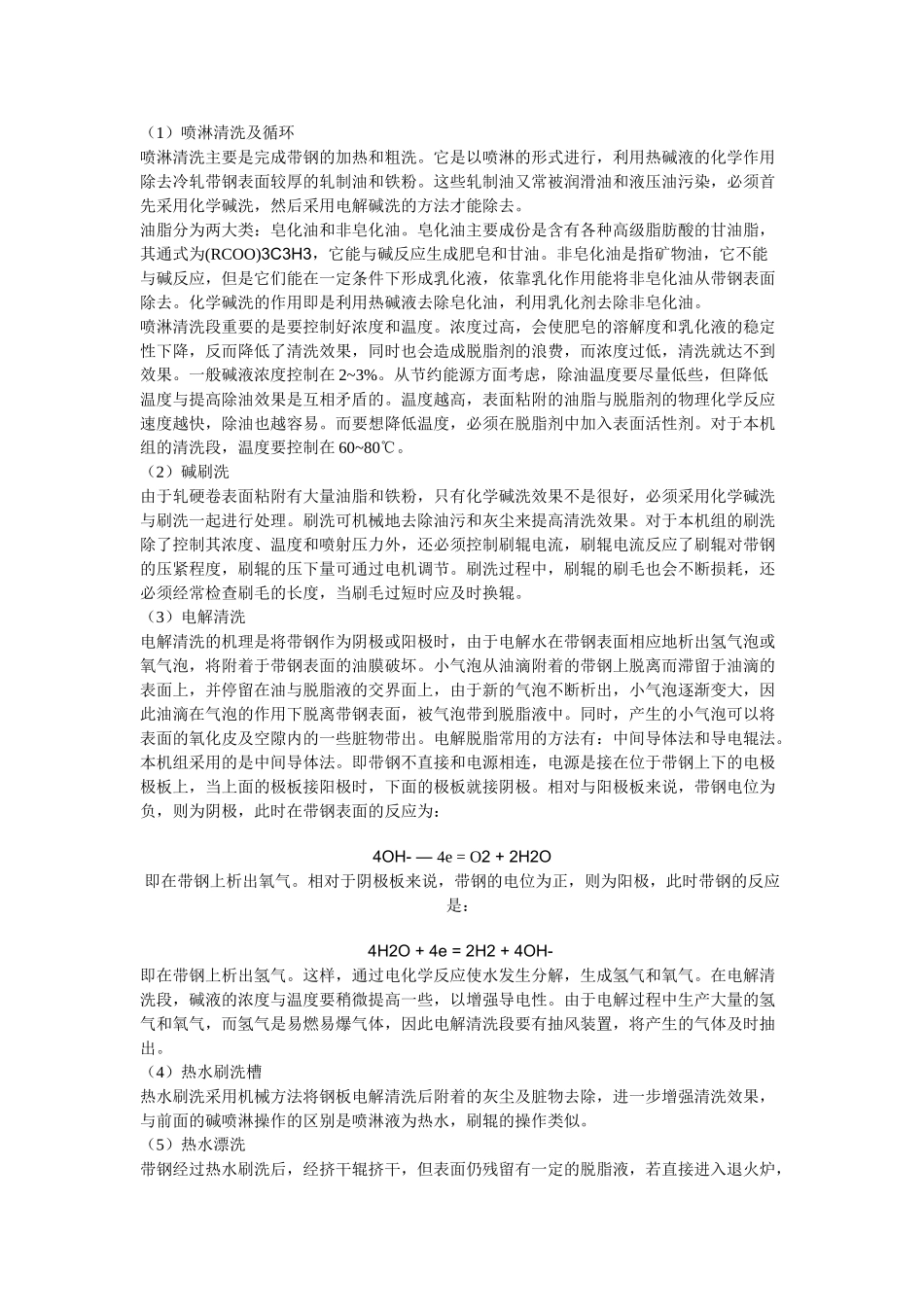

第一节入口段操作一、入口段操作概述人口段的操作是要在保证作业线不停止作业的条件下将原板带钢连续地送入热镀锌机组。入口的设备为双套布置，在生产中，一台生产而另一台则处于准备状态。例如，1#开卷机运行时，2#开卷机必须要上好钢卷，并用入口双层剪剪切去超厚的头部，做好焊接前的一切准备工作。待1#开卷机的带钢运行完后，再切掉超厚的带钢尾部，迅速与2#开卷机上的准备好的钢卷头部焊接起来，这样，两台开卷机交替作用，轮换准备，不致于因带钢供应不上而引起整个镀锌机组降速或停机。这些操作，必须在储存于入口活套内的带钢还没有用完的时间内进行。焊接结束后，使进口段加速地以比工艺速度快地速度运转，重新使活套回到充满状态。此外，活套内必须保持适当的张力。还要检查原板的表面状态，当发现原板缺陷时，要采取相应的处理措施。二、开卷开卷时首先用吊车将原料钢卷从存放区吊到入口鞍座上。在入口鞍座上操作工要检查钢卷质量，如检查边裂情况和钢卷塔形情况，检查钢卷的标签是否与生产计划单相符。符合要求后人工剪断带钢捆带，然后用入口钢卷小车将钢卷运送到开卷机卷筒上，上卷时要注意使钢卷的中心线与卷筒的中心线高度相同，以避免钢卷与卷筒的碰撞。上卷后，降下钢卷小车，卷筒涨紧，通过目视操作入口钢卷对中装置使钢卷处于机组的中心线上。压下压辊，升起穿带导板，点动开卷机和入口夹送辊使带头送到入口双层剪。三、切头在冷轧带卷的头尾不可避免地要存在超厚部分，在开卷机出来的钢卷，用爬行速度送到双层剪进行剪切，剪下的废钢通过废料收集装置送到收集箱中。这样依次逐张剪切，直到带钢厚度符合要求为止。带钢尾部的超厚部分，在带钢尾部运行到上述切头后应达到的厚度时，也应该将余下的部分剪切掉。若是带钢头部没有超厚，切头时必须将钢卷表面损坏的一两圈剪掉。若发现头部还有边裂、孔洞等不适合于镀锌的缺陷，就还要继续剪切，直到符合要求为止。四、焊接带钢经夹送辊后被送到焊机处，并和上一卷的带钢在焊机的入口和出口处建立了一个小的带钢活套，此后带钢的头部进入焊机。在焊机中，带钢的头尾进行对中调整，然后带钢被夹紧、剪切和焊接。焊接过程可以自动进行，同时还要在距离焊逢一定距离处进行冲孔。如有必要，焊逢还须进行切月牙剪。通常只在带钢由窄变宽时才切月牙剪。在带钢连续热镀锌过程中，带钢经焊接从而形成连续运行的作业线。焊接操作主要要调整好以下几个重要的参数：焊接电流、搭接量、焊轮压力、焊接速度、碾压力。焊接作业完成后，应人工检查焊接质量。同时要定期检查焊轮表面状况和修磨焊轮。五、清洗段带钢在热镀锌以前具有良好的表面状态及洁净程度是获得良好镀层的先决条件。在粘有油污的带钢表面，不能获得光亮、结合力良好、耐蚀性能优越的镀层。因此在带钢进入退火炉以前必须先经过清洗段，清洗段主要包括化学碱洗、电解碱洗及刷洗。（1）喷淋清洗及循环喷淋清洗主要是完成带钢的加热和粗洗。它是以喷淋的形式进行，利用热碱液的化学作用除去冷轧带钢表面较厚的轧制油和铁粉。这些轧制油又常被润滑油和液压油污染，必须首先采用化学碱洗，然后采用电解碱洗的方法才能除去。油脂分为两大类：皂化油和非皂化油。皂化油主要成份是含有各种高级脂肪酸的甘油脂，其通式为(RCOO)3C3H3，它能与碱反应生成肥皂和甘油。非皂化油是指矿物油，它不能与碱反应，但是它们能在一定条件下形成乳化液，依靠乳化作用能将非皂化油从带钢表面除去。化学碱洗的作用即是利用热碱液去除皂化油，利用乳化剂去除非皂化油。喷淋清洗段重要的是要控制好浓度和温度。浓度过高，会使肥皂的溶解度和乳化液的稳定性下降，反而降低了清洗效果，同时也会造成脱脂剂的浪费，而浓度过低，清洗就达不到效果。一般碱液浓度控制在2~3%。从节约能源方面考虑，除油温度要尽量低些，但降低温度与提高除油效果是互相矛盾的。温度越高，表面粘附的油脂与脱脂剂的物理化学反应速度越快，除油也越容易。而要想降低温度，必须在脱脂剂中加入表面活性剂。对于本机组的清洗段，温度要控制在60~80℃。（2）碱刷洗由于轧硬卷表面粘附有大量油脂和铁粉，只有化学碱洗效果不...
