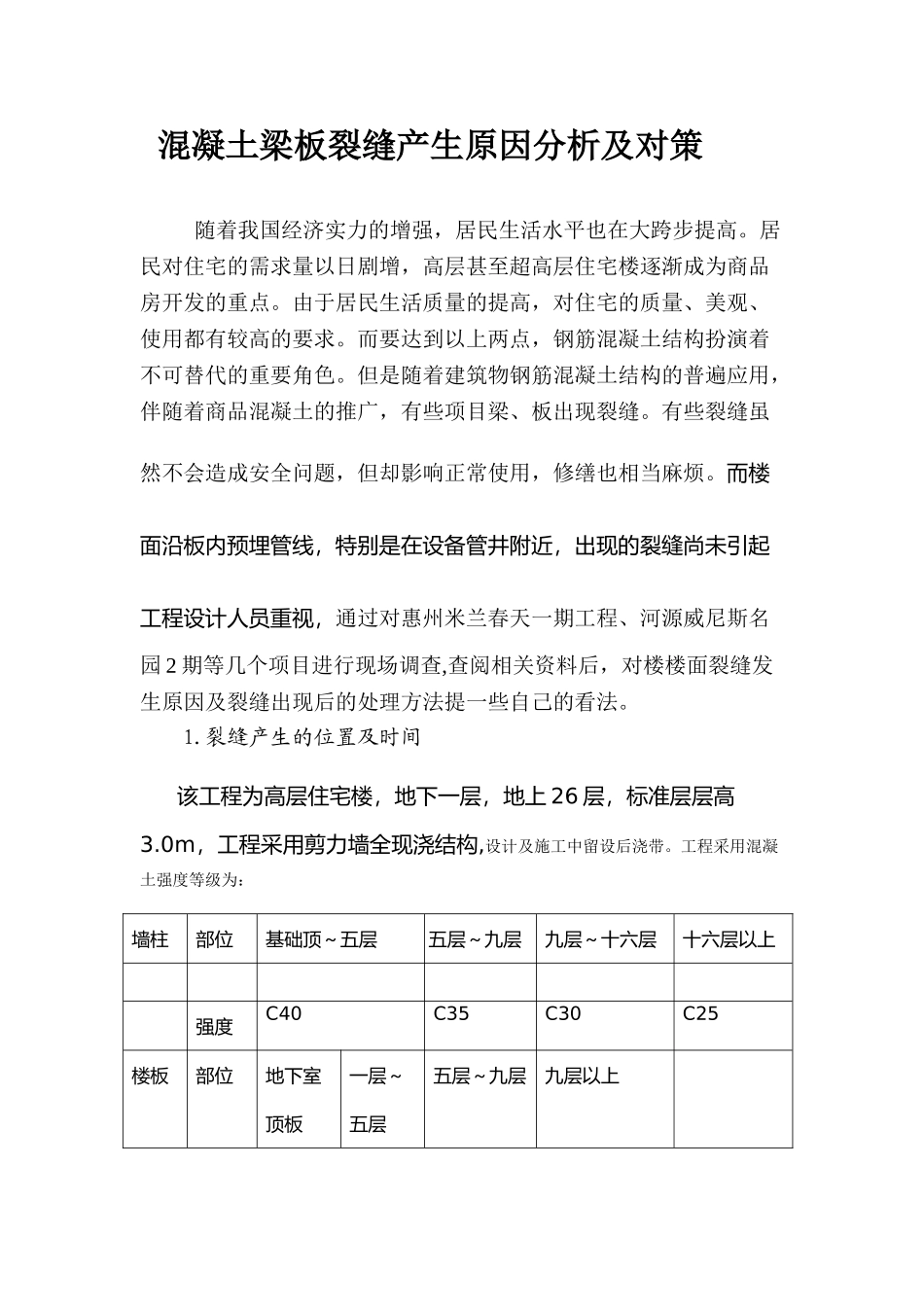

混凝土梁板裂缝产生原因分析及对策VIP专享VIP免费

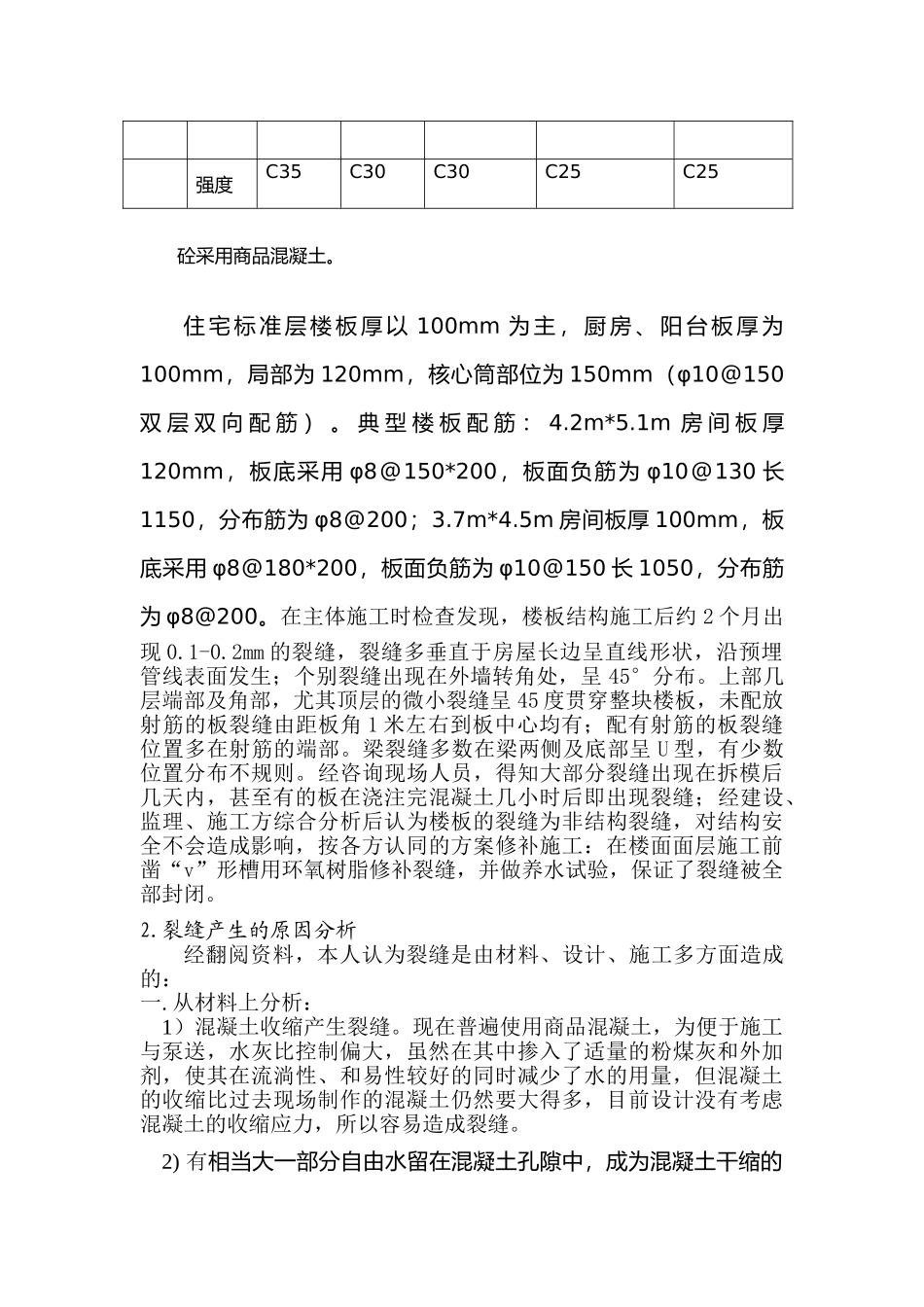

混凝土梁板裂缝产生原因分析及对策随着我国经济实力的增强，居民生活水平也在大跨步提高。居民对住宅的需求量以日剧增，高层甚至超高层住宅楼逐渐成为商品房开发的重点。由于居民生活质量的提高，对住宅的质量、美观、使用都有较高的要求。而要达到以上两点，钢筋混凝土结构扮演着不可替代的重要角色。但是随着建筑物钢筋混凝土结构的普遍应用，伴随着商品混凝土的推广，有些项目梁、板出现裂缝。有些裂缝虽然不会造成安全问题，但却影响正常使用，修缮也相当麻烦。而楼面沿板内预埋管线，特别是在设备管井附近，出现的裂缝尚未引起工程设计人员重视，通过对惠州米兰春天一期工程、河源威尼斯名园2期等几个项目进行现场调查,查阅相关资料后，对楼楼面裂缝发生原因及裂缝出现后的处理方法提一些自己的看法。1.裂缝产生的位置及时间该工程为高层住宅楼，地下一层，地上26层，标准层层高3.0m，工程采用剪力墙全现浇结构,设计及施工中留设后浇带。工程采用混凝土强度等级为：墙柱部位基础顶～五层五层～九层九层～十六层十六层以上强度C40C35C30C25楼板部位地下室顶板一层～五层五层～九层九层以上强度C35C30C30C25C25砼采用商品混凝土。住宅标准层楼板厚以100mm为主，厨房、阳台板厚为100mm，局部为120mm，核心筒部位为150mm（φ10＠150双层双向配筋）。典型楼板配筋：4.2m*5.1m房间板厚120mm，板底采用φ8＠150*200，板面负筋为φ10＠130长1150，分布筋为φ8＠200；3.7m*4.5m房间板厚100mm，板底采用φ8＠180*200，板面负筋为φ10＠150长1050，分布筋为φ8＠200。在主体施工时检查发现，楼板结构施工后约2个月出现0.1-0.2mm的裂缝，裂缝多垂直于房屋长边呈直线形状，沿预埋管线表面发生；个别裂缝出现在外墙转角处，呈45°分布。上部几层端部及角部，尤其顶层的微小裂缝呈45度贯穿整块楼板，未配放射筋的板裂缝由距板角1米左右到板中心均有；配有射筋的板裂缝位置多在射筋的端部。梁裂缝多数在梁两侧及底部呈U型，有少数位置分布不规则。经咨询现场人员，得知大部分裂缝出现在拆模后几天内，甚至有的板在浇注完混凝土几小时后即出现裂缝；经建设、监理、施工方综合分析后认为楼板的裂缝为非结构裂缝，对结构安全不会造成影响，按各方认同的方案修补施工：在楼面面层施工前凿“v”形槽用环氧树脂修补裂缝，并做养水试验，保证了裂缝被全部封闭。2.裂缝产生的原因分析经翻阅资料，本人认为裂缝是由材料、设计、施工多方面造成的：一.从材料上分析：1）混凝土收缩产生裂缝。现在普遍使用商品混凝土，为便于施工与泵送，水灰比控制偏大，虽然在其中掺入了适量的粉煤灰和外加剂，使其在流淌性、和易性较好的同时减少了水的用量，但混凝土的收缩比过去现场制作的混凝土仍然要大得多，目前设计没有考虑混凝土的收缩应力，所以容易造成裂缝。2)有相当大一部分自由水留在混凝土孔隙中，成为混凝土干缩的隐患。楼板拆模后，板面和板底长期裸露在大气中，后期施工的细石混凝土面层养护期过后也长期处于干燥环境中。正是这种环境效应（受温度、湿度、风力影响使水泥石毛细孔、凝胶孔内的自由水由表及里逐渐蒸发），和尺寸效应（楼板裸露面积大，厚度薄）的共同影响，使楼板较其它构件更易出现干缩裂缝3）昼夜温差大也是造成裂缝的原因之一。楼板的表面积比与相连的梁柱及墙的表面积大得多，因此变形也较大；使楼板内产生拉应力，梁墙内产生压应力，而一般情况下，梁墙刚度大于楼板，则应力变形向板面发展。此时若因板面构造措施不足，使拉应力超过楼板混凝土的极限抗拉强度，就会出现裂缝。另外，高层建筑使用的混凝土标号较高，混凝土的变形性能降低，设计时与此相应的构造措施易被忽略。二．从施工角度分析施工直接导致板裂缝也是裂缝产生的重要原因。由于未充分考虑到商品混凝土的特性，没有适当的养护方案，天气炎热时，容易产生干缩裂缝；端部及角部的板面负筋施工中被踩塌而没有校正，造成板面支座处裂缝；模板及支撑体系刚度不够，造成较大变形，从而造成梁板裂缝；楼板模板过早拆模，楼板强度不够，也容易造成裂缝。水电预埋管施工时在板内位置欠合理：管位置过高或过低；位置过高时，极...
