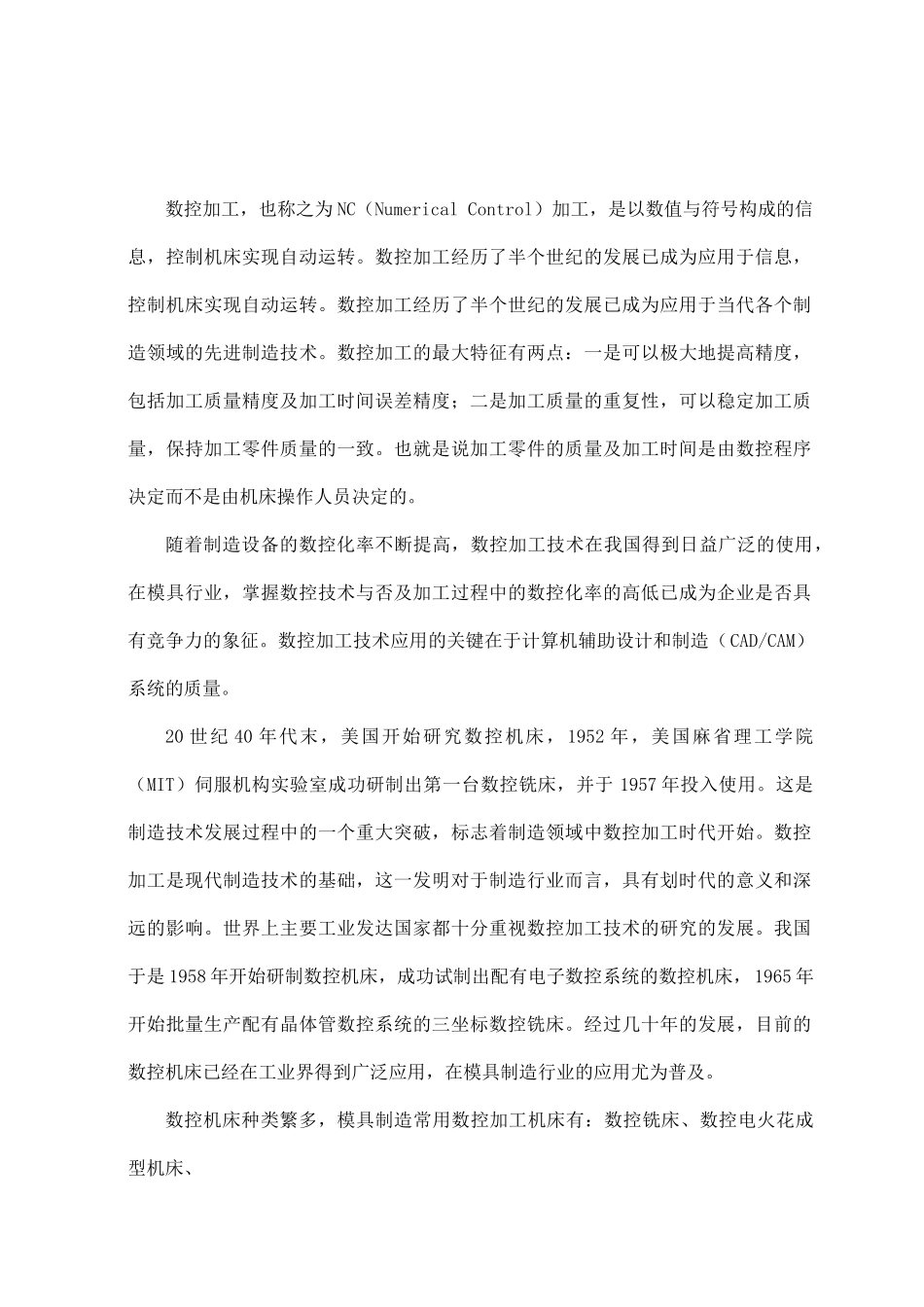

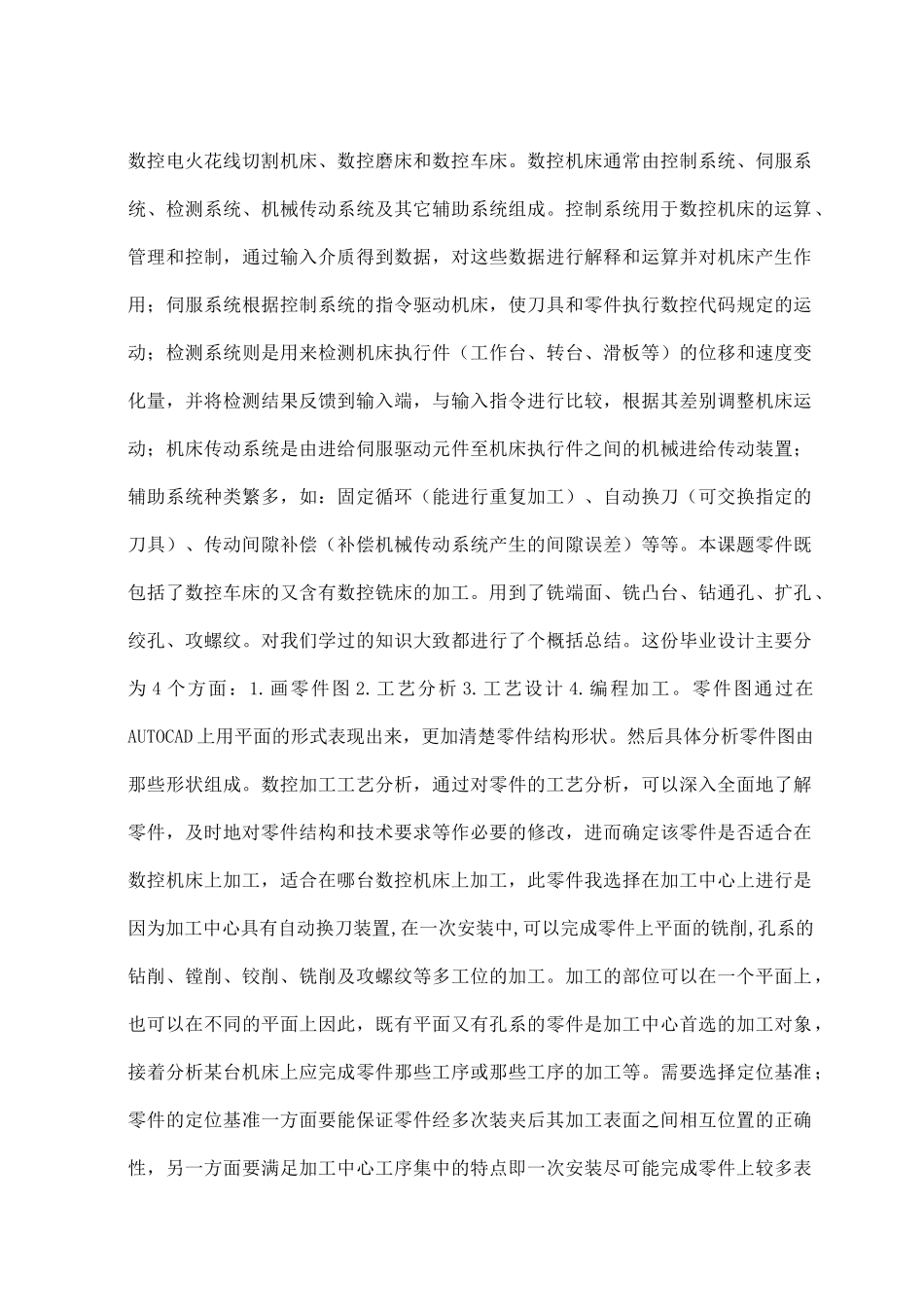

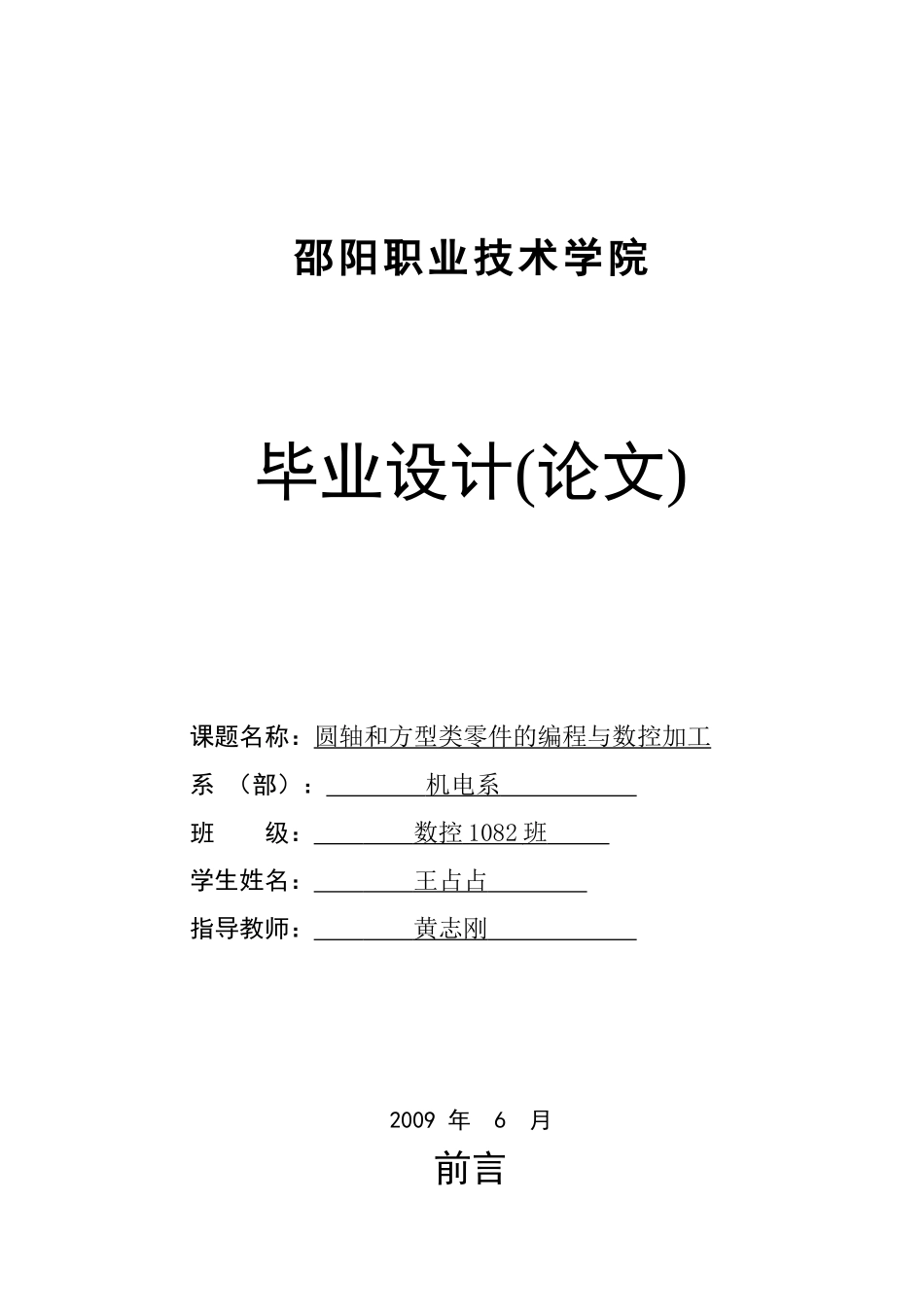

邵阳职业技术学院毕业设计(论文)课题名称：圆轴和方型类零件的编程与数控加工系（部）：机电系班级：数控1082班学生姓名：王占占指导教师：黄志刚2009年6月前言数控加工，也称之为NC（NumericalControl）加工，是以数值与符号构成的信息，控制机床实现自动运转。数控加工经历了半个世纪的发展已成为应用于信息，控制机床实现自动运转。数控加工经历了半个世纪的发展已成为应用于当代各个制造领域的先进制造技术。数控加工的最大特征有两点：一是可以极大地提高精度，包括加工质量精度及加工时间误差精度；二是加工质量的重复性，可以稳定加工质量，保持加工零件质量的一致。也就是说加工零件的质量及加工时间是由数控程序决定而不是由机床操作人员决定的。随着制造设备的数控化率不断提高，数控加工技术在我国得到日益广泛的使用，在模具行业，掌握数控技术与否及加工过程中的数控化率的高低已成为企业是否具有竞争力的象征。数控加工技术应用的关键在于计算机辅助设计和制造（CAD/CAM）系统的质量。20世纪40年代末，美国开始研究数控机床，1952年，美国麻省理工学院（MIT）伺服机构实验室成功研制出第一台数控铣床，并于1957年投入使用。这是制造技术发展过程中的一个重大突破，标志着制造领域中数控加工时代开始。数控加工是现代制造技术的基础，这一发明对于制造行业而言，具有划时代的意义和深远的影响。世界上主要工业发达国家都十分重视数控加工技术的研究的发展。我国于是1958年开始研制数控机床，成功试制出配有电子数控系统的数控机床，1965年开始批量生产配有晶体管数控系统的三坐标数控铣床。经过几十年的发展，目前的数控机床已经在工业界得到广泛应用，在模具制造行业的应用尤为普及。数控机床种类繁多，模具制造常用数控加工机床有：数控铣床、数控电火花成型机床、数控电火花线切割机床、数控磨床和数控车床。数控机床通常由控制系统、伺服系统、检测系统、机械传动系统及其它辅助系统组成。控制系统用于数控机床的运算、管理和控制，通过输入介质得到数据，对这些数据进行解释和运算并对机床产生作用；伺服系统根据控制系统的指令驱动机床，使刀具和零件执行数控代码规定的运动；检测系统则是用来检测机床执行件（工作台、转台、滑板等）的位移和速度变化量，并将检测结果反馈到输入端，与输入指令进行比较，根据其差别调整机床运动；机床传动系统是由进给伺服驱动元件至机床执行件之间的机械进给传动装置；辅助系统种类繁多，如：固定循环（能进行重复加工）、自动换刀（可交换指定的刀具）、传动间隙补偿（补偿机械传动系统产生的间隙误差）等等。本课题零件既包括了数控车床的又含有数控铣床的加工。用到了铣端面、铣凸台、钻通孔、扩孔、绞孔、攻螺纹。对我们学过的知识大致都进行了个概括总结。这份毕业设计主要分为4个方面：1.画零件图2.工艺分析3.工艺设计4.编程加工。零件图通过在AUTOCAD上用平面的形式表现出来，更加清楚零件结构形状。然后具体分析零件图由那些形状组成。数控加工工艺分析，通过对零件的工艺分析，可以深入全面地了解零件，及时地对零件结构和技术要求等作必要的修改，进而确定该零件是否适合在数控机床上加工，适合在哪台数控机床上加工，此零件我选择在加工中心上进行是因为加工中心具有自动换刀装置,在一次安装中,可以完成零件上平面的铣削,孔系的钻削、镗削、铰削、铣削及攻螺纹等多工位的加工。加工的部位可以在一个平面上，也可以在不同的平面上因此，既有平面又有孔系的零件是加工中心首选的加工对象，接着分析某台机床上应完成零件那些工序或那些工序的加工等。需要选择定位基准；零件的定位基准一方面要能保证零件经多次装夹后其加工表面之间相互位置的正确性，另一方面要满足加工中心工序集中的特点即一次安装尽可能完成零件上较多表面的加工。定位基准最好是表面已有的面或孔。再确定所有加工表面的加工方法和加工方案；选择刀具和切削用量。然后拟订加工方案确定所有工步的加工顺序，把相邻工步划为一个工序，即进行工序划分；先面后孔的加工顺序，因为平面尺寸轮廓较大，用平面定位比较稳定，而且孔的深度尺寸又是以平面为...
