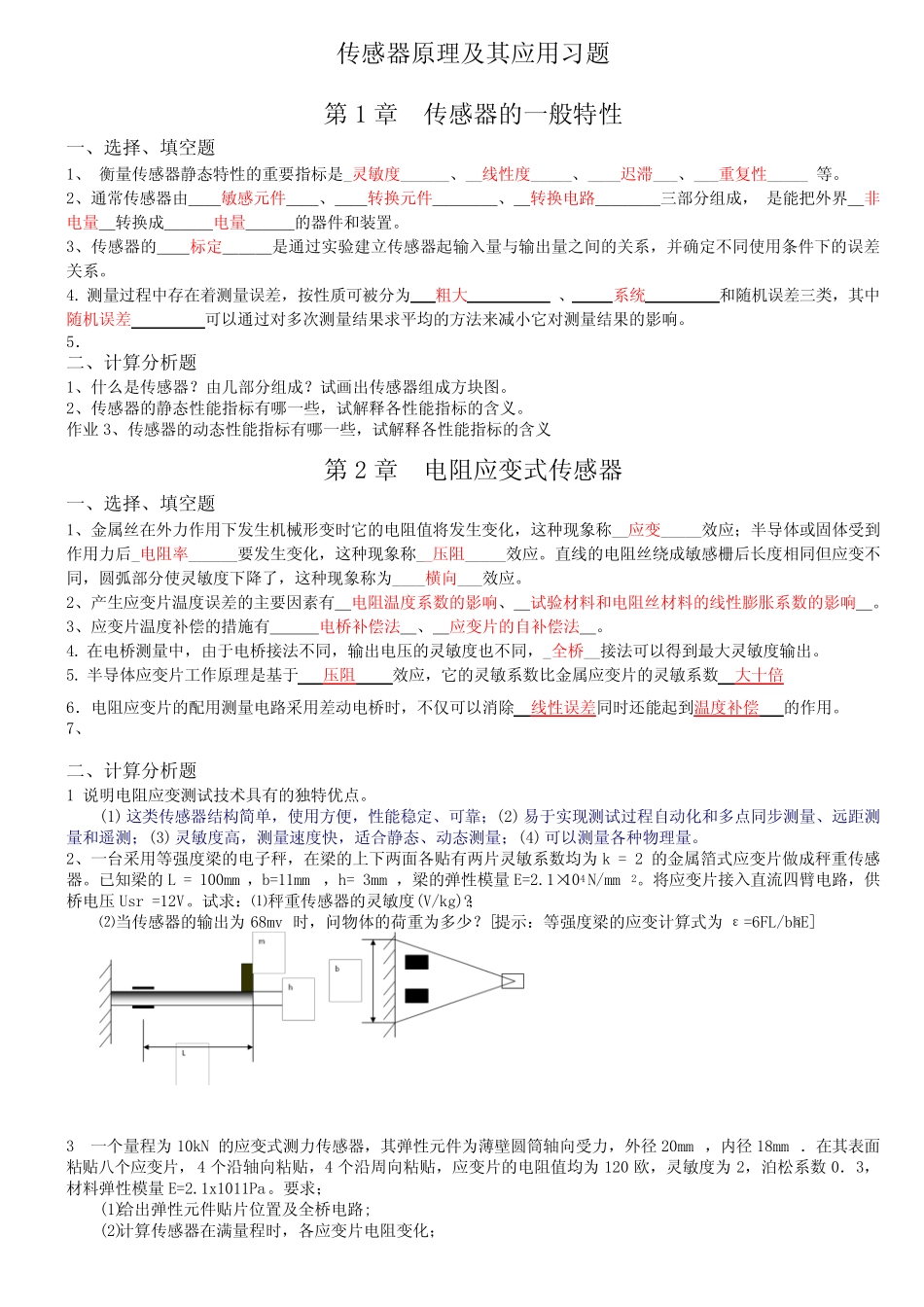

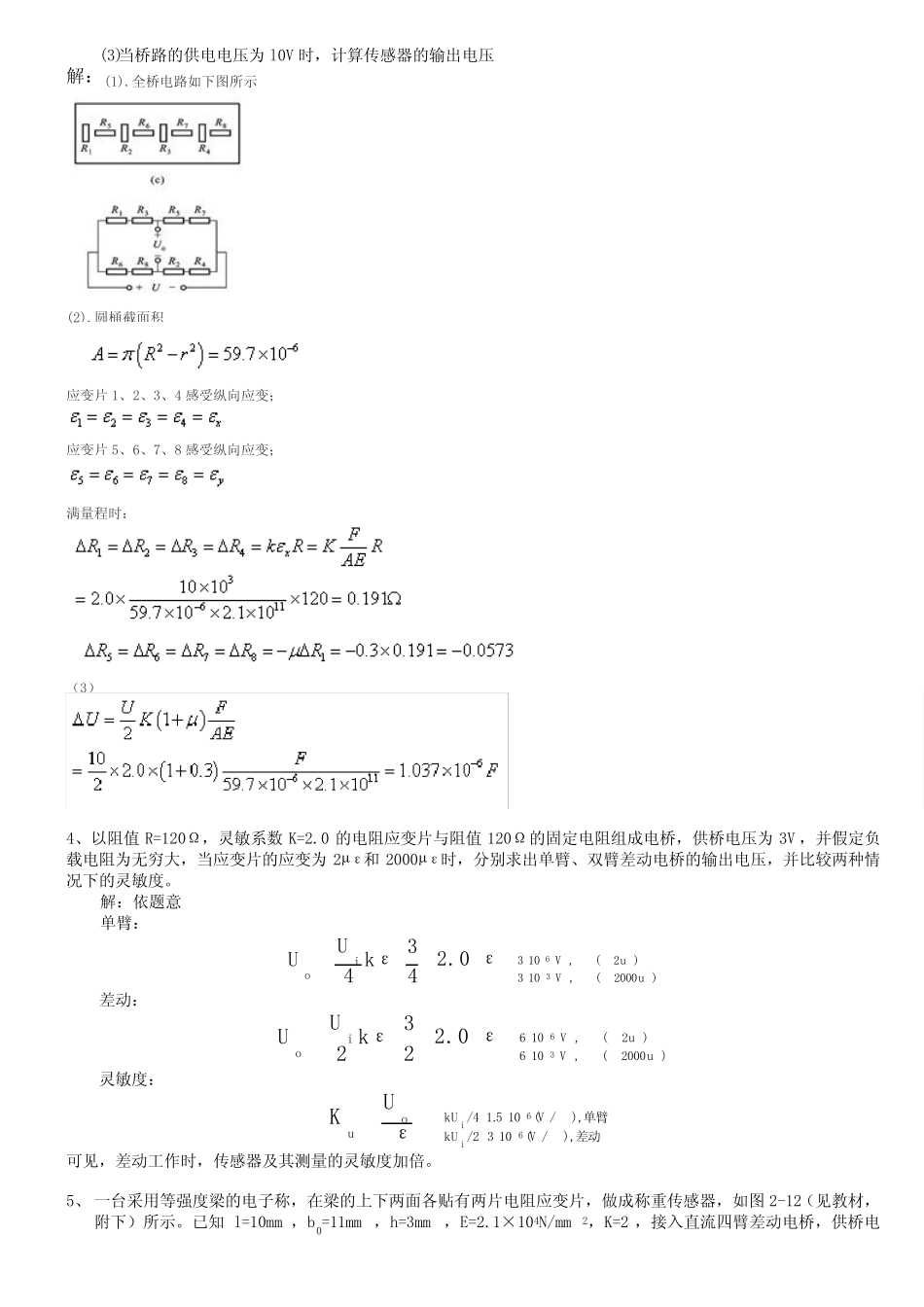

传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____等。2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。4.测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。5．二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、选择、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。4.在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。5.半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。7、二、计算分析题1说明电阻应变测试技术具有的独特优点。(1)这类传感器结构简单，使用方便，性能稳定、可靠；(2)易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3)灵敏度高，测量速度快，适合静态、动态测量；(4)可以测量各种物理量。2、一台采用等强度梁的电子秤，在梁的上下两面各贴有两片灵敏系数均为k=2的金属箔式应变片做成秤重传感器。已知梁的L=100mm，b=11mm，h=3mm，梁的弹性模量E=2.1×104N/mm2。将应变片接入直流四臂电路，供桥电压Usr=12V。试求：⑴秤重传感器的灵敏度(V/kg)?；⑵当传感器的输出为68mv时，问物体的荷重为多少？[提示：等强度梁的应变计算式为ε=6FL/bh2E]3一个量程为10kN的应变式测力传感器，其弹性元件为薄壁圆筒轴向受力，外径20mm，内径18mm．在其表面粘贴八个应变片，4个沿轴向粘贴，4个沿周向粘贴，应变片的电阻值均为120欧，灵敏度为2，泊松系数0．3，材料弹性模量E=2.1x1011Pa。要求；(1)给出弹性元件贴片位置及全桥电路;(2)计算传感器在满量程时，各应变片电阻变化；(3)当桥路的供电电压为l0V时，计算传感器的输出电压解：(1).全桥电路如下图所示(2).圆桶截面积应变片1、2、3、4感受纵向应变；应变片5、6、7、8感受纵向应变；满量程时：（3）4、以阻值R=120Ω，灵敏系数K=2.0的电阻应变片与阻值120Ω的固定电阻组成电桥，供桥电压为3V，并假定负载电阻为无穷大，当应变片的应变为2µε和2000µε时，分别求出单臂、双臂差动电桥的输出电压，并比较两种情况下的灵敏度。解：依题意单臂：)2(,103)2000(,103io63ε2.043kε4UUuVuV差动：)2(,106)2000(,106io63ε2.023kε2UUuVuV灵敏度：单臂差动),/(105.14/),/(1032/ou66εUKVkUVkUii可见，差动工作时，传感器及其测量的灵敏度加倍。5、一台采用等强度梁的电子称，在梁的上下两面各贴有两片电阻应变片，做成称重传感器，如图2-12（见教材，附下）所示。已知l=10mm，b0=11mm，h=3mm，E=2.1×104N/mm2，K=2，接入直流四臂差动电桥，供桥电压6V，求其电压灵敏度(Ku=U0/F)。当称重0.5kg时，电桥的输出电压U0为多大?输出输出图2-12悬臂梁式力传感器解：等强度梁受力F时的应变为EbhFl026当上下各贴两片应...
