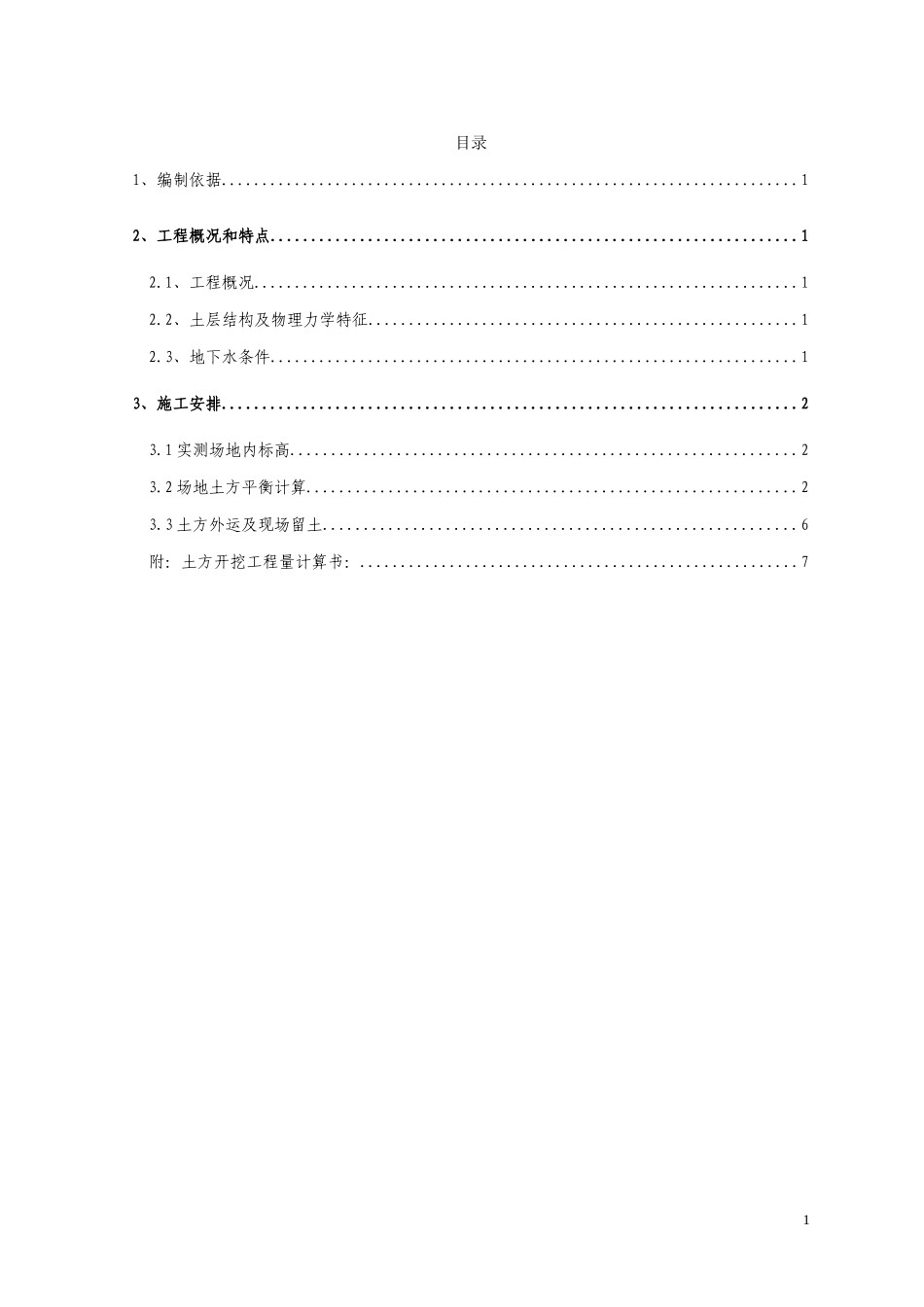

目录1、编制依据.......................................................................12、工程概况和特点.................................................................12.1、工程概况...................................................................12.2、土层结构及物理力学特征.....................................................12.3、地下水条件.................................................................13、施工安排.......................................................................23.1实测场地内标高..............................................................23.2场地土方平衡计算............................................................23.3土方外运及现场留土..........................................................6附：土方开挖工程量计算书：......................................................71**跃进村城中村改造K5地块专项施工方案1、编制依据1.1跃进村城中村改造K5地块工程施工组织总设计1.2跃进村城中村改造K5地块桩基施工图1.3跃进村城中村改造K5地块基坑支护设计图纸1.3跃进村城中村改造K5地块自然地面测量方格网1.4中机三堪岩土工程公司《跃进村城中村改造K5地块岩土工程勘察报告》2、工程概况和特点2.1、工程概况跃进村城中村改造K5地块位于武汉市和谐大道南侧，场地内标绝对标高平均为21.4M。设计要求高，双层地下室坑底绝对标高11.10m（坑深9.9M---11.40m），单层地下室坑底绝对标高16.5M（坑深5M--6M）土方工程施工面积约95*95=9025，土方工程量约㎡7.6万立方米，回填土方约2万立方米（其中5000立方米种植土需场外内运），外运弃土约7.0万立方米。根据招标文件要求，开挖土方外运发包人指定地点，运距15公里。部分回填土可堆置于场区南侧008地块。2.2、土层结构及物理力学特征本工程基坑开挖范围内土层分布为第①层人工填土层、第②层淤泥、第③层粉质粘土、第②层淤泥粘土。场地地势较平坦，场地土为中软土，属Ⅲ类场地。浅层地基土渗透性为不透水或微透水。2.3、地下水条件勘察期间部分钻孔中见有地下水。本场地地下水可分为三种类型：上层为赋存于(1-1)杂填土层中的上层滞水，主要受大气降水、各种排放水渗透补给，没有统一的自由水位，且随季节而变化，可疏干，勘察期间测得上层滞水的稳定水位埋深为0.9~3.8米，对应高程为18.30~21.24米；中层为分布于（4）层粉质粘土夹粉土粉砂所夹的薄层粉土粉砂中，与外界的水力联系弱，分布范围有限，一旦揭穿，水流外泄后水头会迅速降低；下层为赋存于砂土层中的承压水，与长江有一定的水利联系，其水位变化受长江水位变化影响，水量较丰富。勘察期间，在7号钻孔中测得承压水位埋深为3.5米，标高为17.46米，上下层地下水之间因有1星海K5专项施工方案粘性土阻隔而无水力联系本工程基础底面11.1m至-16.5m，开挖过程中需提前进行降水施工，详见设计单位提供的基坑支护和降水图纸文件提前进行降水井和降水施工。3、施工安排3.1实测场地内标高3.1.1设置平面控制桩和水准点，作为施工测量和工程验收的依据。因本工程占地面积较大，在场区内以竖向1轴、6轴10轴、14轴、17轴和水平向A轴、D轴、H轴、K轴、S轴作为控制轴线，各控制轴线分别引出控制桩。控制桩做法如下图：3.1.2支护桩内部及外部5米范围内区域洒10m×10m土方施工图方格网。3.1.3使用水准仪测量现场标高，取均值作为土方计算依据。3.2场地土方平衡计算3.2.1根据设计图纸文件及《跃进村城中村改造K5地块基坑支护》文件，双层地下室坑底标高11.1m，单层地下室坑底标高16.500m，如下图：。2星海K5专项施工方案K5支护桩平面图3.2.2本工程采用灌注桩支护和水泥搅拌桩支护相结合的支护方案。3-3剖面为灌注桩，其它剖面为水泥搅拌桩，1-1和2-2放坡开挖，其它剖面竖直开挖。各剖面的剖面图及尺寸标注如下：3星海K5专项施工方案4星海K5专项施工方案5星海K5专项施工方案6星海K5专项施工方案7星海K5专项施工方案3.2.3根据地地质勘查报告，本工程开挖为第一层为人工填土层，第二层淤泥层，第三层为粘...
