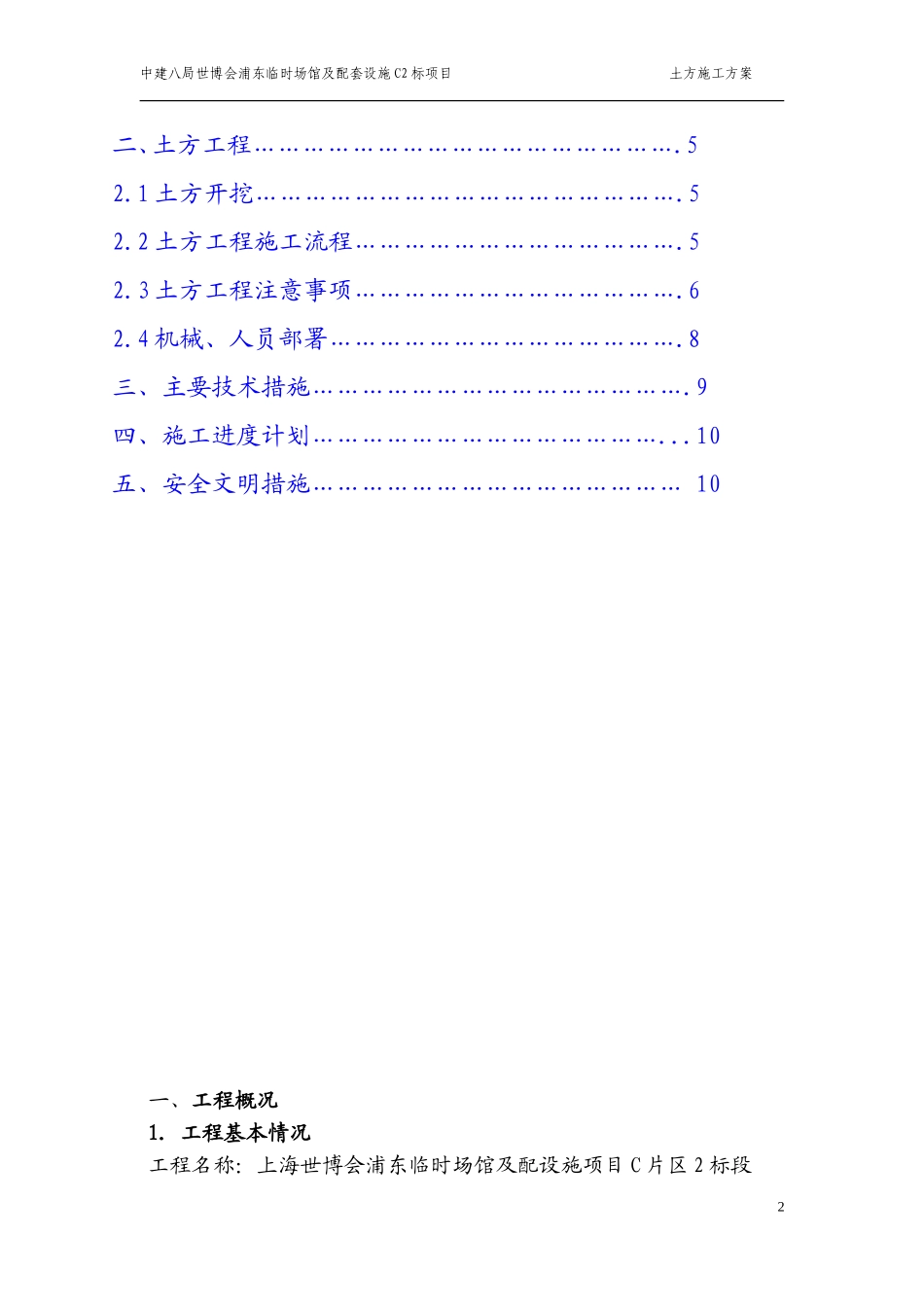

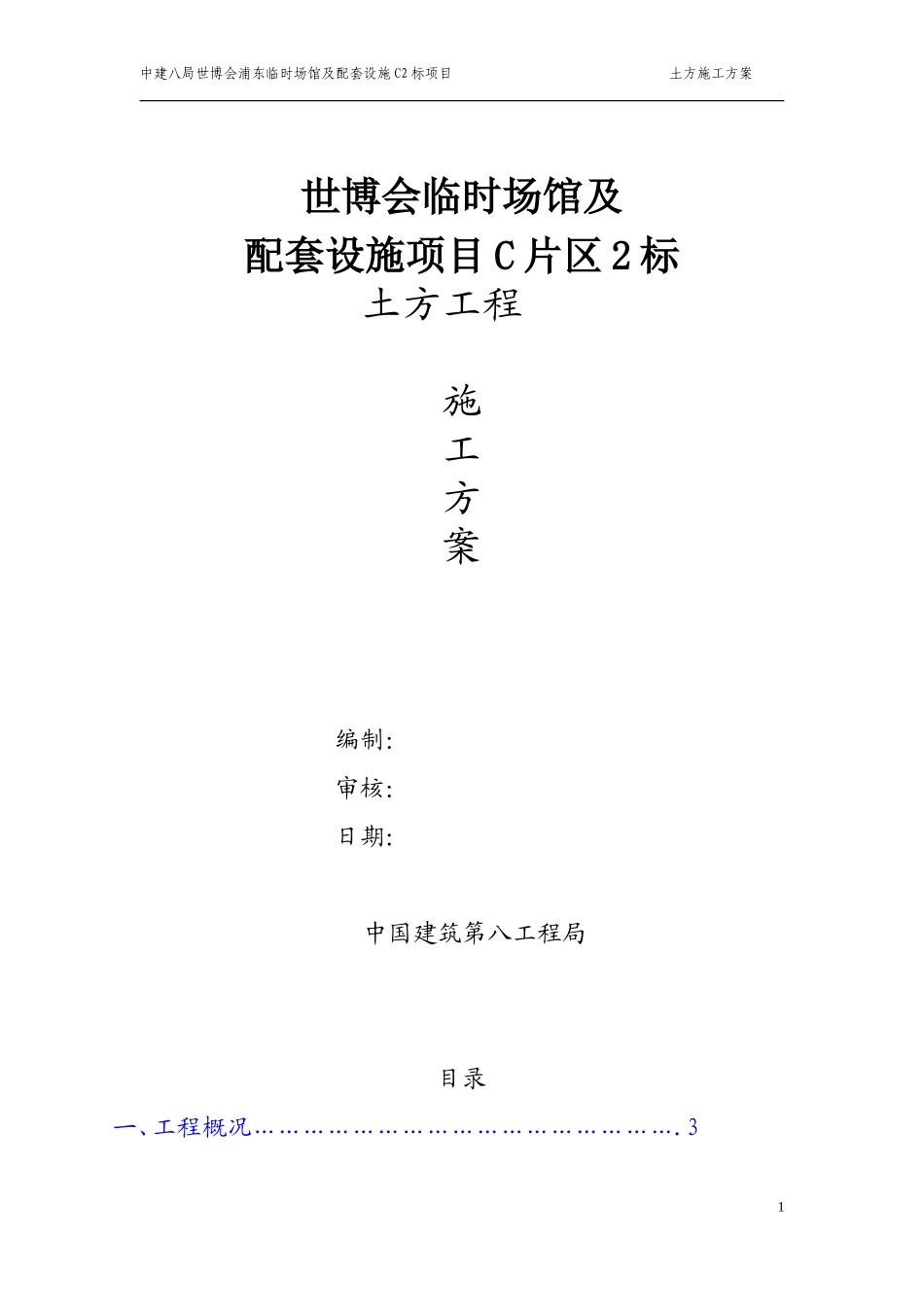

中建八局世博会浦东临时场馆及配套设施C2标项目土方施工方案世博会临时场馆及配套设施项目C片区2标土方工程施工方案编制：审核：日期：中国建筑第八工程局目录一、工程概况…………………………………………….31中建八局世博会浦东临时场馆及配套设施C2标项目土方施工方案二、土方工程…………………………………………….52.1土方开挖…………………………………………….52.2土方工程施工流程………………………………….52.3土方工程注意事项………………………………….62.4机械、人员部署…………………………………….8三、主要技术措施……………………………………….9四、施工进度计划……………………………………...10五、安全文明措施………………………………………10一、工程概况1．工程基本情况工程名称：上海世博会浦东临时场馆及配设施项目C片区2标段2中建八局世博会浦东临时场馆及配套设施C2标项目土方施工方案建设单位：上海世博土地控股有限公司招标代理机构：上海百通项目管理咨询有限公司上海世博会浦东临时场馆及配套设施项目位于世博会园区浦东段，建设地址为高科西路、南环路、云台路、北环路、浦明路围合区域及园二路、南环路、西环路、浦明路围合区域。本标段包括C08、C09、C10地块：C08地块地处世博园区浦东园区C片区，北靠南环路，南面雪野路，东临西营路，西接西环路。基地面积56050m2，主要的建设内容为厚板车间改造、外国自建馆、外国租赁馆及公共配套设施，厚板车间改造后设置两个美洲联合管并容纳餐饮、电信、演艺仓库、设备配套等，总建筑面积37601m2。C09地块北靠浦明路，南面北环路，东临长清路，西接西营路。基地面积78720m2，主要的建设内容为外国自建馆、外国租赁馆及公共配套设施，建筑总面积37810m2。C10地块北靠北环路，南面南环路，东临长清路，西接西营路。基地面积154750m2，主要的建设内容为外国自建馆、外国租赁馆、欧洲联合馆及公共配套设施，建筑总面积53191m2。本标段C片区2标承包范围包括：租赁馆，建筑面积26876m2。联合馆，建筑面积31825m2。配套设施建筑面积21883m2。合计建筑面积80584m2。本标段施工区域示意图：3中建八局世博会浦东临时场馆及配套设施C2标项目土方施工方案图中红线范围内为本标段施工地块C08、C09、C10。2．工程特点工程地质概况﹕根据上海市区域性地质资料，拟建场地属滨海平原地貌，地势较为平坦，地面标高介于4.12-4.87m之间。其沉桩深度范围内地层自上而下大致依次为：①.填土:广布；①2.滨填土：局部分布;②.粉质粘土：层厚0.3-1.5m，灰黄、褐黄色，光滑，流塑，高压缩性;③1.淤泥质粉质粘土：灰色，饱和，流塑，高压缩性;③2.砂质粉土：灰色，饱和，可塑，高压缩性;③3.淤泥质粉质粘土：灰色，饱和，可塑；④.淤泥质粘土；灰色，饱和，可塑；⑤1-1.粘土，灰色，饱和，可塑；⑤1-2.粉质粘土，灰色，饱和，可塑，夹薄层粉土。（桩尖持力层）.以上各土层的物理力学性质及土层描述详细内容请参见《岩土工程勘察报告》。场地地下水位埋深0.24—0.57m，相应标高为4.00-4.55m,地下水属潜水类型。二、土方工程2.1土方开挖4中建八局世博会浦东临时场馆及配套设施C2标项目土方施工方案由于本工程单体较多，大部分单体是独立基础，根据建设单位提供的地勘报告和现场的现状，基础开挖采取大开挖方式。边开挖边清除基坑障碍物。开挖过程中采用分层开挖。本工程挖土需分两部分进行，一部份翻挖建筑垃圾施工，分层开挖，一部份分阶段开挖基坑。2.2土方工程施工流程根据本标段施工区域土方开挖地块顺序C10、C09、C08。每个地块单位工程开挖时间根据业主开工指令施工。C10地块首先开挖波黑馆和白俄罗斯，接着开挖欧洲联合馆一、和欧洲联合馆二。每个单位工程施工流程见下图：2.3土方工程需要注意的事项5测量定位放基坑开挖灰线组织挖机合理施工基坑分层大开挖基坑大开挖人工挖至设计标高上30CM并修理护坡基坑大开挖基坑预留30CM人工挖土基坑大开挖挖排水沟集水井抽水基坑大开挖基槽验收基坑大开挖基础施工基坑大开挖基础质量验收基坑大开挖基础回填土基坑大开挖中建八局世博会浦东临时场馆及配套设施C2标项目土方...
