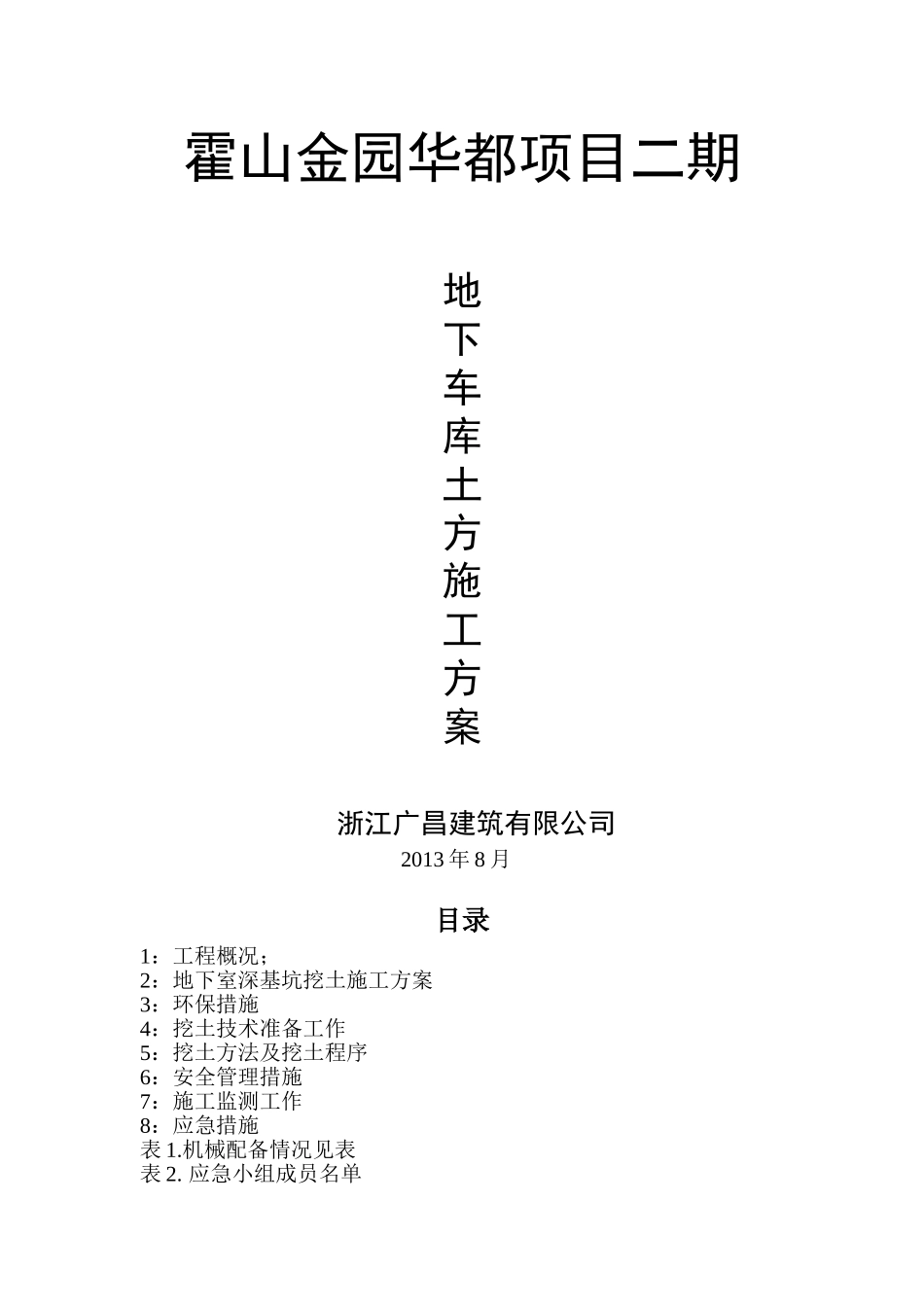

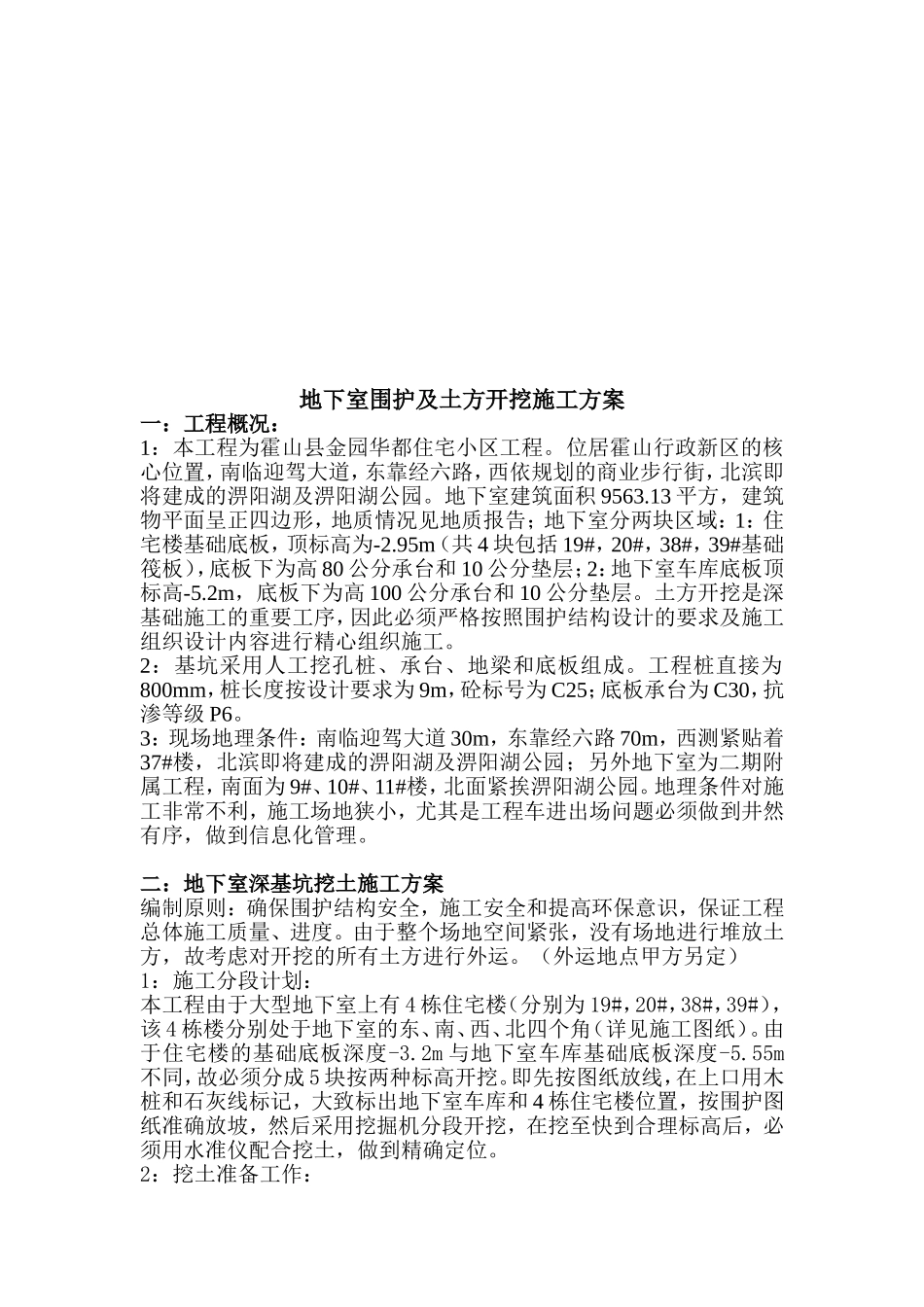

霍山金园华都项目二期地下车库土方施工方案浙江广昌建筑有限公司2013年8月目录1：工程概况；2：地下室深基坑挖土施工方案3：环保措施4：挖土技术准备工作5：挖土方法及挖土程序6：安全管理措施7：施工监测工作8：应急措施表1.机械配备情况见表表2.应急小组成员名单地下室围护及土方开挖施工方案一：工程概况：1：本工程为霍山县金园华都住宅小区工程。位居霍山行政新区的核心位置，南临迎驾大道，东靠经六路，西依规划的商业步行街，北滨即将建成的淠阳湖及淠阳湖公园。地下室建筑面积9563.13平方，建筑物平面呈正四边形，地质情况见地质报告；地下室分两块区域：1：住宅楼基础底板，顶标高为-2.95m（共4块包括19#，20#，38#，39#基础筏板），底板下为高80公分承台和10公分垫层；2：地下室车库底板顶标高-5.2m，底板下为高100公分承台和10公分垫层。土方开挖是深基础施工的重要工序，因此必须严格按照围护结构设计的要求及施工组织设计内容进行精心组织施工。2：基坑采用人工挖孔桩、承台、地梁和底板组成。工程桩直接为800mm，桩长度按设计要求为9m，砼标号为C25；底板承台为C30，抗渗等级P6。3：现场地理条件：南临迎驾大道30m，东靠经六路70m，西测紧贴着37#楼，北滨即将建成的淠阳湖及淠阳湖公园；另外地下室为二期附属工程，南面为9#、10#、11#楼，北面紧挨淠阳湖公园。地理条件对施工非常不利，施工场地狭小，尤其是工程车进出场问题必须做到井然有序，做到信息化管理。二：地下室深基坑挖土施工方案编制原则：确保围护结构安全，施工安全和提高环保意识，保证工程总体施工质量、进度。由于整个场地空间紧张，没有场地进行堆放土方，故考虑对开挖的所有土方进行外运。（外运地点甲方另定）1：施工分段计划：本工程由于大型地下室上有4栋住宅楼（分别为19#，20#，38#，39#），该4栋楼分别处于地下室的东、南、西、北四个角（详见施工图纸）。由于住宅楼的基础底板深度-3.2m与地下室车库基础底板深度-5.55m不同，故必须分成5块按两种标高开挖。即先按图纸放线，在上口用木桩和石灰线标记，大致标出地下室车库和4栋住宅楼位置，按围护图纸准确放坡，然后采用挖掘机分段开挖，在挖至快到合理标高后，必须用水准仪配合挖土，做到精确定位。2：挖土准备工作：（1）.测量放线和测量点及位移测斜孔的保护。土方开挖前，对红线桩及建筑物的定位桩需经过市规划部门检验测量确认以后方可开挖。（2）.现场出入口，开挖深基坑时首先决定车辆进出路线，本工程从南面进出。根据建筑总平面图，结合机械化施工的特点。本工程主要出入口从南面进出（3）.现场运输道路，根据实际情况以西南角和西北角靠近淠阳湖一侧平行铺设二条宽5m施工道路，进出地下室基坑，路基才用塘渣回填，厚度约50cm保证车辆通行。为防止车辆堵塞，原则上靠右行，挖土时现场设立交通指挥员，专门指挥车辆交通工作。三：环保措施施工用水、用电及夜间照明：环保措施。土建施工组织设计中的水应能满足车辆冲洗和道路保洁，电段线路完全可满足挖土时的排水照明和机械修理用电的要求。1：为防止现场和道路起尘污染环境，要设直径50mm水管高压水枪2—3台，作为及时喷洒除尘。2：车辆轮胎冲洗时的泥浆不准直接排入城市下水道，以防泥浆沉淀后堵塞下水道，在车辆出口处设置砼洗车台和泥浆沉淀池泥浆水通过沉淀池后排入下水道。3：挖土现场严格控制噪音所有车辆禁鸣喇叭，并严格执行霍山县所规定的建筑夜间工作时间，所有车辆禁鸣喇叭。4：成立专业冲洗班子，落实专人负责，保证轮胎不带泥出门，并建立规章制度，挖土前对所有参加施工人员及驾驶员实行班前培训。安全和环保工作交底。抓好事前控制真正做到文明施工，确保标化工程形象。四：挖土技术准备工作1：由监理、业主、施工三方人员一起测定开挖基坑范围内的自然地坪标高并签证。所有管理员的一线人员必须熟识和了解施工图纸及地质情况。2：按有关深基坑施工图画出底板、承台、地梁、集水井、电梯井及汽车坡道翻样图。根据开挖后的实际土质与天气情况相结合，一般情况下地梁在梁高1m内加宽300一边，大于1m根据实际情况适当放坡。承台厚度在1m内的四边各加宽300，大于1m的四...
