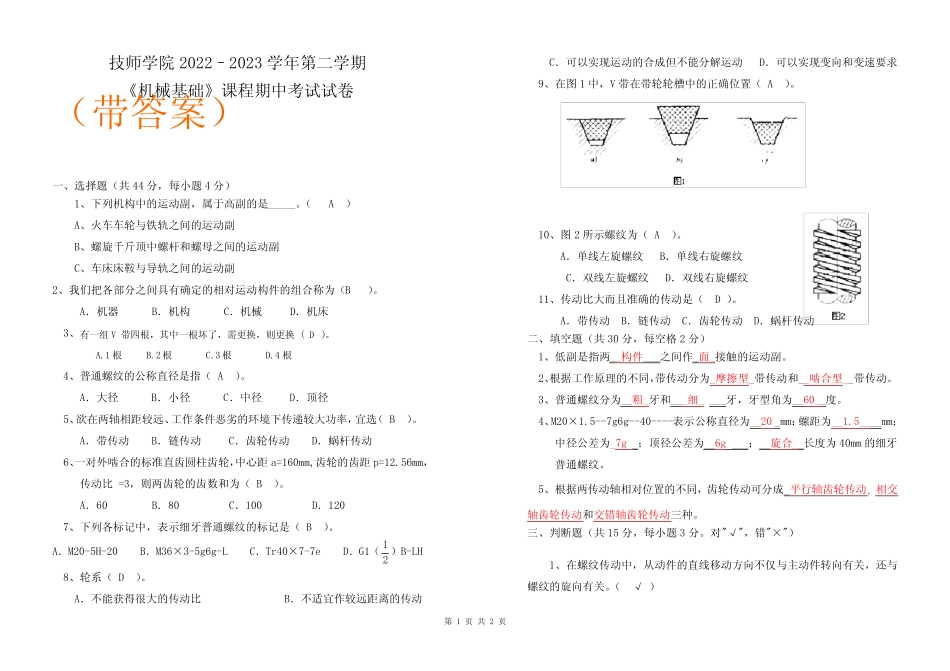

第1页共2页技师学院2022–2023学年第二学期《机械基础》课程期中考试试卷(带答案)一、选择题(共44分,每小题4分)1、下列机构中的运动副,属于高副的是_____。(A)A、火车车轮与铁轨之间的运动副B、螺旋千斤顶中螺杆和螺母之间的运动副C、车床床鞍与导轨之间的运动副2、我们把各部分之间具有确定的相对运动构件的组合称为(B)。A.机器B.机构C.机械D.机床3、有一组V带四根,其中一根坏了,需更换,则更换(D)。A.1根B.2根C.3根D.4根4、普通螺纹的公称直径是指(A)。A.大径B.小径C.中径D.顶径5、欲在两轴相距较远、工作条件恶劣的环境下传递较大功率,宜选(B)。A.带传动B.链传动C.齿轮传动D.蜗杆传动6、一对外啮合的标准直齿圆柱齿轮,中心距a=160mm,齿轮的齿距p=12.56mm,传动比ί=3,则两齿轮的齿数和为(B)。A.60B.80C.100D.1207、下列各标记中,表示细牙普通螺纹的标记是(B)。A.M20-5H-20B.M36×3-5g6g-LC.Tr40×7-7eD.G1(21)B-LH8、轮系(D)。A.不能获得很大的传动比B.不适宜作较远距离的传动C.可以实现运动的合成但不能分解运动D.可以实现变向和变速要求9、在图1中,V带在带轮轮槽中的正确位置(A)。10、图2所示螺纹为(A)。A.单线左旋螺纹B.单线右旋螺纹C.双线左旋螺纹D.双线右旋螺纹11、传动比大而且准确的传动是(D)。A.带传动B.链传动C.齿轮传动D.蜗杆传动二、填空题(共30分,每空格2分)1、低副是指两__构件___之间作_面_接触的运动副。2、根据工作原理的不同,带传动分为_摩擦型_带传动和__啮合型__带传动。3、普通螺纹分为__粗_牙和___细____牙,牙型角为__60__度。4、M20×1.5--7g6g--40----表示公称直径为__20_mm;螺距为__1.5____mm;中径公差为_7g_;顶径公差为__6g___;__旋合__长度为40mm的细牙普通螺纹。5、根据两传动轴相对位置的不同,齿轮传动可分成_平行轴齿轮传动,相交轴齿轮传动和交错轴齿轮传动三种。三、判断题(共15分,每小题3分。对"√",错"×")1、在螺纹传动中,从动件的直线移动方向不仅与主动件转向有关,还与螺纹的旋向有关。(√)第2页共2页2、螺纹导程是指相邻两牙在中径线上对应两点间的轴向距离。(×)3、V带的根数影响带的传动能力,根数越多,传动功率越小。(×)4、基圆相同,渐开线形状相同;基圆越大,渐开线越弯曲。(×)5、在蜗杆传动中,蜗杆导程角越大,其自锁性越强。(×)四、计算题(共11分)有一对标准直齿圆柱齿轮,n1=960r/min,Z1=25,Z2=50,求n2=?答案n2=480r/min
